DOMINO AFX 1 Module Duo

Name: DOMINO AFX 1 Module Duo
Brand: HEPER
SKU: LP4091.861-EN
Availability: InStock

LP4091.861-EN

İndirilebilecekler

Aile Özellikleri Sayfası

Fotometri dosyaları (IES)

3.46 MB ZIP

Fotometri dosyaları (LDT)

3.09 MB ZIP

Teknik çizim

0.09 MB PDF

Teknik çizim (Görsel)

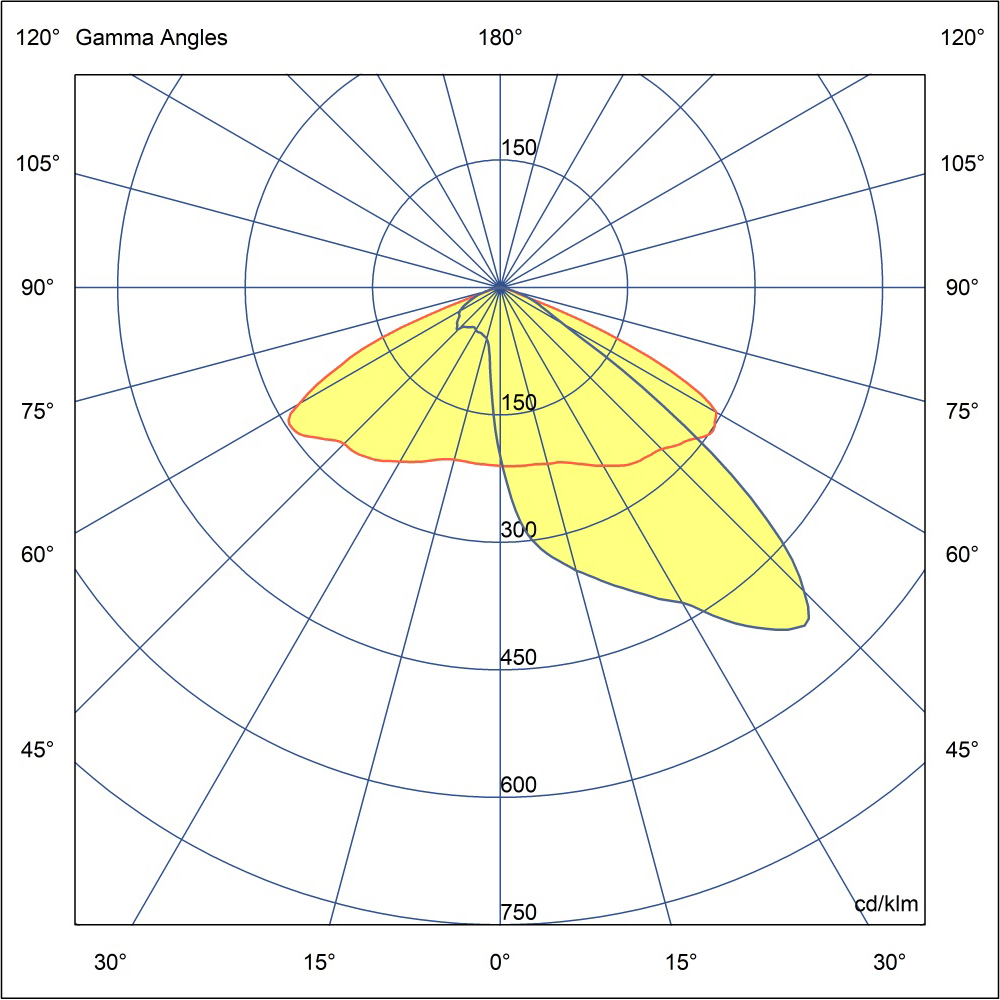

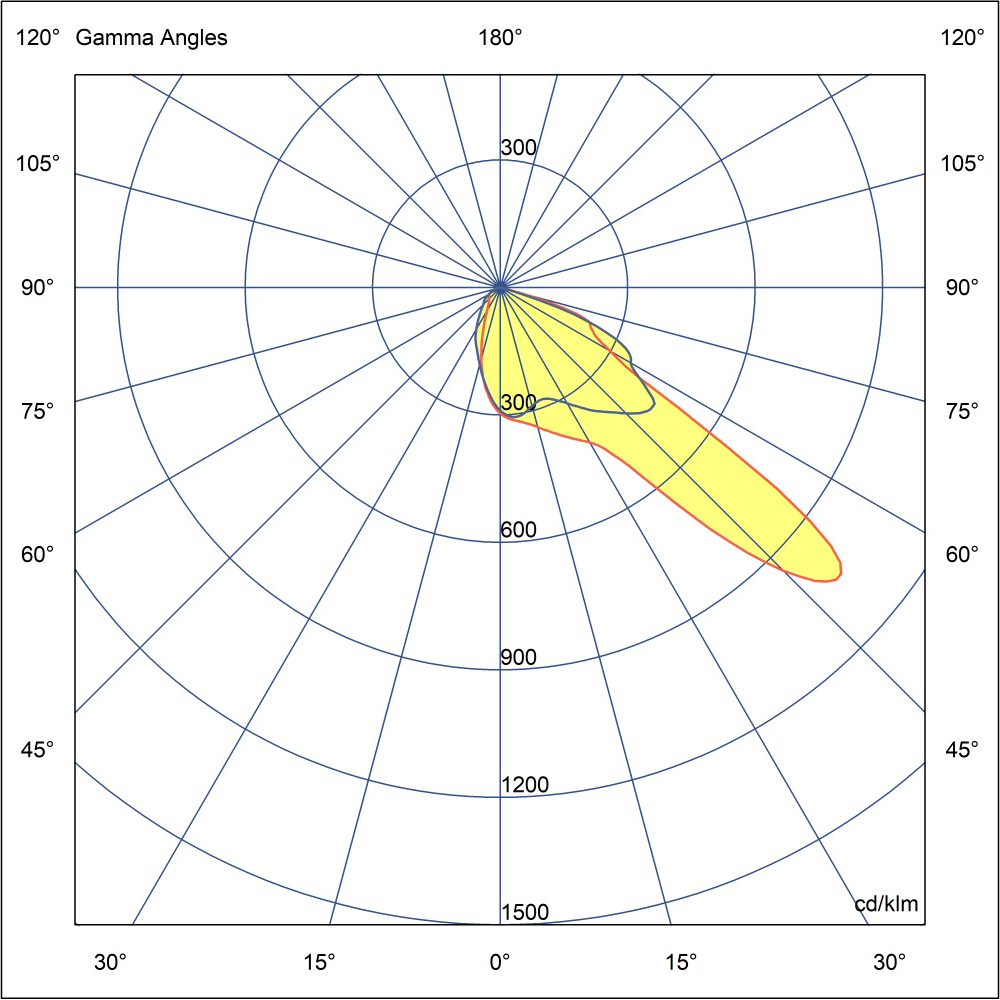

Işık dağılımı

[P4] 20x78°, [T1] 111x48°, [T2] 133x48°, [T2-2] 133x48°, [T3] 143x63°, [T4] 117x64°, [T5] 117°

Armatür ışık akısı

3785 - 7645 lm

Ölçülen giriş gücü

36 - 70 W

CCT

2700K, 3000K, 4000K

CRI

Ra80

Kontrol

On/Off, DALI, AutoDIM, StepDIM

Ürün renkleri

Yükseklik

3m, 4m, 5m, 6m, Özel yükseklik (Lütfen belirtiniz)

Ekstralar

Bağlanılırlık

Hareket sensörü

Işık çıkışı

Backlight Shield, Sabit ışık çıkışı, Prizmatik Cam

Fabrikaya danışın

120-277V 50/60Hz

Cut-out

Direğe monte buat kutusu(IP44)

Armatür gövde seçenekleri

Çifte elektrostatik boyama

Armatür etkinliği

104 - 125 lm/W

Renk sapması

3 SDCM

BUG derecelendirmesi

B1-U0-G0, B0-U0-G0, B1-U0-G1, B2-U0-G1, B2-U0-G0

Ömür L90B10 (saat)

>102, 000

Gövde

Deniz sınıfı alüminyum gövde

Sürücü

Dahili LED sürücüsü

Giriş gerilimi

220-240V 50/60Hz

Notlar

International Dark-Sky Association sertifikası için 3000K veya daha sıcak CCT seçilmelidir. Prizmatik Cam görsel konforu artırır ve ışık dağılımını değiştirerek iletilen lümen miktarını yaklaşık %10 azaltır. Prizmatik Cam ve fotometri dosyalarıyla ilgili teknik özellikler için lütfen fabrikayla iletişime geçin. Fotometri klasörü, her biri aydınlatma armatürünün bir tarafını temsil eden iki ayrı dosya içerir. Çift başlı bir yerleşimde aydınlatma özelliklerini doğru bir şekilde elde etmek için, her iki dosya da tasarım yazılımına aktarılmal Kaplumbağa Dostu seçenekleri ve fotometri dosyalarıyla ilgili özellikler için lütfen fabrikayla iletişime geçin.

Konfigüratör

Proje ismi

Tip

Miktar

Tarih

Not

Varyant sipariş kodu

LP4091.861-EN-_-_-_-_-EN-C1-_-_-_-_-_-_-___

Gerekli varyantlar

Varyantlar

Işık dağılımı

[P4]
Özel yaya yolu dağılımı
20x78°

[T1]
Tip I, Asimetrik, Kenara ışık atışı
111x48°

[T2]
Tip II, Asimetrik, Kenara ışık atışı
133x48°

[T2-2]
Tip II, Asimetrik, Kenara ışık atışı
133x48°

[T3]
Tip III, Asimetrik, Kenara ışık atışı
143x63°

[T4]
Tip IV, Asimetrik, İleri ışık atışı
117x64°

[T5]
Tip V, Simetrik
117°

Ölçülen giriş gücü

[350]
36 W

[500]
50 W

[700]
70 W

Renk sıcaklığı

[827]
2700 K CRI 80

[830]
3000 K CRI 80

[840]
4000 K CRI 80

Seçenekler

Kontrol

[ONOFF]
On/Off

[DALI]
DALI

[AUTO]
AutoDIM

[STEP]
StepDIM

Ürün renkleri

[HM1]

Siyah

[HM2]

Koyu gri

[HM3]

Antrasit gri

[HM4]

Açık gri

[HM5]

Beyaz

[HM6]

Bronz

[CC]

Özel renk (Lütfen RAL kodunu belirtin)

Yükseklik

[H03]
3m

[H04]
4m

[H05]
5m

[H06]
6m

[HC]
Özel yükseklik (Lütfen belirtiniz)

Ekstralar

Bağlanılırlık

[MS]
Hareket sensörü

Işık çıkışı

[BS]
Backlight Shield

[CLO]
Sabit ışık çıkışı

[PG]
Prizmatik Cam

Fabrikaya danışın

[UNI]
120-277V 50/60Hz

Cut-out

[PMCJ]
Direğe monte buat kutusu(IP44)

Armatür gövde seçenekleri

[DPC]
Çifte elektrostatik boyama

Gerekli varyantlar

Teknik detaylar

Sertifikalar

CE, UKCA, DarkSky Approved, Turtle Friendly

Montaj

Yüzeye monte edilebilir

Yüzey

Kromat dönüşüm ön işlemi ve ardından elektrostatik toz boya

Bağlantı elemanları

Paslanmaz çelik (304 sınıfı)

Conta

Sıvı silikon

Lens / Reflektör

Yüksek optik verimli PMMA lens

Cam / Difüzör

Temperli emniyet camı

Darbe koruması

IK08

Koruma sınıfı

IP66

Yalıtım sınıfı

Class I

Ağırlık

50.35 kg (4 m), 110.77 kg (5 m), 115.87 kg (6 m)

LED modül

PCB üzerine entegre edilmiş yüksek güçlü LEDler

Sürücü aşırı gerilim koruması

10/6 kV

Güç faktörü

> 0.95

Seri kablolama

Tek kablo girişi

Çalışma sıcaklığı

-40...50°C

Kablo

0.5 m elastik kablo

Direk detayı

Direkler flanş plakası ile tedarik edilir. Flanş kapağı ve ankraj aksesuar olarak sipariş edilebilir. Gömülü taban seçeneği vardır

Ekstralar

[MS]

Hareket sensörü

Bağlanılırlık

[BS]

Backlight Shield

Işık çıkışı

[CLO]

Sabit ışık çıkışı

Işık çıkışı

[PG]

Prizmatik Cam

Işık çıkışı

[UNI]

120-277V 50/60Hz

Fabrikaya danışın

[PMCJ]

Direğe monte buat kutusu(IP44)

Cut-out

[DPC]

Çifte elektrostatik boyama

Armatür gövde seçenekleri

Direkler (İçinde)

Flanş plakalı ürüne özel direkler

Ürün kodu

Yükseklik

Çap / Boyutlar

Spigot çapı

Ürün kodu: PAFD.DMN-EN-H03

Yükseklik: 3m

Çap / Boyutlar: 186*120mm

Spigot çapı:

Ürün kodu: PAFD.DMN-EN-H04

Yükseklik: 4m

Çap / Boyutlar: 186*120mm

Spigot çapı:

Ürün kodu: PAFD.DMN-EN-H05

Yükseklik: 5m

Çap / Boyutlar: 186*120mm

Spigot çapı:

Ürün kodu: PAFD.DMN-EN-H06

Yükseklik: 6m

Çap / Boyutlar: 186*120mm

Spigot çapı:

Tüm ışık akısı ve güç değerleri IES, CIE ve diğer uygulanabilir standardlara uygun olarak çıkarılmıştır.
