    TURA 2x16 LED

    TURA 2x16 LEDTURA 2x16 LEDTURA 2x16 LED

    LL2036.756-EN

    CEUKCAIK08IP66Class I

    İndirilebilecekler

    TURA 2x16 LEDTURA 2x16 LEDTURA 2x16 LED
    Işık dağılımı
    [T2] 137x52°, [T3] 143x68°
    Armatür ışık akısı
    7746 - 9234 lm
    Ölçülen giriş gücü
    70 W
    CCT
    3000K, 4000K
    CRI
    Ra70, Ra80
    Kontrol
    On/Off, DALI, AutoDIM, StepDIM
    Ürün renkleri
    Antrasit griAçık griÖzel renk (Lütfen RAL kodunu belirtin)
    Ekstralar
    Extra gerilim koruyucu
    10 kV
    Bağlanılırlık
    NEMA soketi - 7 Girişli
    Işık çıkışı
    Sabit ışık çıkışı
    Fabrikaya danışın
    Class II, 120-277V 50/60Hz
    Armatür gövde seçenekleri
    Çifte elektrostatik boyama

    Armatür etkinliği
    110 - 131 lm/W
    Renk sapması
    3 SDCM, 4 SDCM
    BUG derecelendirmesi
    B3-U0-G3, B3-U0-G2, B2-U0-G2
    Ömür L90B10 (saat)
    >102, 000
    Gövde
    Deniz sınıfı alüminyum gövde
    Sürücü
    Dahili LED sürücüsü
    Giriş gerilimi
    220-240V 50/60Hz
    Notlar
    Bu ürün, talep üzerine Yalıtım sınıfı (Sınıf II) ile tedarik edilebilir. Lütfen fabrika ile iletişime geçin.
    Konfigüratör
    Proje ismi
    Tip
    Miktar
    Tarih
    Not
    Varyant sipariş kodu

    LL2036.756-EN-___-700-___-___-EN-C1-___-___-___-___-___-___

    Gerekli varyantlar



    Varyantlar
    Işık dağılımı
    [T2]
    Tip II, Asimetrik, Kenara ışık atışı
    137x52°
    [T3]
    Tip III, Asimetrik, Kenara ışık atışı
    143x68°

    Ölçülen giriş gücü
    [700]
    70 W

    Renk sıcaklığı
    [730]
    3000 K CRI 70
    [830]
    3000 K CRI 80
    [740]
    4000 K CRI 70
    Seçenekler
    Kontrol
    [ONOFF]
    On/Off
    [DALI]
    DALI
    [AUTO]
    AutoDIM
    [STEP]
    StepDIM

    Ürün renkleri
    [HM3]Antrasit gri
    Antrasit gri
    [HM4]Açık gri
    Açık gri
    [CC]Özel renk (Lütfen RAL kodunu belirtin)
    Özel renk (Lütfen RAL kodunu belirtin)
    Ekstralar
    Extra gerilim koruyucu
    [SP10]
    10 kV
    Bağlanılırlık
    [NM7]
    NEMA soketi - 7 Girişli
    Işık çıkışı
    [CLO]
    Sabit ışık çıkışı
    Fabrikaya danışın
    [C2]
    Class II
    [UNI]
    120-277V 50/60Hz
    Armatür gövde seçenekleri
    [DPC]
    Çifte elektrostatik boyama


    Gerekli varyantlar

    Teknik detaylar


    Sertifikalar
    CE, UKCA
    Montaj
    Direk üzerine veya konsola monte edilebilir. Spigot: Ø60 mm x 100 mm

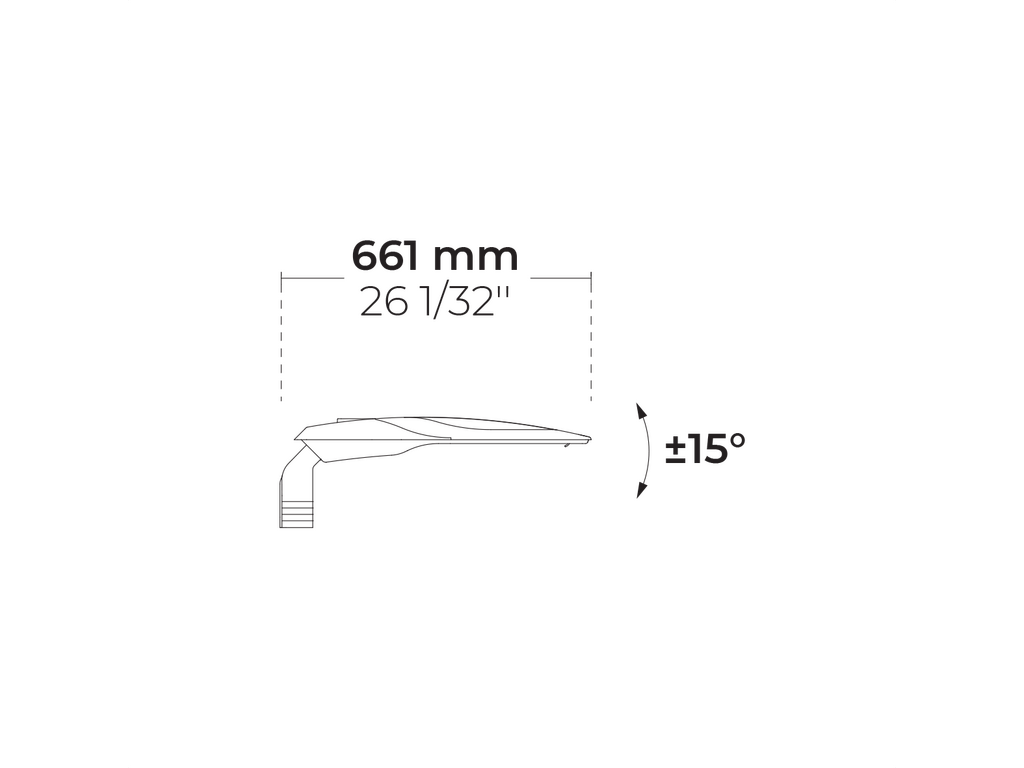

    Eğim açısı
    +15°/-15°
    Yüzey
    Kromat dönüşüm ön işlemi ve ardından elektrostatik toz boya
    Bağlantı elemanları
    Paslanmaz çelik (304 sınıfı)
    Conta
    EPDM conta (Sertlik değeri A 20-25)
    Lens / Reflektör
    Yüksek optik verimli PMMA lens
    Cam / Difüzör
    Temperli emniyet camı
    Darbe koruması
    IK08
    Koruma sınıfı
    IP66
    Yalıtım sınıfı
    Class I
    Rüzgar yakalama alanı (EPA)
    0.25 m²
    Ağırlık
    10 kg
    LED modül
    PCB üzerine entegre edilmiş yüksek güçlü LEDler
    Sürücü aşırı gerilim koruması
    8/6 kV
    Güç faktörü
    > 0.95
    Seri kablolama
    Tek kablo girişi
    Çalışma sıcaklığı
    -40...50°C
    Kablo
    1 m esnek kablo

    Ekstralar

    10 kV

    [SP10]

    10 kV

    Extra gerilim koruyucu
    NEMA soketi - 7 Girişli

    [NM7]

    NEMA soketi - 7 Girişli

    Bağlanılırlık
    Sabit ışık çıkışı

    [CLO]

    Sabit ışık çıkışı

    Işık çıkışı
    Class II

    [C2]

    Class II

    Fabrikaya danışın
    120-277V 50/60Hz

    [UNI]

    120-277V 50/60Hz

    Fabrikaya danışın
    Çifte elektrostatik boyama

    [DPC]

    Çifte elektrostatik boyama

    Armatür gövde seçenekleri

    Direkler (Ayrı sipariş edilecek)

    Flanş plakalı silindirik alüminyum direkler
    Çap / Boyutlar
    Yükseklik
    Spigot çapı
    Çap / Boyutlar: Ø114mm, Ø122mm, Ø148mm, Ø165mm
    Yükseklik: 3m, 4m, 5m, 6m, 7m, 8m, 9m
    Spigot çapı: Ø114mm, Ø122mm, Ø148mm, Ø165mm
    Gömülü tabanlı konik alüminyum direkler
    Çap / Boyutlar
    Yükseklik
    Spigot çapı
    Çap / Boyutlar: Ø114mm, Ø122mm, Ø148mm, Ø165mm, Ø180mm, Ø200mm
    Yükseklik: 3m, 4m, 5m, 6m, 7m, 8m, 9m, 10m, 11m, 12m
    Spigot çapı: Ø60mm, Ø76mm, Ø90mm
    Flanş plakalı konik aluminyum direkler
    Çap / Boyutlar
    Yükseklik
    Spigot çapı
    Çap / Boyutlar: Ø114mm, Ø122mm, Ø148mm, Ø165mm, Ø180mm, Ø200mm
    Yükseklik: 3m, 4m, 5m, 6m, 7m, 8m, 9m, 10m, 11m, 12m
    Spigot çapı: Ø60mm, Ø76mm, Ø90mm
    Cylindrical aluminium poles with embedded base
    Çap / Boyutlar
    Yükseklik
    Spigot çapı
    Çap / Boyutlar: Ø114mm, Ø122mm, Ø148mm, Ø165mm
    Yükseklik: 3m, 4m, 5m, 6m, 7m, 8m, 9m
    Spigot çapı: Ø114mm, Ø122mm, Ø148mm, Ø165mm
    Tüm ışık akısı ve güç değerleri IES, CIE ve diğer uygulanabilir standardlara uygun olarak çıkarılmıştır.
