SPARK ST W

Technische Zeichnung (Abbildung)

0.13 MB PDF

Varianten

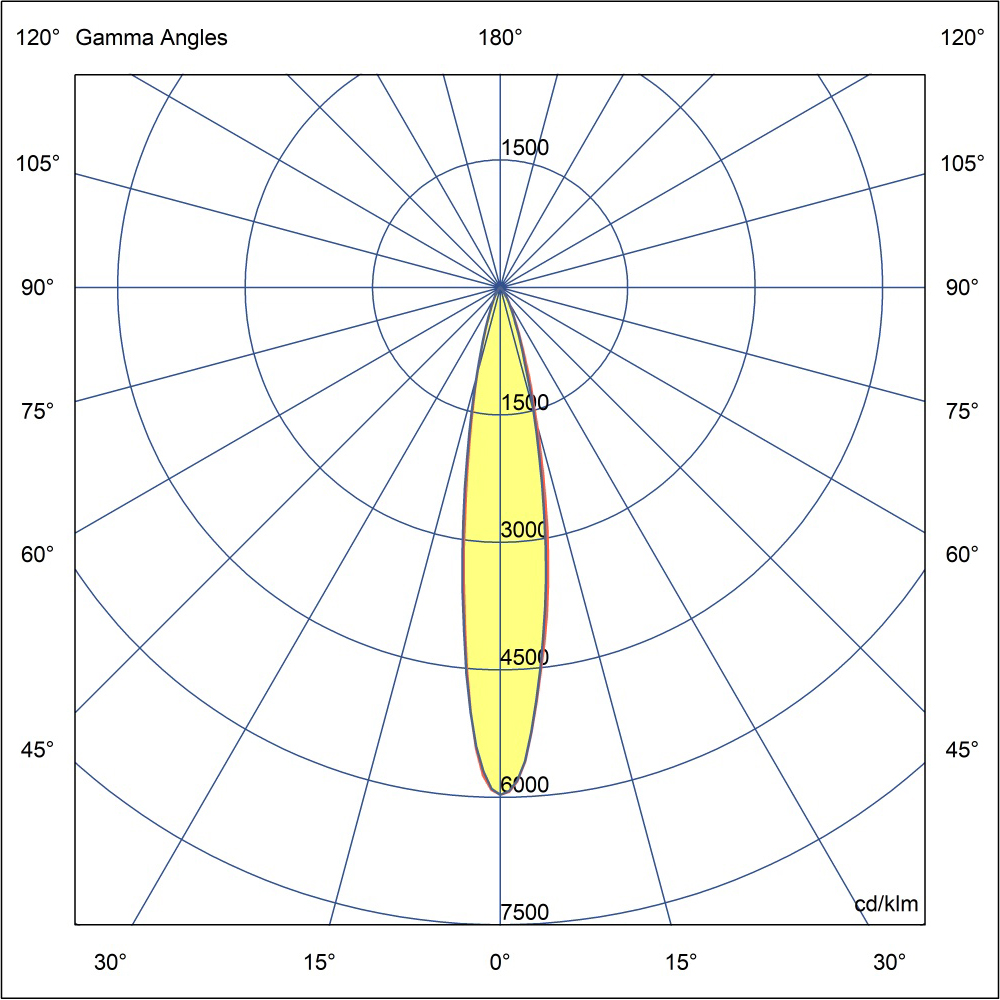

Lichtverteilung

[M] 50°, [MN] 36°, [N] 24°, [S] 8°, [VN] 18°

Bemessungslichtstrom

368 - 717 lm

Bemessungsleistung

8 - 10 W

Farbtemperatur

2700 K CRI 90, 3000 K CRI 90, 4000 K CRI 90

Lebensdauer L90B50 (Stunde)

>50000

Optionen

Produktfarben

Kundenspezifische farben (Bitte geben Sie die RAL Nummer an)

Höhe

60cm, 90cm

Sonderausstattungen

Lichtleistung

Blue Color Filter, Grüner Farbfilter, Honeycomb, Orangefarbener Farbfilter, Roter Farbfilter, Gelber Farbfilter

Leuchtenkörperoptionen

Doppelte elektrostatische Lackierung

Technische details

Zertifikate

CE, UKCA

Montage

Wandmontage

Klappwinkel

+90°/0°

Drehwinkel

0°/+355°

Gehäuse

Korrosionsbeständiges Aluminiumgehäuse in Marinequalität

Beschichtung

Gerändelte Oberfläche aus schwarz eloxiertem Aluminium und Körper in Chromatumwandlungsvorbehandlung, gefolgt von elektrostatischer Pulverbeschichtung

Verbindungselemente

Rostfreier Edelstahl (Qualität 304)

Dichtung

EPDM Dichtung (Shore A 25-30)

Linse/Reflektor

PMMA Linse mit hoher optischer Effizienz

Glas/Diffuser

Getempertes Sicherheitsglas

IK-Schutzart

IK07

IP-Schutzart

IP66

Eingangsspannung

36 Vdc (Max) 250 mA

Isolationsklasse

Class III

Gewicht

1.1 kg

LED Modul

Hocheffiziente COB-LED mit langer Zuverlässigkeit

Treiber

Remote-LED-Treiber

Durchgangsverdrahtung

Einführung für 1 Kabel

Betriebstemperatur

-40...50°C

Kabel

0,2m flexibles Kabel

Konfigurationen

Lichtverteilung

[S] Spot - 8°

[VN] Sehr eng - 18°

[N] Eng - 24°

[MN] Medium, eng - 36°

[M] Medium - 50°

Bemessungslichtstrom

368 lm

394 lm

396 lm

541 lm

589 lm

596 lm

609 lm

610 lm

636 lm

649 lm

664 lm

671 lm

687 lm

701 lm

717 lm

Bemessungsleistung

8 W

10 W

Farbtemperatur

2700 K CRI 90

3000 K CRI 90

4000 K CRI 90

Variantencode

Lichtverteilung

Bemessungslichtstrom

Bemessungsleistung

Farbtemperatur

Steuerung

Variantencode: LW8049.529-EN-S-500-927

Lichtverteilung: [S] Spot - 8°

Bemessungslichtstrom: 394 lm

Bemessungsleistung: 8 W

Farbtemperatur: 2700 K CRI 90

Steuerung:

Lichtverteilung

[S] 8°

Bemessungslichtstrom

394 lm

Bemessungsleistung

8 W

Farbtemperatur

2700 K CRI 90

Leuchteneffizienz

49 lm/W

Lampe

1 LED

MacAdam-Ellipse

3 SDCM

Lebensdauer L90B50 (Stunde)

>50000

Konfigurieren Sie mit Optionen und laden sie das Varianten-Datenblatt herunter

Variantencode: LW8049.529-EN-S-500-930

Lichtverteilung: [S] Spot - 8°

Bemessungslichtstrom: 396 lm

Bemessungsleistung: 8 W

Farbtemperatur: 3000 K CRI 90

Steuerung:

Lichtverteilung

[S] 8°

Bemessungslichtstrom

396 lm

Bemessungsleistung

8 W

Farbtemperatur

3000 K CRI 90

Leuchteneffizienz

50 lm/W

Lampe

1 LED

MacAdam-Ellipse

3 SDCM

Lebensdauer L90B50 (Stunde)

>50000

Konfigurieren Sie mit Optionen und laden sie das Varianten-Datenblatt herunter

Variantencode: LW8049.529-EN-S-500-940

Lichtverteilung: [S] Spot - 8°

Bemessungslichtstrom: 368 lm

Bemessungsleistung: 8 W

Farbtemperatur: 4000 K CRI 90

Steuerung:

Lichtverteilung

[S] 8°

Bemessungslichtstrom

368 lm

Bemessungsleistung

8 W

Farbtemperatur

4000 K CRI 90

Leuchteneffizienz

46 lm/W

Lampe

1 LED

MacAdam-Ellipse

3 SDCM

Lebensdauer L90B50 (Stunde)

>50000

Konfigurieren Sie mit Optionen und laden sie das Varianten-Datenblatt herunter

Variantencode: LW8049.529-EN-VN-250-927

Lichtverteilung: [VN] Sehr eng - 18°

Bemessungslichtstrom: 609 lm

Bemessungsleistung: 10 W

Farbtemperatur: 2700 K CRI 90

Steuerung:

Lichtverteilung

[VN] 18°

Bemessungslichtstrom

609 lm

Bemessungsleistung

10 W

Farbtemperatur

2700 K CRI 90

Leuchteneffizienz

61 lm/W

Lampe

1 COB

MacAdam-Ellipse

3 SDCM

Lebensdauer L90B50 (Stunde)

>50000

Konfigurieren Sie mit Optionen und laden sie das Varianten-Datenblatt herunter

Variantencode: LW8049.529-EN-VN-250-930

Lichtverteilung: [VN] Sehr eng - 18°

Bemessungslichtstrom: 671 lm

Bemessungsleistung: 10 W

Farbtemperatur: 3000 K CRI 90

Steuerung:

Lichtverteilung

[VN] 18°

Bemessungslichtstrom

671 lm

Bemessungsleistung

10 W

Farbtemperatur

3000 K CRI 90

Leuchteneffizienz

67 lm/W

Lampe

1 COB

MacAdam-Ellipse

3 SDCM

Lebensdauer L90B50 (Stunde)

>50000

Konfigurieren Sie mit Optionen und laden sie das Varianten-Datenblatt herunter

Variantencode: LW8049.529-EN-VN-250-940

Lichtverteilung: [VN] Sehr eng - 18°

Bemessungslichtstrom: 687 lm

Bemessungsleistung: 10 W

Farbtemperatur: 4000 K CRI 90

Steuerung:

Lichtverteilung

[VN] 18°

Bemessungslichtstrom

687 lm

Bemessungsleistung

10 W

Farbtemperatur

4000 K CRI 90

Leuchteneffizienz

69 lm/W

Lampe

1 COB

MacAdam-Ellipse

3 SDCM

Lebensdauer L90B50 (Stunde)

>50000

Konfigurieren Sie mit Optionen und laden sie das Varianten-Datenblatt herunter

Variantencode: LW8049.529-EN-N-250-927

Lichtverteilung: [N] Eng - 24°

Bemessungslichtstrom: 589 lm

Bemessungsleistung: 10 W

Farbtemperatur: 2700 K CRI 90

Steuerung:

Lichtverteilung

[N] 24°

Bemessungslichtstrom

589 lm

Bemessungsleistung

10 W

Farbtemperatur

2700 K CRI 90

Leuchteneffizienz

59 lm/W

Lampe

1 COB

MacAdam-Ellipse

3 SDCM

Lebensdauer L90B50 (Stunde)

>50000

Konfigurieren Sie mit Optionen und laden sie das Varianten-Datenblatt herunter

Variantencode: LW8049.529-EN-N-250-930

Lichtverteilung: [N] Eng - 24°

Bemessungslichtstrom: 649 lm

Bemessungsleistung: 10 W

Farbtemperatur: 3000 K CRI 90

Steuerung:

Lichtverteilung

[N] 24°

Bemessungslichtstrom

649 lm

Bemessungsleistung

10 W

Farbtemperatur

3000 K CRI 90

Leuchteneffizienz

65 lm/W

Lampe

1 COB

MacAdam-Ellipse

3 SDCM

Lebensdauer L90B50 (Stunde)

>50000

Konfigurieren Sie mit Optionen und laden sie das Varianten-Datenblatt herunter

Variantencode: LW8049.529-EN-N-250-940

Lichtverteilung: [N] Eng - 24°

Bemessungslichtstrom: 664 lm

Bemessungsleistung: 10 W

Farbtemperatur: 4000 K CRI 90

Steuerung:

Lichtverteilung

[N] 24°

Bemessungslichtstrom

664 lm

Bemessungsleistung

10 W

Farbtemperatur

4000 K CRI 90

Leuchteneffizienz

66 lm/W

Lampe

1 COB

MacAdam-Ellipse

3 SDCM

Lebensdauer L90B50 (Stunde)

>50000

Konfigurieren Sie mit Optionen und laden sie das Varianten-Datenblatt herunter

Variantencode: LW8049.529-EN-MN-250-927

Lichtverteilung: [MN] Medium, eng - 36°

Bemessungslichtstrom: 541 lm

Bemessungsleistung: 10 W

Farbtemperatur: 2700 K CRI 90

Steuerung:

Lichtverteilung

[MN] 36°

Bemessungslichtstrom

541 lm

Bemessungsleistung

10 W

Farbtemperatur

2700 K CRI 90

Leuchteneffizienz

54 lm/W

Lampe

1 COB

MacAdam-Ellipse

3 SDCM

Lebensdauer L90B50 (Stunde)

>50000

Konfigurieren Sie mit Optionen und laden sie das Varianten-Datenblatt herunter

Variantencode: LW8049.529-EN-MN-250-930

Lichtverteilung: [MN] Medium, eng - 36°

Bemessungslichtstrom: 596 lm

Bemessungsleistung: 10 W

Farbtemperatur: 3000 K CRI 90

Steuerung:

Lichtverteilung

[MN] 36°

Bemessungslichtstrom

596 lm

Bemessungsleistung

10 W

Farbtemperatur

3000 K CRI 90

Leuchteneffizienz

60 lm/W

Lampe

1 COB

MacAdam-Ellipse

3 SDCM

Lebensdauer L90B50 (Stunde)

>50000

Konfigurieren Sie mit Optionen und laden sie das Varianten-Datenblatt herunter

Variantencode: LW8049.529-EN-MN-250-940

Lichtverteilung: [MN] Medium, eng - 36°

Bemessungslichtstrom: 610 lm

Bemessungsleistung: 10 W

Farbtemperatur: 4000 K CRI 90

Steuerung:

Lichtverteilung

[MN] 36°

Bemessungslichtstrom

610 lm

Bemessungsleistung

10 W

Farbtemperatur

4000 K CRI 90

Leuchteneffizienz

61 lm/W

Lampe

1 COB

MacAdam-Ellipse

3 SDCM

Lebensdauer L90B50 (Stunde)

>50000

Konfigurieren Sie mit Optionen und laden sie das Varianten-Datenblatt herunter

Variantencode: LW8049.529-EN-M-250-927

Lichtverteilung: [M] Medium - 50°

Bemessungslichtstrom: 636 lm

Bemessungsleistung: 10 W

Farbtemperatur: 2700 K CRI 90

Steuerung:

Lichtverteilung

[M] 50°

Bemessungslichtstrom

636 lm

Bemessungsleistung

10 W

Farbtemperatur

2700 K CRI 90

Leuchteneffizienz

64 lm/W

Lampe

1 COB

MacAdam-Ellipse

3 SDCM

Lebensdauer L90B50 (Stunde)

>50000

Konfigurieren Sie mit Optionen und laden sie das Varianten-Datenblatt herunter

Variantencode: LW8049.529-EN-M-250-930

Lichtverteilung: [M] Medium - 50°

Bemessungslichtstrom: 701 lm

Bemessungsleistung: 10 W

Farbtemperatur: 3000 K CRI 90

Steuerung:

Lichtverteilung

[M] 50°

Bemessungslichtstrom

701 lm

Bemessungsleistung

10 W

Farbtemperatur

3000 K CRI 90

Leuchteneffizienz

70 lm/W

Lampe

1 COB

MacAdam-Ellipse

3 SDCM

Lebensdauer L90B50 (Stunde)

>50000

Konfigurieren Sie mit Optionen und laden sie das Varianten-Datenblatt herunter

Variantencode: LW8049.529-EN-M-250-940

Lichtverteilung: [M] Medium - 50°

Bemessungslichtstrom: 717 lm

Bemessungsleistung: 10 W

Farbtemperatur: 4000 K CRI 90

Steuerung:

Lichtverteilung

[M] 50°

Bemessungslichtstrom

717 lm

Bemessungsleistung

10 W

Farbtemperatur

4000 K CRI 90

Leuchteneffizienz

72 lm/W

Lampe

1 COB

MacAdam-Ellipse

3 SDCM

Lebensdauer L90B50 (Stunde)

>50000

Konfigurieren Sie mit Optionen und laden sie das Varianten-Datenblatt herunter

Zubehör (Bitte separat bestellen)

Montagezubehör

DALI & On/Off driver within an IP67 box for SPARK

007502121

0.05 MB PDF

Optische Zubehöre

Visor for SPARK

101652204

0.17 MB PDF

Optische Zubehöre

Snoot for SPARK

101652202
