SPARK W

BEVORSTEHENDE
IF Design Award 2023
SPARK WSPARK W
SPARK WSPARK W

LW8040.529-EN

CEUKCAIK07IP66Class III
Varianten
Lichtverteilung
[M-M] 50°, [MN-MN] 36°, [N-N] 24°, [S-S] 8°, [VN-VN] 18°
Bemessungslichtstrom
736 - 1434 lm
Bemessungsleistung
16 - 20 W
Farbtemperatur
2700 K CRI 90, 3000 K CRI 90, 4000 K CRI 90
Lebensdauer L90B50 (Stunde)
>50000
Optionen
Produktfarben
SchwarzDunkelgrauAnthrazitgrauHellgrauWeißBronzeKundenspezifische farben (Bitte geben Sie die RAL Nummer an)
Sonderausstattungen
Lichtleistung
Blue Color Filter, Grüner Farbfilter, Honeycomb, Orangefarbener Farbfilter, Roter Farbfilter, Gelber Farbfilter
Leuchtenkörperoptionen
Doppelte elektrostatische Lackierung

Technische details



Zertifikate
CE, UKCA
Montage
Oberflächen- oder Wandmontage
Gehäuse
Korrosionsbeständiges Aluminiumgehäuse in Marinequalität
Beschichtung
Gerändelte Oberfläche aus schwarz eloxiertem Aluminium und Körper in Chromatumwandlungsvorbehandlung, gefolgt von elektrostatischer Pulverbeschichtung
Verbindungselemente
Edelstahl (AISI 316L)
Dichtung
EPDM Dichtung (Shore A 25-30)
Linse/Reflektor
PMMA Linse mit hoher optischer Effizienz
Glas/Diffuser
Getempertes Sicherheitsglas
IK-Schutzart
IK07
IP-Schutzart
IP66
Eingangsspannung
36 Vdc (Max) 500 mA
Isolationsklasse
Class III
Gewicht
0.7 kg
LED Modul
Hocheffiziente COB-LED mit langer Zuverlässigkeit
Treiber
Remote-LED-Treiber
Durchgangsverdrahtung
Einführung für 1 Kabel
Betriebstemperatur
-40...50°C
Kabel
0,2m flexibles Kabel

Downloads


Varianten


Lichtverteilung
Spot (auf und ab)
[S-S] Spot (auf und ab) - 8°
Eng (auf und ab)
[N-N] Eng (auf und ab) - 24°
Medium, eng (auf und ab)
[MN-MN] Medium, eng (auf und ab) - 36°
Medium (auf und ab)
[M-M] Medium (auf und ab) - 50°

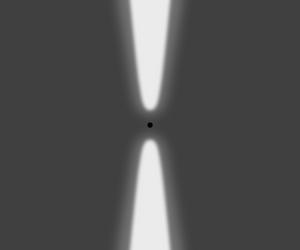

Sehr Eng  (auf und ab)
[VN-VN] Sehr Eng (auf und ab) - 18°
Bemessungslichtstrom
736 lm
788 lm
792 lm
1082 lm
1178 lm
1192 lm
1218 lm
1220 lm
1272 lm
1298 lm
1328 lm
1342 lm
1374 lm
1402 lm
1434 lm
Bemessungsleistung
16 W
20 W
Farbtemperatur
2700 K CRI 90
3000 K CRI 90
4000 K CRI 90

Variantencode

Lichtverteilung

Bemessungslichtstrom

Bemessungsleistung

Farbtemperatur

Steuerung


Variantencode: LW8040.529-EN-S-S-1000-927
Lichtverteilung: [S-S] Spot (auf und ab) - 8°
Bemessungslichtstrom: 788 lm
Bemessungsleistung: 16 W
Farbtemperatur: 2700 K CRI 90
Steuerung:
Lichtverteilung
[S-S] 8°
Bemessungslichtstrom
788 lm
Bemessungsleistung
16 W
Farbtemperatur
2700 K CRI 90
Leuchteneffizienz
49 lm/W
Lampe
2 LED
MacAdam-Ellipse
3 SDCM
Lebensdauer L90B50 (Stunde)
>50000
Variantencode: LW8040.529-EN-S-S-1000-930
Lichtverteilung: [S-S] Spot (auf und ab) - 8°
Bemessungslichtstrom: 792 lm
Bemessungsleistung: 16 W
Farbtemperatur: 3000 K CRI 90
Steuerung:
Lichtverteilung
[S-S] 8°
Bemessungslichtstrom
792 lm
Bemessungsleistung
16 W
Farbtemperatur
3000 K CRI 90
Leuchteneffizienz
50 lm/W
Lampe
2 LED
MacAdam-Ellipse
3 SDCM
Lebensdauer L90B50 (Stunde)
>50000
Variantencode: LW8040.529-EN-S-S-1000-940
Lichtverteilung: [S-S] Spot (auf und ab) - 8°
Bemessungslichtstrom: 736 lm
Bemessungsleistung: 16 W
Farbtemperatur: 4000 K CRI 90
Steuerung:
Lichtverteilung
[S-S] 8°
Bemessungslichtstrom
736 lm
Bemessungsleistung
16 W
Farbtemperatur
4000 K CRI 90
Leuchteneffizienz
46 lm/W
Lampe
2 LED
MacAdam-Ellipse
3 SDCM
Lebensdauer L90B50 (Stunde)
>50000
Variantencode: LW8040.529-EN-N-N-500-927
Lichtverteilung: [N-N] Eng (auf und ab) - 24°
Bemessungslichtstrom: 1178 lm
Bemessungsleistung: 20 W
Farbtemperatur: 2700 K CRI 90
Steuerung:
LW8040.529-EN-N-N-500-927
Lichtverteilung
[N-N] 24°
Bemessungslichtstrom
1178 lm
Bemessungsleistung
20 W
Farbtemperatur
2700 K CRI 90
Leuchteneffizienz
59 lm/W
Lampe
2 COB
MacAdam-Ellipse
3 SDCM
Lebensdauer L90B50 (Stunde)
>50000
Variantencode: LW8040.529-EN-N-N-500-930
Lichtverteilung: [N-N] Eng (auf und ab) - 24°
Bemessungslichtstrom: 1298 lm
Bemessungsleistung: 20 W
Farbtemperatur: 3000 K CRI 90
Steuerung:
LW8040.529-EN-N-N-500-930
Lichtverteilung
[N-N] 24°
Bemessungslichtstrom
1298 lm
Bemessungsleistung
20 W
Farbtemperatur
3000 K CRI 90
Leuchteneffizienz
65 lm/W
Lampe
2 COB
MacAdam-Ellipse
3 SDCM
Lebensdauer L90B50 (Stunde)
>50000
Variantencode: LW8040.529-EN-N-N-500-940
Lichtverteilung: [N-N] Eng (auf und ab) - 24°
Bemessungslichtstrom: 1328 lm
Bemessungsleistung: 20 W
Farbtemperatur: 4000 K CRI 90
Steuerung:
Lichtverteilung
[N-N] 24°
Bemessungslichtstrom
1328 lm
Bemessungsleistung
20 W
Farbtemperatur
4000 K CRI 90
Leuchteneffizienz
66 lm/W
Lampe
2 COB
MacAdam-Ellipse
3 SDCM
Lebensdauer L90B50 (Stunde)
>50000
Variantencode: LW8040.529-EN-MN-MN-500-927
Lichtverteilung: [MN-MN] Medium, eng (auf und ab) - 36°
Bemessungslichtstrom: 1082 lm
Bemessungsleistung: 20 W
Farbtemperatur: 2700 K CRI 90
Steuerung:
LW8040.529-EN-MN-MN-500-927
Lichtverteilung
[MN-MN] 36°
Bemessungslichtstrom
1082 lm
Bemessungsleistung
20 W
Farbtemperatur
2700 K CRI 90
Leuchteneffizienz
54 lm/W
Lampe
2 COB
MacAdam-Ellipse
3 SDCM
Lebensdauer L90B50 (Stunde)
>50000
Variantencode: LW8040.529-EN-MN-MN-500-930
Lichtverteilung: [MN-MN] Medium, eng (auf und ab) - 36°
Bemessungslichtstrom: 1192 lm
Bemessungsleistung: 20 W
Farbtemperatur: 3000 K CRI 90
Steuerung:
LW8040.529-EN-MN-MN-500-930
Lichtverteilung
[MN-MN] 36°
Bemessungslichtstrom
1192 lm
Bemessungsleistung
20 W
Farbtemperatur
3000 K CRI 90
Leuchteneffizienz
60 lm/W
Lampe
2 COB
MacAdam-Ellipse
3 SDCM
Lebensdauer L90B50 (Stunde)
>50000
Variantencode: LW8040.529-EN-MN-MN-500-940
Lichtverteilung: [MN-MN] Medium, eng (auf und ab) - 36°
Bemessungslichtstrom: 1220 lm
Bemessungsleistung: 20 W
Farbtemperatur: 4000 K CRI 90
Steuerung:
Lichtverteilung
[MN-MN] 36°
Bemessungslichtstrom
1220 lm
Bemessungsleistung
20 W
Farbtemperatur
4000 K CRI 90
Leuchteneffizienz
61 lm/W
Lampe
2 COB
MacAdam-Ellipse
3 SDCM
Lebensdauer L90B50 (Stunde)
>50000
Variantencode: LW8040.529-EN-M-M-500-927
Lichtverteilung: [M-M] Medium (auf und ab) - 50°
Bemessungslichtstrom: 1272 lm
Bemessungsleistung: 20 W
Farbtemperatur: 2700 K CRI 90
Steuerung:
LW8040.529-EN-M-M-500-927
Lichtverteilung
[M-M] 50°
Bemessungslichtstrom
1272 lm
Bemessungsleistung
20 W
Farbtemperatur
2700 K CRI 90
Leuchteneffizienz
64 lm/W
Lampe
2 COB
MacAdam-Ellipse
3 SDCM
Lebensdauer L90B50 (Stunde)
>50000
Variantencode: LW8040.529-EN-M-M-500-930
Lichtverteilung: [M-M] Medium (auf und ab) - 50°
Bemessungslichtstrom: 1402 lm
Bemessungsleistung: 20 W
Farbtemperatur: 3000 K CRI 90
Steuerung:
LW8040.529-EN-M-M-500-930
Lichtverteilung
[M-M] 50°
Bemessungslichtstrom
1402 lm
Bemessungsleistung
20 W
Farbtemperatur
3000 K CRI 90
Leuchteneffizienz
70 lm/W
Lampe
2 COB
MacAdam-Ellipse
3 SDCM
Lebensdauer L90B50 (Stunde)
>50000
Variantencode: LW8040.529-EN-M-M-500-940
Lichtverteilung: [M-M] Medium (auf und ab) - 50°
Bemessungslichtstrom: 1434 lm
Bemessungsleistung: 20 W
Farbtemperatur: 4000 K CRI 90
Steuerung:
Lichtverteilung
[M-M] 50°
Bemessungslichtstrom
1434 lm
Bemessungsleistung
20 W
Farbtemperatur
4000 K CRI 90
Leuchteneffizienz
72 lm/W
Lampe
2 COB
MacAdam-Ellipse
3 SDCM
Lebensdauer L90B50 (Stunde)
>50000
Variantencode: LW8040.529-EN-VN-VN-500-927
Lichtverteilung: [VN-VN] Sehr Eng (auf und ab) - 18°
Bemessungslichtstrom: 1218 lm
Bemessungsleistung: 20 W
Farbtemperatur: 2700 K CRI 90
Steuerung:
LW8040.529-EN-VN-VN-500-927
Lichtverteilung
[VN-VN] 18°
Bemessungslichtstrom
1218 lm
Bemessungsleistung
20 W
Farbtemperatur
2700 K CRI 90
Leuchteneffizienz
61 lm/W
Lampe
2 COB
MacAdam-Ellipse
3 SDCM
Lebensdauer L90B50 (Stunde)
>50000
Variantencode: LW8040.529-EN-VN-VN-500-930
Lichtverteilung: [VN-VN] Sehr Eng (auf und ab) - 18°
Bemessungslichtstrom: 1342 lm
Bemessungsleistung: 20 W
Farbtemperatur: 3000 K CRI 90
Steuerung:
LW8040.529-EN-VN-VN-500-930
Lichtverteilung
[VN-VN] 18°
Bemessungslichtstrom
1342 lm
Bemessungsleistung
20 W
Farbtemperatur
3000 K CRI 90
Leuchteneffizienz
67 lm/W
Lampe
2 COB
MacAdam-Ellipse
3 SDCM
Lebensdauer L90B50 (Stunde)
>50000
Variantencode: LW8040.529-EN-VN-VN-500-940
Lichtverteilung: [VN-VN] Sehr Eng (auf und ab) - 18°
Bemessungslichtstrom: 1374 lm
Bemessungsleistung: 20 W
Farbtemperatur: 4000 K CRI 90
Steuerung:
Lichtverteilung
[VN-VN] 18°
Bemessungslichtstrom
1374 lm
Bemessungsleistung
20 W
Farbtemperatur
4000 K CRI 90
Leuchteneffizienz
69 lm/W
Lampe
2 COB
MacAdam-Ellipse
3 SDCM
Lebensdauer L90B50 (Stunde)
>50000

Zubehör (Bitte separat bestellen)


Sonderausstattungen


Blue Color Filter

[BCF]

Blue Color Filter

Lichtleistung
Grüner Farbfilter

[GCF]

Grüner Farbfilter

Lichtleistung
Honeycomb

[HNY]

Honeycomb

Lichtleistung
Orangefarbener Farbfilter

[OCF]

Orangefarbener Farbfilter

Lichtleistung
Roter Farbfilter

[RCF]

Roter Farbfilter

Lichtleistung
Gelber Farbfilter

[YCF]

Gelber Farbfilter

Lichtleistung
Doppelte elektrostatische Lackierung

[DPC]

Doppelte elektrostatische Lackierung

Leuchtenkörperoptionen

Alle Helligkeits- und Leistungswerte sind laut den entsprechenden IES, CIE und geltenden Normen abgeleitet worden.

Beschreibungen
Varianten

Lichtverteilung

Betriebsstrom


Spot (auf und ab)
[S-S]

Spot (auf und ab)

Eng (auf und ab)
[N-N]

Eng (auf und ab)

Medium, eng (auf und ab)
[MN-MN]

Medium, eng (auf und ab)

Medium (auf und ab)
[M-M]

Medium (auf und ab)

Sehr Eng  (auf und ab)
[VN-VN]

Sehr Eng (auf und ab)

Betriebsstrom


500 mA
[500]

500 mA

Farbtemperatur


2700 K CRI 90
[927]

2700 K CRI 90

3000 K CRI 90
[930]

3000 K CRI 90

4000 K CRI 90
[940]

4000 K CRI 90

Optionen

Steuerung

Produktfarben


Produktfarben


Schwarz
[HM1]

Schwarz

Dunkelgrau
[HM2]

Dunkelgrau

Anthrazitgrau
[HM3]

Anthrazitgrau

Hellgrau
[HM4]

Hellgrau

Weiß
[HM5]

Weiß

Bronze
[HM6]

Bronze

Kundenspezifische farben (Bitte geben Sie die RAL Nummer an)
[CC]

Kundenspezifische farben (Bitte geben Sie die RAL Nummer an)
