VEGA S W

VEGA S WVEGA S W
VEGA S WVEGA S W

LW8020.693-EN

CEUKCAIK07IP65Class I
Varianten
Lichtverteilung
[M] 60°, [MN] 42°, [N] 26°, [S] 7°
Bemessungslichtstrom
606 - 1019 lm
Bemessungsleistung
10 W
Farbtemperatur
2700 K CRI 80, 3000 K CRI 80, 4000 K CRI 70, 4000 K CRI 80
BUG-Bewertung
B1-U1-G0, B1-U0-G0
Lebensdauer L90B50 (Stunde)
>72, 600
Optionen
Steuerung
On/Off, DALI
Produktfarben
SchwarzDunkelgrauAnthrazitgrauHellgrauWeißBronzeKundenspezifische farben (Bitte geben Sie die RAL Nummer an)
Sonderausstattungen
Bitte kontaktieren Sie uns
120-277V 50/60Hz
Leuchtenkörperoptionen
Doppelte elektrostatische Lackierung

Technische details



Zertifikate
CE, UKCA
Montage
Wandmontage
Gehäuse
Korrosionsbeständiges Aluminiumgehäuse in Marinequalität
Beschichtung
Vorbehandlung zur Chromatumwandlung mit anschließender elektrostatischer Pulverbeschichtung
Verbindungselemente
Rostfreier Edelstahl (Qualität 304)
Dichtung
Flüssiges Silikon
Linse/Reflektor
Facettenreicher Mikroreflektor [S] [N], PMMA Linse mit hoher optischer Effizienz [MN] [M]
Glas/Diffuser
Getempertes Sicherheitsglas
IK-Schutzart
IK07
IP-Schutzart
IP65
Eingangsspannung
220-240V 50/60Hz
Isolationsklasse
Class I
Gewicht
2.14 kg
LED Modul
Hochleistungs LEDs (Multi-Chip) auf Metallkern-PCB
Treiber
Integrierter LED-Treiber
Überspannungsschutz
1/1 kV
Leistungsfaktor
> 0.91
Durchgangsverdrahtung
Einführung für 1 Kabel
Betriebstemperatur
-25...50°C
Kabel
0,2m flexibles Kabel

Downloads


Varianten


Lichtverteilung
Spot
[S] Spot - 7°
Eng
[N] Eng - 26°
Medium, eng
[MN] Medium, eng - 42°
Medium
[M] Medium - 60°
Bemessungslichtstrom
606 lm
615 lm
686 lm
690 lm
697 lm
738 lm
782 lm
837 lm
849 lm
953 lm
1019 lm
Bemessungsleistung
10 W
Farbtemperatur
2700 K CRI 80
3000 K CRI 80
4000 K CRI 70
4000 K CRI 80

Variantencode

Lichtverteilung

Bemessungslichtstrom

Bemessungsleistung

Farbtemperatur

Steuerung


Variantencode: LW8020.693-EN-S-700-740
Lichtverteilung: [S] Spot - 7°
Bemessungslichtstrom: 1019 lm
Bemessungsleistung: 10 W
Farbtemperatur: 4000 K CRI 70
Steuerung: On/Off, DALI
LW8020.693-EN-S-700-740
Lichtverteilung
[S] 7°
Bemessungslichtstrom
1019 lm
Bemessungsleistung
10 W
Farbtemperatur
4000 K CRI 70
Leuchteneffizienz
101 lm/W
Lampe
1 LED
MacAdam-Ellipse
5 SDCM
BUG-Bewertung
B1-U1-G0
Lebensdauer L90B50 (Stunde)
>72,600
Variantencode: LW8020.693-EN-S-700-827
Lichtverteilung: [S] Spot - 7°
Bemessungslichtstrom: 837 lm
Bemessungsleistung: 10 W
Farbtemperatur: 2700 K CRI 80
Steuerung: On/Off, DALI
LW8020.693-EN-S-700-827
Lichtverteilung
[S] 7°
Bemessungslichtstrom
837 lm
Bemessungsleistung
10 W
Farbtemperatur
2700 K CRI 80
Leuchteneffizienz
82 lm/W
Lampe
1 LED
MacAdam-Ellipse
5 SDCM
BUG-Bewertung
B1-U0-G0
Lebensdauer L90B50 (Stunde)
>72,600

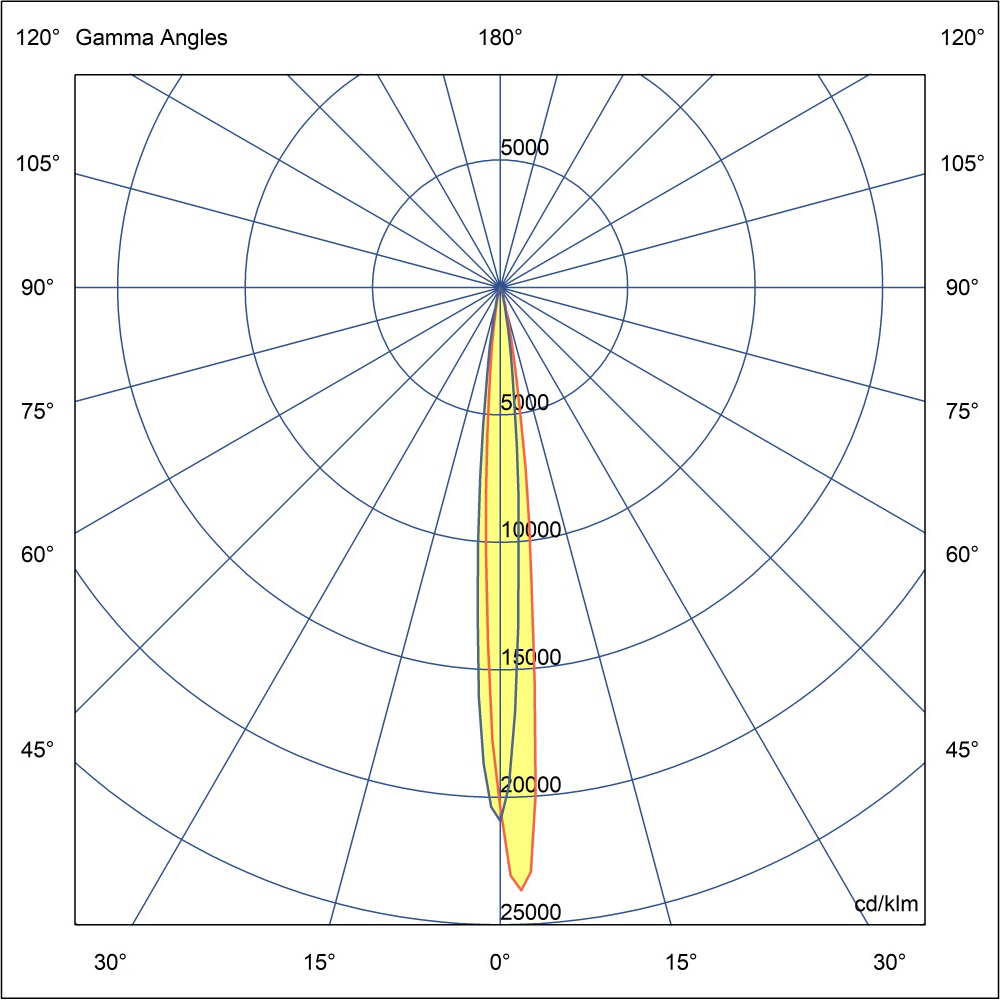

Variantencode: LW8020.693-EN-S-700-830
Lichtverteilung: [S] Spot - 7°
Bemessungslichtstrom: 849 lm
Bemessungsleistung: 10 W
Farbtemperatur: 3000 K CRI 80
Steuerung: On/Off, DALI
LW8020.693-EN-S-700-830
Lichtverteilung
[S] 7°
Bemessungslichtstrom
849 lm
Bemessungsleistung
10 W
Farbtemperatur
3000 K CRI 80
Leuchteneffizienz
84 lm/W
Lampe
1 LED
MacAdam-Ellipse
5 SDCM
BUG-Bewertung
B1-U0-G0
Lebensdauer L90B50 (Stunde)
>72,600
Variantencode: LW8020.693-EN-S-700-840
Lichtverteilung: [S] Spot - 7°
Bemessungslichtstrom: 953 lm
Bemessungsleistung: 10 W
Farbtemperatur: 4000 K CRI 80
Steuerung: On/Off, DALI
LW8020.693-EN-S-700-840
Lichtverteilung
[S] 7°
Bemessungslichtstrom
953 lm
Bemessungsleistung
10 W
Farbtemperatur
4000 K CRI 80
Leuchteneffizienz
91 lm/W
Lampe
1 LED
MacAdam-Ellipse
5 SDCM
BUG-Bewertung
B1-U1-G0
Lebensdauer L90B50 (Stunde)
>72,600

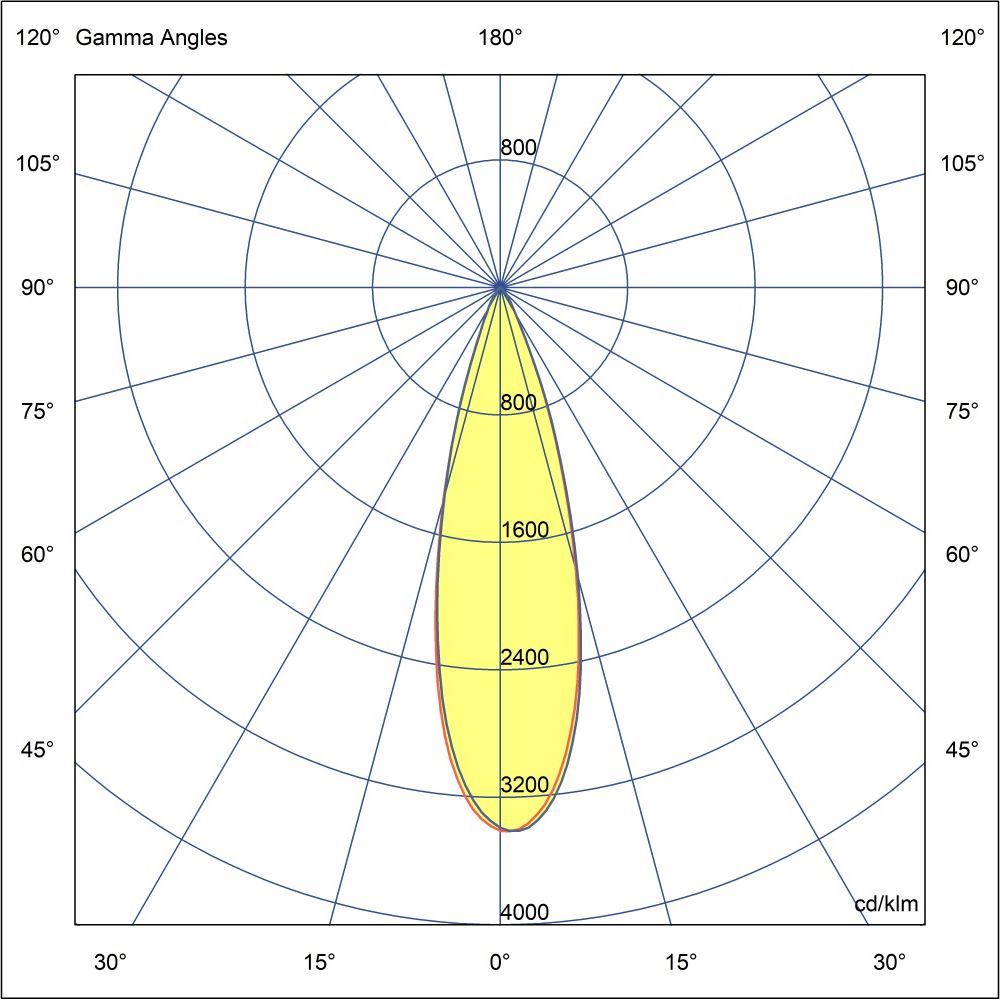

Variantencode: LW8020.693-EN-N-700-740
Lichtverteilung: [N] Eng - 26°
Bemessungslichtstrom: 1019 lm
Bemessungsleistung: 10 W
Farbtemperatur: 4000 K CRI 70
Steuerung: On/Off, DALI
LW8020.693-EN-N-700-740
Lichtverteilung
[N] 26°
Bemessungslichtstrom
1019 lm
Bemessungsleistung
10 W
Farbtemperatur
4000 K CRI 70
Leuchteneffizienz
101 lm/W
Lampe
1 LED
MacAdam-Ellipse
5 SDCM
BUG-Bewertung
B1-U0-G0
Lebensdauer L90B50 (Stunde)
>72,600
Variantencode: LW8020.693-EN-N-700-827
Lichtverteilung: [N] Eng - 26°
Bemessungslichtstrom: 837 lm
Bemessungsleistung: 10 W
Farbtemperatur: 2700 K CRI 80
Steuerung: On/Off, DALI
LW8020.693-EN-N-700-827
Lichtverteilung
[N] 26°
Bemessungslichtstrom
837 lm
Bemessungsleistung
10 W
Farbtemperatur
2700 K CRI 80
Leuchteneffizienz
82 lm/W
Lampe
1 LED
MacAdam-Ellipse
5 SDCM
BUG-Bewertung
B1-U0-G0
Lebensdauer L90B50 (Stunde)
>72,600
Variantencode: LW8020.693-EN-N-700-830
Lichtverteilung: [N] Eng - 26°
Bemessungslichtstrom: 849 lm
Bemessungsleistung: 10 W
Farbtemperatur: 3000 K CRI 80
Steuerung: On/Off, DALI
LW8020.693-EN-N-700-830
Lichtverteilung
[N] 26°
Bemessungslichtstrom
849 lm
Bemessungsleistung
10 W
Farbtemperatur
3000 K CRI 80
Leuchteneffizienz
84 lm/W
Lampe
1 LED
MacAdam-Ellipse
5 SDCM
BUG-Bewertung
B1-U0-G0
Lebensdauer L90B50 (Stunde)
>72,600
Variantencode: LW8020.693-EN-N-700-840
Lichtverteilung: [N] Eng - 26°
Bemessungslichtstrom: 953 lm
Bemessungsleistung: 10 W
Farbtemperatur: 4000 K CRI 80
Steuerung: On/Off, DALI
LW8020.693-EN-N-700-840
Lichtverteilung
[N] 26°
Bemessungslichtstrom
953 lm
Bemessungsleistung
10 W
Farbtemperatur
4000 K CRI 80
Leuchteneffizienz
91 lm/W
Lampe
1 LED
MacAdam-Ellipse
5 SDCM
BUG-Bewertung
B1-U0-G0
Lebensdauer L90B50 (Stunde)
>72,600
Variantencode: LW8020.693-EN-MN-700-740
Lichtverteilung: [MN] Medium, eng - 42°
Bemessungslichtstrom: 738 lm
Bemessungsleistung: 10 W
Farbtemperatur: 4000 K CRI 70
Steuerung: On/Off, DALI
LW8020.693-EN-MN-700-740
Lichtverteilung
[MN] 42°
Bemessungslichtstrom
738 lm
Bemessungsleistung
10 W
Farbtemperatur
4000 K CRI 70
Leuchteneffizienz
73 lm/W
Lampe
1 LED
MacAdam-Ellipse
5 SDCM
BUG-Bewertung
B1-U0-G0
Lebensdauer L90B50 (Stunde)
>72,600
Variantencode: LW8020.693-EN-MN-700-827
Lichtverteilung: [MN] Medium, eng - 42°
Bemessungslichtstrom: 686 lm
Bemessungsleistung: 10 W
Farbtemperatur: 2700 K CRI 80
Steuerung: On/Off, DALI
LW8020.693-EN-MN-700-827
Lichtverteilung
[MN] 42°
Bemessungslichtstrom
686 lm
Bemessungsleistung
10 W
Farbtemperatur
2700 K CRI 80
Leuchteneffizienz
68 lm/W
Lampe
1 LED
MacAdam-Ellipse
5 SDCM
BUG-Bewertung
B1-U0-G0
Lebensdauer L90B50 (Stunde)
>72,600
Variantencode: LW8020.693-EN-MN-700-830
Lichtverteilung: [MN] Medium, eng - 42°
Bemessungslichtstrom: 697 lm
Bemessungsleistung: 10 W
Farbtemperatur: 3000 K CRI 80
Steuerung: On/Off, DALI
LW8020.693-EN-MN-700-830
Lichtverteilung
[MN] 42°
Bemessungslichtstrom
697 lm
Bemessungsleistung
10 W
Farbtemperatur
3000 K CRI 80
Leuchteneffizienz
69 lm/W
Lampe
1 LED
MacAdam-Ellipse
5 SDCM
BUG-Bewertung
B1-U0-G0
Lebensdauer L90B50 (Stunde)
>72,600
Variantencode: LW8020.693-EN-MN-700-840
Lichtverteilung: [MN] Medium, eng - 42°
Bemessungslichtstrom: 782 lm
Bemessungsleistung: 10 W
Farbtemperatur: 4000 K CRI 80
Steuerung: On/Off, DALI
LW8020.693-EN-MN-700-840
Lichtverteilung
[MN] 42°
Bemessungslichtstrom
782 lm
Bemessungsleistung
10 W
Farbtemperatur
4000 K CRI 80
Leuchteneffizienz
78 lm/W
Lampe
1 LED
MacAdam-Ellipse
5 SDCM
BUG-Bewertung
B1-U0-G0
Lebensdauer L90B50 (Stunde)
>72,600
Variantencode: LW8020.693-EN-M-700-740
Lichtverteilung: [M] Medium - 60°
Bemessungslichtstrom: 738 lm
Bemessungsleistung: 10 W
Farbtemperatur: 4000 K CRI 70
Steuerung: On/Off, DALI
LW8020.693-EN-M-700-740
Lichtverteilung
[M] 60°
Bemessungslichtstrom
738 lm
Bemessungsleistung
10 W
Farbtemperatur
4000 K CRI 70
Leuchteneffizienz
73 lm/W
Lampe
1 LED
MacAdam-Ellipse
5 SDCM
BUG-Bewertung
B1-U0-G0
Lebensdauer L90B50 (Stunde)
>72,600
Variantencode: LW8020.693-EN-M-700-827
Lichtverteilung: [M] Medium - 60°
Bemessungslichtstrom: 606 lm
Bemessungsleistung: 10 W
Farbtemperatur: 2700 K CRI 80
Steuerung: On/Off, DALI
LW8020.693-EN-M-700-827
Lichtverteilung
[M] 60°
Bemessungslichtstrom
606 lm
Bemessungsleistung
10 W
Farbtemperatur
2700 K CRI 80
Leuchteneffizienz
60 lm/W
Lampe
1 LED
MacAdam-Ellipse
5 SDCM
BUG-Bewertung
B1-U0-G0
Lebensdauer L90B50 (Stunde)
>72,600
Variantencode: LW8020.693-EN-M-700-830
Lichtverteilung: [M] Medium - 60°
Bemessungslichtstrom: 615 lm
Bemessungsleistung: 10 W
Farbtemperatur: 3000 K CRI 80
Steuerung: On/Off, DALI
LW8020.693-EN-M-700-830
Lichtverteilung
[M] 60°
Bemessungslichtstrom
615 lm
Bemessungsleistung
10 W
Farbtemperatur
3000 K CRI 80
Leuchteneffizienz
61 lm/W
Lampe
1 LED
MacAdam-Ellipse
5 SDCM
BUG-Bewertung
B1-U0-G0
Lebensdauer L90B50 (Stunde)
>72,600
Variantencode: LW8020.693-EN-M-700-840
Lichtverteilung: [M] Medium - 60°
Bemessungslichtstrom: 690 lm
Bemessungsleistung: 10 W
Farbtemperatur: 4000 K CRI 80
Steuerung: On/Off, DALI
LW8020.693-EN-M-700-840
Lichtverteilung
[M] 60°
Bemessungslichtstrom
690 lm
Bemessungsleistung
10 W
Farbtemperatur
4000 K CRI 80
Leuchteneffizienz
69 lm/W
Lampe
1 LED
MacAdam-Ellipse
5 SDCM
BUG-Bewertung
B1-U0-G0
Lebensdauer L90B50 (Stunde)
>72,600

Zubehör (Bitte separat bestellen)


Zubehör (Bitte separat bestellen)


Sonderausstattungen


120-277V 50/60Hz

[UNI]

120-277V 50/60Hz

Bitte kontaktieren Sie uns
Doppelte elektrostatische Lackierung

[DPC]

Doppelte elektrostatische Lackierung

Leuchtenkörperoptionen

Alle Helligkeits- und Leistungswerte sind laut den entsprechenden IES, CIE und geltenden Normen abgeleitet worden.

Beschreibungen
Varianten

Lichtverteilung

Betriebsstrom


Spot
[S]

Spot

Eng
[N]

Eng

Medium, eng
[MN]

Medium, eng

Medium
[M]

Medium

Betriebsstrom


700 mA
[700]

700 mA

Farbtemperatur


2700 K CRI 80
[827]

2700 K CRI 80

3000 K CRI 80
[830]

3000 K CRI 80

4000 K CRI 70
[740]

4000 K CRI 70

4000 K CRI 80
[840]

4000 K CRI 80

Optionen

Steuerung

Produktfarben


On/Off
[ONOFF]

On/Off

DALI
[DALI]

DALI

Produktfarben


Schwarz
[HM1]

Schwarz

Dunkelgrau
[HM2]

Dunkelgrau

Anthrazitgrau
[HM3]

Anthrazitgrau

Hellgrau
[HM4]

Hellgrau

Weiß
[HM5]

Weiß

Bronze
[HM6]

Bronze

Kundenspezifische farben (Bitte geben Sie die RAL Nummer an)
[CC]

Kundenspezifische farben (Bitte geben Sie die RAL Nummer an)
