TURA 4x16 LED
LL2036.758-EN
Varianten
Lichtverteilung
Bemessungslichtstrom
15196 - 16418 lm
Bemessungsleistung
136 W
Farbtemperatur
3000 K CRI 70, 3000 K CRI 80, 4000 K CRI 70
BUG-Bewertung
B3-U0-G3
Lebensdauer L90B50 (Stunde)
>102, 000
Lebensdauer L80B50 (Stunde)
>102, 000
Optionen
Steuerung
On/Off, DALI, AutoDIM, StepDIM
Produktfarben
Sonderausstattungen
Externer Überspannungsschutz
10 kV
Konnektivität
NEMA-Buchse - 7-polig
Lichtleistung
Konstante Lichtleistung
Bitte kontaktieren Sie uns
Class II, 120-277V 50/60Hz
Leuchtenkörperoptionen
Doppelte elektrostatische Lackierung
Technische details
Zertifikate
CE, UKCA
Montage
Gerade Mast oder Seitenhalterung montierbar. Gewinde: Ø60 mm x 100 mm
Klappwinkel
+15°/-15°
Gehäuse
Lorrosionsbeständiges Aluminium-Druckguß-Gehäuse
Beschichtung
Vorbehandlung zur Chromatumwandlung mit anschließender elektrostatischer Pulverbeschichtung
Verbindungselemente
Rostfreier Edelstahl (Qualität 304)
Dichtung
EPDM Dichtung (Shore A 20-25)
Linse/Reflektor
PMMA Linse mit hoher optischer Effizienz
Glas/Diffuser
Getempertes Sicherheitsglas
IK-Schutzart
IK08
IP-Schutzart
IP66
Eingangsspannung
220-240V 50/60Hz
Isolationsklasse
Class I
Bereiche mit Windbelastung (EPA)
0.25 m²
Gewicht
11.5 kg
LED Modul
Hochleistungs LEDs auf Metallkern-PCB
Treiber
Eingebauter LED Treiber
Überspannungsschutz
10/6 kV
Leistungsfaktor
> 0.95
Durchgangsverdrahtung
Einführung für 1 Kabel
Betriebstemperatur
-40...50°C
Notes
Dieses Produkt kann auf Anfrage mit Isolationsklasse (Klasse II) geliefert werden. Bitte wenden Sie sich an das Werk.
Downloads
Varianten

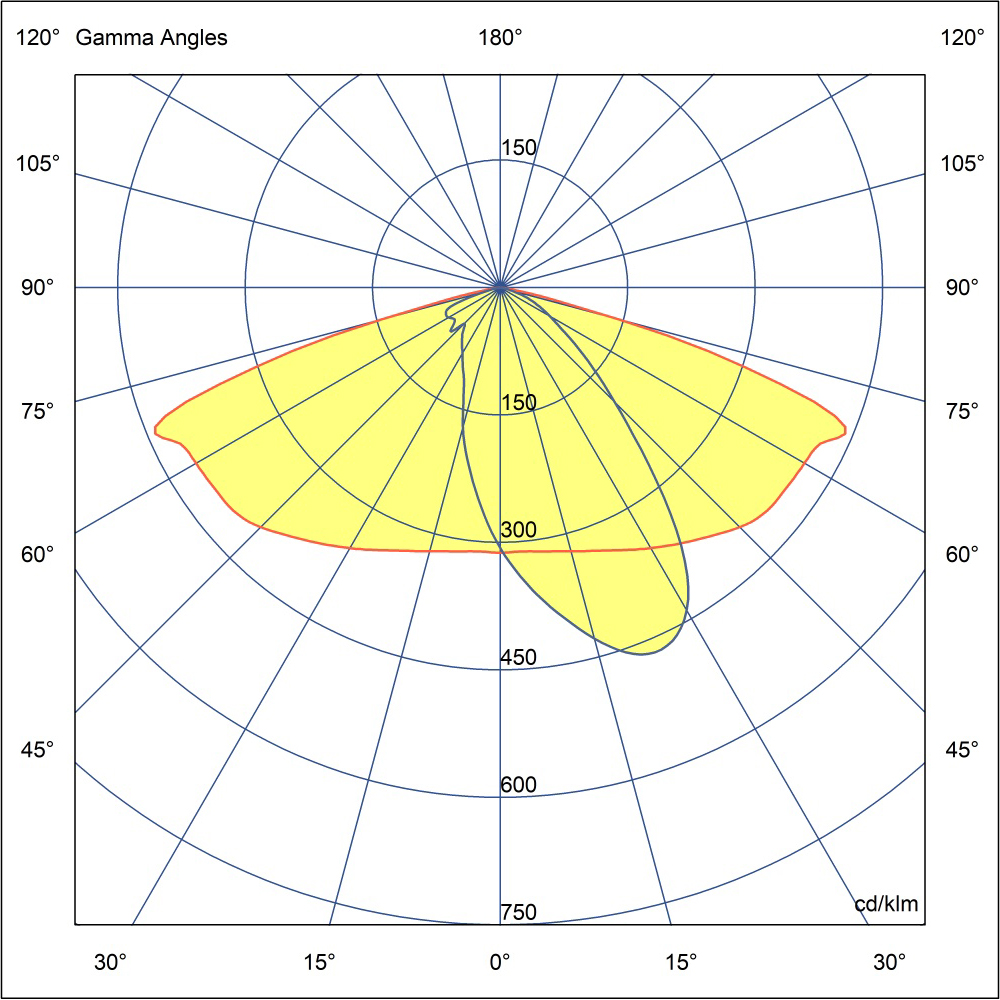

Lichtverteilung
[T2] Typ II, Asymmetrisch, Seitenwurf - 137x52°
[T3] Typ III, Asymmetrisch, Seitenwurf - 143x68°
Bemessungslichtstrom
15196 lm
15270 lm
16339 lm
16418 lm
Bemessungsleistung
136 W
Farbtemperatur
3000 K CRI 70
3000 K CRI 80
4000 K CRI 70
Variantencode
Lichtverteilung
Bemessungslichtstrom
Bemessungsleistung
Farbtemperatur
Steuerung
Variantencode: LL2036.758-EN-T2-700-730
Lichtverteilung: [T2] Typ II, Asymmetrisch, Seitenwurf - 137x52°
Bemessungslichtstrom: 15196 lm
Bemessungsleistung: 136 W
Farbtemperatur: 3000 K CRI 70
Steuerung: On/Off, DALI, AutoDIM, StepDIM
Lichtverteilung
[T2] 137x52°
Bemessungslichtstrom
15196 lm
Bemessungsleistung
136 W
Farbtemperatur
3000 K CRI 70
Leuchteneffizienz
111 lm/W
Lampe
64 LED
MacAdam-Ellipse
3 SDCM
BUG-Bewertung
B3-U0-G3
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.758-EN-T2-700-740
Lichtverteilung: [T2] Typ II, Asymmetrisch, Seitenwurf - 137x52°
Bemessungslichtstrom: 16339 lm
Bemessungsleistung: 136 W
Farbtemperatur: 4000 K CRI 70
Steuerung: On/Off, DALI, AutoDIM, StepDIM
Lichtverteilung
[T2] 137x52°
Bemessungslichtstrom
16339 lm
Bemessungsleistung
136 W
Farbtemperatur
4000 K CRI 70
Leuchteneffizienz
120 lm/W
Lampe
64 LED
MacAdam-Ellipse
4 SDCM
BUG-Bewertung
B3-U0-G3
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.758-EN-T2-700-830
Lichtverteilung: [T2] Typ II, Asymmetrisch, Seitenwurf - 137x52°
Bemessungslichtstrom: 15196 lm
Bemessungsleistung: 136 W
Farbtemperatur: 3000 K CRI 80
Steuerung: On/Off, DALI, AutoDIM, StepDIM
Lichtverteilung
[T2] 137x52°
Bemessungslichtstrom
15196 lm
Bemessungsleistung
136 W
Farbtemperatur
3000 K CRI 80
Leuchteneffizienz
111 lm/W
Lampe
64 LED
MacAdam-Ellipse
3 SDCM
BUG-Bewertung
B3-U0-G3
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.758-EN-T3-700-730
Lichtverteilung: [T3] Typ III, Asymmetrisch, Seitenwurf - 143x68°
Bemessungslichtstrom: 15270 lm
Bemessungsleistung: 136 W
Farbtemperatur: 3000 K CRI 70
Steuerung: On/Off, DALI, AutoDIM, StepDIM
Lichtverteilung
[T3] 143x68°
Bemessungslichtstrom
15270 lm
Bemessungsleistung
136 W
Farbtemperatur
3000 K CRI 70
Leuchteneffizienz
112 lm/W
Lampe
64 LED
MacAdam-Ellipse
3 SDCM
BUG-Bewertung
B3-U0-G3
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.758-EN-T3-700-740
Lichtverteilung: [T3] Typ III, Asymmetrisch, Seitenwurf - 143x68°
Bemessungslichtstrom: 16418 lm
Bemessungsleistung: 136 W
Farbtemperatur: 4000 K CRI 70
Steuerung: On/Off, DALI, AutoDIM, StepDIM
Lichtverteilung
[T3] 143x68°
Bemessungslichtstrom
16418 lm
Bemessungsleistung
136 W
Farbtemperatur
4000 K CRI 70
Leuchteneffizienz
120 lm/W
Lampe
64 LED
MacAdam-Ellipse
4 SDCM
BUG-Bewertung
B3-U0-G3
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.758-EN-T3-700-830
Lichtverteilung: [T3] Typ III, Asymmetrisch, Seitenwurf - 143x68°
Bemessungslichtstrom: 15270 lm
Bemessungsleistung: 136 W
Farbtemperatur: 3000 K CRI 80
Steuerung: On/Off, DALI, AutoDIM, StepDIM
Lichtverteilung
[T3] 143x68°
Bemessungslichtstrom
15270 lm
Bemessungsleistung
136 W
Farbtemperatur
3000 K CRI 80
Leuchteneffizienz
112 lm/W
Lampe
64 LED
MacAdam-Ellipse
3 SDCM
BUG-Bewertung
B3-U0-G3
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Lichtsäulen (Bitte separat bestellen)
Kegelförmige Maste aus Aluminium mit Flanschplatte
Produktcode
Höhe
Durchmesser / Abmessungen
Adapter Durchmesser
Produktcode: PAFK.D114
Höhe: 3m, 4m, 5m m
Durchmesser / Abmessungen: Ø114
Adapter Durchmesser: Ø60, Ø76
Produktcode: PAFK.D122
Höhe: 4m, 5m, 6m m
Durchmesser / Abmessungen: Ø122
Adapter Durchmesser: Ø60, Ø76
Produktcode: PAFK.D148
Höhe: 6m, 7m, 8m m
Durchmesser / Abmessungen: Ø148
Adapter Durchmesser: Ø60, Ø76
Produktcode: PAFK.D165
Höhe: 6m, 7m, 8m, 9m m
Durchmesser / Abmessungen: Ø165
Adapter Durchmesser: Ø76, Ø90
Produktcode: PAFK.D180
Höhe: 10m, 8m, 9m m
Durchmesser / Abmessungen: Ø180
Adapter Durchmesser: Ø76, Ø90
Produktcode: PAFK.D200
Höhe: 10m, 11m, 12m m
Durchmesser / Abmessungen: Ø200
Adapter Durchmesser: Ø76, Ø90
Kegelförmige Maste aus Aluminium mit eingelassenem Gestell
Produktcode
Höhe
Durchmesser / Abmessungen
Adapter Durchmesser
Produktcode: PABK.D114
Höhe: 3m, 4m, 5m m
Durchmesser / Abmessungen: Ø114
Adapter Durchmesser: Ø60, Ø76
Produktcode: PABK.D122
Höhe: 4m, 5m, 6m, 7m m
Durchmesser / Abmessungen: Ø122
Adapter Durchmesser: Ø60, Ø76
Produktcode: PABK.D148
Höhe: 6m, 7m, 8m m
Durchmesser / Abmessungen: Ø148
Adapter Durchmesser: Ø60, Ø76
Produktcode: PABK.D165
Höhe: 6m, 7m, 8m, 9m m
Durchmesser / Abmessungen: Ø165
Adapter Durchmesser: Ø76, Ø90
Produktcode: PABK.D180
Höhe: 10m, 8m, 9m m
Durchmesser / Abmessungen: Ø180
Adapter Durchmesser: Ø76, Ø90
Produktcode: PABK.D200
Höhe: 10m, 11m, 12m m
Durchmesser / Abmessungen: Ø200
Adapter Durchmesser: Ø76, Ø90
Zylinderförmige Maste aus Aluminium mit Flanschplatte
Produktcode
Höhe
Durchmesser / Abmessungen
Adapter Durchmesser
Produktcode: PAFC.D114
Höhe: 3m, 4m, 5m m
Durchmesser / Abmessungen: Ø114
Adapter Durchmesser: Ø114
Produktcode: PAFC.D122
Höhe: 3m, 4m, 5m, 6m m
Durchmesser / Abmessungen: Ø122
Adapter Durchmesser: Ø122
Produktcode: PAFC.D148
Höhe: 6m, 7m, 8m m
Durchmesser / Abmessungen: Ø148
Adapter Durchmesser: Ø148
Produktcode: PAFC.D165
Höhe: 6m, 7m, 8m, 9m m
Durchmesser / Abmessungen: Ø165
Adapter Durchmesser: Ø165
Beschreibungen
Varianten
Lichtverteilung
Betriebsstrom
[T2]
Typ II, Asymmetrisch, Seitenwurf
[T3]
Typ III, Asymmetrisch, Seitenwurf
Betriebsstrom
[700]
700 mA
Farbtemperatur
[730]
3000 K CRI 70
[830]
3000 K CRI 80
[740]
4000 K CRI 70
Optionen
Steuerung
Produktfarben
[ONOFF]
On/Off
[DALI]
DALI
[AUTO]
AutoDIM
[STEP]
StepDIM
Produktfarben
[HM3]
Anthrazitgrau
[HM4]
Hellgrau
[CC]
Kundenspezifische farben (Bitte geben Sie die RAL Nummer an)
Sonderausstattungen
Externer Überspannungsschutz
Konnektivität
[SP10]
10 kV
Konnektivität
[NM7]
NEMA-Buchse - 7-polig
Lichtleistung
Bitte kontaktieren Sie uns
[CLO]
Konstante Lichtleistung
Bitte kontaktieren Sie uns
[C2]
Class II
[UNI]
120-277V 50/60Hz
Leuchtenkörperoptionen
[DPC]
Doppelte elektrostatische Lackierung
