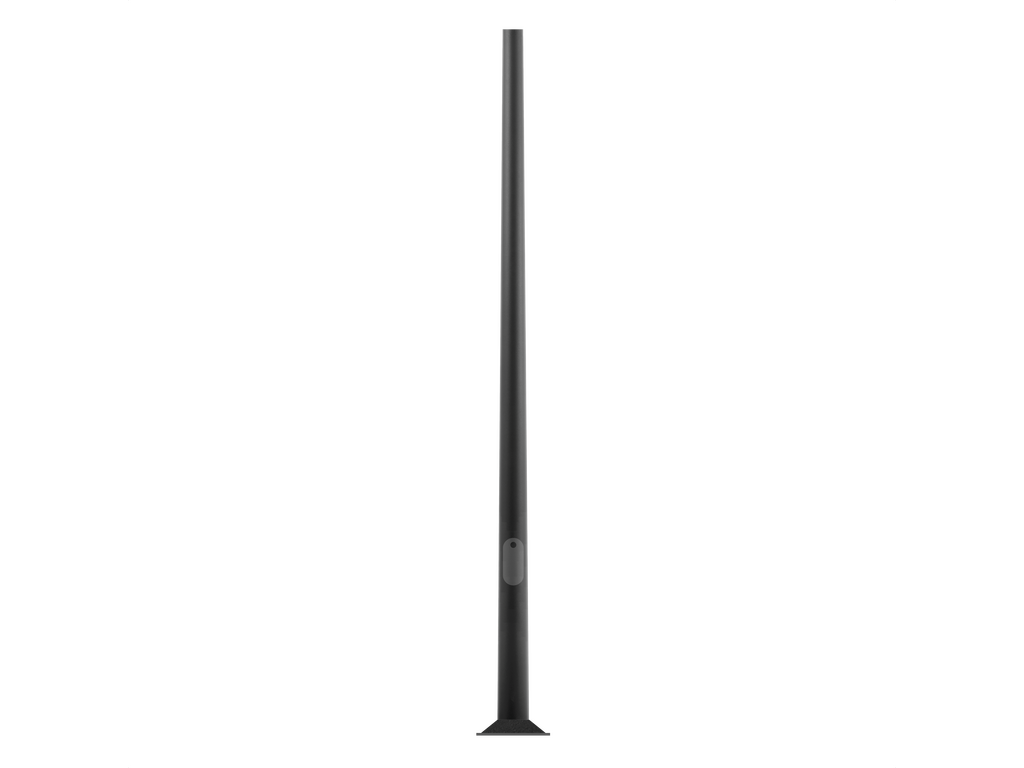

Conical aluminum pole with flange plate - Ø180 mm diameter
Conical aluminum pole with flange plate - Ø180 mm diameter

PAFK.D180

  • - Das Design basiert auf den Bedingungen des EN40 Standards
  • - Material für den Leuchtenmast: Aluminium 6063-T5.
Technische Information
Durchmesser / Abmessungen (D)
Ø180mm
Dicke
4mm
Varianten
Adapter Durchmesser (S)
Ø76mm mm, Ø90mm mm
Höhe (H)
10m m, 8m m, 9m m
Optionen
Produktfarben
SchwarzDunkelgrauAnthrazitgrauHellgrauWeißBronzeKundenspezifische farben (Bitte geben Sie die RAL Nummer an)
Sonderausstattungen
LED Verschlusskappen
Aufsatzstück für Lichtmaste (rund), Aufsatzstück für Lichtmaste (dreieckig)
Adapter
von Ø76 mm bis Ø60 mm

Varianten


Höhe
10m m
8m m
9m m
Adapter Durchmesser
Ø76mm mm
Ø90mm mm

Variantencode

Durchmesser des Adpaters (S)

Höhe (H)

Gewicht

SL

AD

OP


Variantencode: PAFK.D180-S76-H10
Durchmesser des Adpaters (S): Ø76mm
Höhe (H): 10m
Gewicht: 57.5 kg
SL: 2.8m
AD: 400*90mm
OP: 500mm
Zubehör (Eingeschlossen)
Flansch
Zubehör (Bitte separat bestellen)
Flanschdeckel
Verankerung
Variantencode: PAFK.D180-S76-H8
Durchmesser des Adpaters (S): Ø76mm
Höhe (H): 8m
Gewicht: 46.1 kg
SL: 1.8m
AD: 400*90mm
OP: 500mm
Zubehör (Eingeschlossen)
Flansch
Zubehör (Bitte separat bestellen)
Flanschdeckel
Verankerung
Variantencode: PAFK.D180-S76-H9
Durchmesser des Adpaters (S): Ø76mm
Höhe (H): 9m
Gewicht: 51.5 kg
SL: 1.8m
AD: 400*90mm
OP: 500mm
Zubehör (Eingeschlossen)
Flansch
Zubehör (Bitte separat bestellen)
Flanschdeckel
Verankerung
Variantencode: PAFK.D180-S90-H10
Durchmesser des Adpaters (S): Ø90mm
Höhe (H): 10m
Gewicht: 59.1 kg
SL: 2.8m
AD: 400*90mm
OP: 500mm
Zubehör (Eingeschlossen)
Flansch
Zubehör (Bitte separat bestellen)
Flanschdeckel
Verankerung
Variantencode: PAFK.D180-S90-H8
Durchmesser des Adpaters (S): Ø90mm
Höhe (H): 8m
Gewicht: 47.5 kg
SL: 1.8m
AD: 400*90mm
OP: 500mm
Zubehör (Eingeschlossen)
Flansch
Zubehör (Bitte separat bestellen)
Flanschdeckel
Verankerung
Variantencode: PAFK.D180-S90-H9
Durchmesser des Adpaters (S): Ø90mm
Höhe (H): 9m
Gewicht: 53.1 kg
SL: 1.8m
AD: 400*90mm
OP: 500mm
Zubehör (Eingeschlossen)
Flansch
Zubehör (Bitte separat bestellen)
Flanschdeckel
Verankerung

Sonderausstattungen


Aufsatzstück für Lichtmaste (rund)

[LC1]

Aufsatzstück für Lichtmaste (rund)

LED Verschlusskappen
Aufsatzstück für Lichtmaste (dreieckig)

[LC2]

Aufsatzstück für Lichtmaste (dreieckig)

LED Verschlusskappen
von Ø76 mm bis Ø60 mm

[SC1]

von Ø76 mm bis Ø60 mm

Adapter
Alle Helligkeits- und Leistungswerte sind laut den entsprechenden IES, CIE und geltenden Normen abgeleitet worden.

Beschreibungen
Optionen

Produktfarben


Schwarz
[HM1]

Schwarz

Dunkelgrau
[HM2]

Dunkelgrau

Anthrazitgrau
[HM3]

Anthrazitgrau

Hellgrau
[HM4]

Hellgrau

Weiß
[HM5]

Weiß

Bronze
[HM6]

Bronze

Kundenspezifische farben (Bitte geben Sie die RAL Nummer an)
[CC]

Kundenspezifische farben (Bitte geben Sie die RAL Nummer an)
