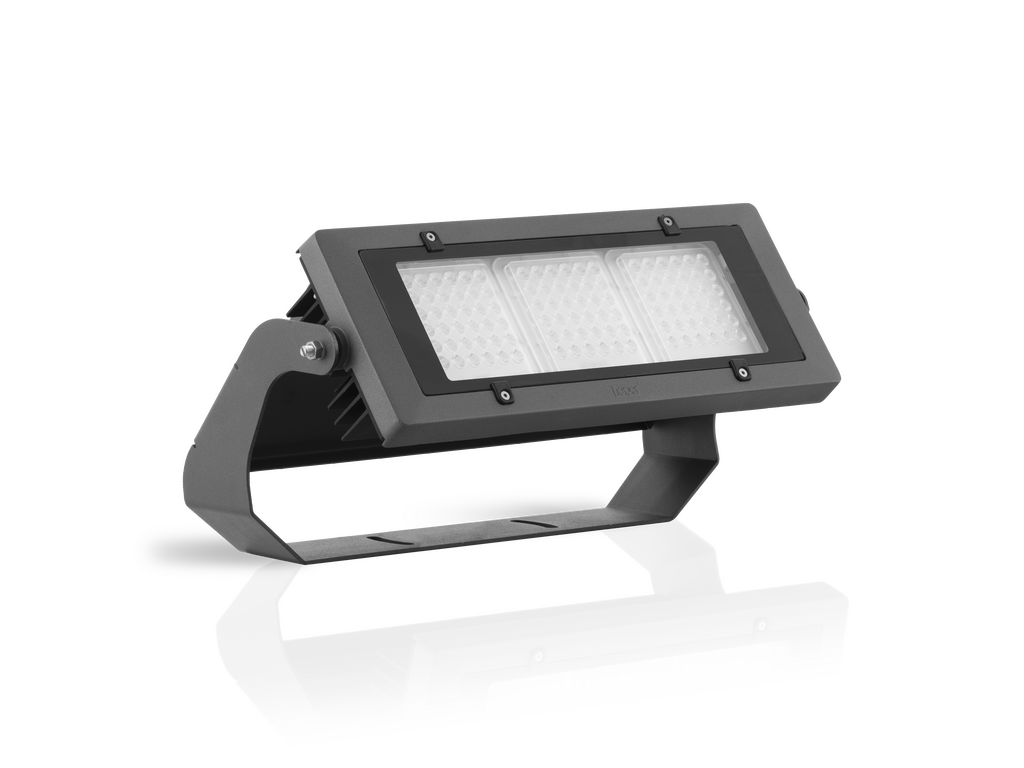

REGIO 1 Module

REGIO 1 ModuleREGIO 1 ModuleREGIO 1 ModuleREGIO 1 ModuleREGIO 1 Module
REGIO 1 ModuleREGIO 1 ModuleREGIO 1 ModuleREGIO 1 ModuleREGIO 1 Module

LF8035.521-EN

CEUKCAIK08IP66Class I
Varianten
Lichtverteilung
[] 26°, [EL] 15x40°, [M] 50°, [MN] 30°, [N] 22°, [W] 111°
Bemessungslichtstrom
23372 - 33010 lm
Bemessungsleistung
229 W
Farbtemperatur
2700 K CRI 80, 3000 K CRI 80, 4000 K CRI 70, 4000 K CRI 80, 5700 K CRI 90
Lebensdauer L90B50 (Stunde)
>102, 000
Lebensdauer L80B50 (Stunde)
>102, 000
Optionen
Steuerung
On/Off, DALI
Produktfarben
AnthrazitgrauHellgrauKundenspezifische farben (Bitte geben Sie die RAL Nummer an)
Sonderausstattungen
Bitte kontaktieren Sie uns
120-277V 50/60Hz
Leuchtenkörperoptionen
Doppelte elektrostatische Lackierung

Technische details



Zertifikate
CE, UKCA
Montage
Aufputzmontage über eine Halterung
Klappwinkel
+45°/-45°
Gehäuse
Lorrosionsbeständiges Aluminium-Druckguß-Gehäuse
Beschichtung
Vorbehandlung zur Chromatumwandlung mit anschließender elektrostatischer Pulverbeschichtung
Verbindungselemente
Rostfreier Edelstahl (Qualität 304)
Dichtung
Silikongummi
Linse/Reflektor
PMMA Linse mit hoher optischer Effizienz
Glas/Diffuser
Getempertes Sicherheitsglas
IK-Schutzart
IK08
IP-Schutzart
IP66
Eingangsspannung
220-240V 50/60Hz
Isolationsklasse
Class I
Bereiche mit Windbelastung (EPA)
0.09 m²
Gewicht
10.93 kg
LED Modul
Hochleistungs LEDs auf Metallkern-PCB
Treiber
Eingebauter LED Treiber
Überspannungsschutz
10/10 kV
Leistungsfaktor
> 0.99
Durchgangsverdrahtung
Einführung für 1 Kabel
Betriebstemperatur
-40...50°C
Kabel
1,0m flexibles Kabel

Downloads


Varianten


Lichtverteilung
Eng
[N] Eng - 22°
Medium, eng
[MN] Medium, eng - 30°
Medium
[M] Medium - 50°
[] - 26°
Elliptisch
[EL] Elliptisch - 15x40°
Breit
[W] Breit - 111°
Bemessungslichtstrom
23372 lm
24054 lm
25275 lm
25575 lm
26884 lm
27726 lm
27826 lm
28539 lm
29989 lm
30340 lm
31892 lm
33010 lm
Bemessungsleistung
229 W
Farbtemperatur
2700 K CRI 80
3000 K CRI 80
4000 K CRI 70
4000 K CRI 80
5700 K CRI 90

Variantencode

Lichtverteilung

Bemessungslichtstrom

Bemessungsleistung

Farbtemperatur

Steuerung


Variantencode: LF8035.521-EN-N-700-740
Lichtverteilung: [N] Eng - 22°
Bemessungslichtstrom: 33010 lm
Bemessungsleistung: 229 W
Farbtemperatur: 4000 K CRI 70
Steuerung: On/Off, DALI
LF8035.521-EN-N-700-740
Lichtverteilung
[N] 22°
Bemessungslichtstrom
33010 lm
Bemessungsleistung
229 W
Farbtemperatur
4000 K CRI 70
Leuchteneffizienz
144 lm/W
Lampe
108 LED
MacAdam-Ellipse
4 SDCM
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LF8035.521-EN-N-700-827
Lichtverteilung: [N] Eng - 22°
Bemessungslichtstrom: 27826 lm
Bemessungsleistung: 229 W
Farbtemperatur: 2700 K CRI 80
Steuerung: On/Off, DALI
LF8035.521-EN-N-700-827
Lichtverteilung
[N] 22°
Bemessungslichtstrom
27826 lm
Bemessungsleistung
229 W
Farbtemperatur
2700 K CRI 80
Leuchteneffizienz
121 lm/W
Lampe
108 LED
MacAdam-Ellipse
4 SDCM
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LF8035.521-EN-N-700-830
Lichtverteilung: [N] Eng - 22°
Bemessungslichtstrom: 27826 lm
Bemessungsleistung: 229 W
Farbtemperatur: 3000 K CRI 80
Steuerung: On/Off, DALI
LF8035.521-EN-N-700-830
Lichtverteilung
[N] 22°
Bemessungslichtstrom
27826 lm
Bemessungsleistung
229 W
Farbtemperatur
3000 K CRI 80
Leuchteneffizienz
121 lm/W
Lampe
108 LED
MacAdam-Ellipse
3 SDCM
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LF8035.521-EN-N-700-840
Lichtverteilung: [N] Eng - 22°
Bemessungslichtstrom: 27826 lm
Bemessungsleistung: 229 W
Farbtemperatur: 4000 K CRI 80
Steuerung: On/Off, DALI
Lichtverteilung
[N] 22°
Bemessungslichtstrom
27826 lm
Bemessungsleistung
229 W
Farbtemperatur
4000 K CRI 80
Leuchteneffizienz
121 lm/W
Lampe
108 LED
MacAdam-Ellipse
3 SDCM
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LF8035.521-EN-N-700-957
Lichtverteilung: [N] Eng - 22°
Bemessungslichtstrom: 27826 lm
Bemessungsleistung: 229 W
Farbtemperatur: 5700 K CRI 90
Steuerung: On/Off, DALI
LF8035.521-EN-N-700-957
Lichtverteilung
[N] 22°
Bemessungslichtstrom
27826 lm
Bemessungsleistung
229 W
Farbtemperatur
5700 K CRI 90
Leuchteneffizienz
121 lm/W
Lampe
108 LED
MacAdam-Ellipse
4 SDCM
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LF8035.521-EN-MN-700-740
Lichtverteilung: [MN] Medium, eng - 30°
Bemessungslichtstrom: 30340 lm
Bemessungsleistung: 229 W
Farbtemperatur: 4000 K CRI 70
Steuerung: On/Off, DALI
LF8035.521-EN-MN-700-740
Lichtverteilung
[MN] 30°
Bemessungslichtstrom
30340 lm
Bemessungsleistung
229 W
Farbtemperatur
4000 K CRI 70
Leuchteneffizienz
132 lm/W
Lampe
108 LED
MacAdam-Ellipse
4 SDCM
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LF8035.521-EN-MN-700-827
Lichtverteilung: [MN] Medium, eng - 30°
Bemessungslichtstrom: 25575 lm
Bemessungsleistung: 229 W
Farbtemperatur: 2700 K CRI 80
Steuerung: On/Off, DALI
LF8035.521-EN-MN-700-827
Lichtverteilung
[MN] 30°
Bemessungslichtstrom
25575 lm
Bemessungsleistung
229 W
Farbtemperatur
2700 K CRI 80
Leuchteneffizienz
111 lm/W
Lampe
108 LED
MacAdam-Ellipse
4 SDCM
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LF8035.521-EN-MN-700-830
Lichtverteilung: [MN] Medium, eng - 30°
Bemessungslichtstrom: 25575 lm
Bemessungsleistung: 229 W
Farbtemperatur: 3000 K CRI 80
Steuerung: On/Off, DALI
LF8035.521-EN-MN-700-830
Lichtverteilung
[MN] 30°
Bemessungslichtstrom
25575 lm
Bemessungsleistung
229 W
Farbtemperatur
3000 K CRI 80
Leuchteneffizienz
111 lm/W
Lampe
108 LED
MacAdam-Ellipse
3 SDCM
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LF8035.521-EN-MN-700-840
Lichtverteilung: [MN] Medium, eng - 30°
Bemessungslichtstrom: 25575 lm
Bemessungsleistung: 229 W
Farbtemperatur: 4000 K CRI 80
Steuerung: On/Off, DALI
Lichtverteilung
[MN] 30°
Bemessungslichtstrom
25575 lm
Bemessungsleistung
229 W
Farbtemperatur
4000 K CRI 80
Leuchteneffizienz
111 lm/W
Lampe
108 LED
MacAdam-Ellipse
3 SDCM
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LF8035.521-EN-MN-700-957
Lichtverteilung: [MN] Medium, eng - 30°
Bemessungslichtstrom: 25575 lm
Bemessungsleistung: 229 W
Farbtemperatur: 5700 K CRI 90
Steuerung: On/Off, DALI
LF8035.521-EN-MN-700-957
Lichtverteilung
[MN] 30°
Bemessungslichtstrom
25575 lm
Bemessungsleistung
229 W
Farbtemperatur
5700 K CRI 90
Leuchteneffizienz
111 lm/W
Lampe
108 LED
MacAdam-Ellipse
4 SDCM
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LF8035.521-EN-M-700-740
Lichtverteilung: [M] Medium - 50°
Bemessungslichtstrom: 27726 lm
Bemessungsleistung: 229 W
Farbtemperatur: 4000 K CRI 70
Steuerung: On/Off, DALI
Lichtverteilung
[M] 50°
Bemessungslichtstrom
27726 lm
Bemessungsleistung
229 W
Farbtemperatur
4000 K CRI 70
Leuchteneffizienz
121 lm/W
Lampe
108 LED
MacAdam-Ellipse
4 SDCM
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LF8035.521-EN-M-700-827
Lichtverteilung: [M] Medium - 50°
Bemessungslichtstrom: 23372 lm
Bemessungsleistung: 229 W
Farbtemperatur: 2700 K CRI 80
Steuerung: On/Off, DALI
Lichtverteilung
[M] 50°
Bemessungslichtstrom
23372 lm
Bemessungsleistung
229 W
Farbtemperatur
2700 K CRI 80
Leuchteneffizienz
102 lm/W
Lampe
108 LED
MacAdam-Ellipse
4 SDCM
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LF8035.521-EN-M-700-830
Lichtverteilung: [M] Medium - 50°
Bemessungslichtstrom: 23372 lm
Bemessungsleistung: 229 W
Farbtemperatur: 3000 K CRI 80
Steuerung: On/Off, DALI
Lichtverteilung
[M] 50°
Bemessungslichtstrom
23372 lm
Bemessungsleistung
229 W
Farbtemperatur
3000 K CRI 80
Leuchteneffizienz
102 lm/W
Lampe
108 LED
MacAdam-Ellipse
3 SDCM
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LF8035.521-EN-M-700-840
Lichtverteilung: [M] Medium - 50°
Bemessungslichtstrom: 23372 lm
Bemessungsleistung: 229 W
Farbtemperatur: 4000 K CRI 80
Steuerung: On/Off, DALI
Lichtverteilung
[M] 50°
Bemessungslichtstrom
23372 lm
Bemessungsleistung
229 W
Farbtemperatur
4000 K CRI 80
Leuchteneffizienz
102 lm/W
Lampe
108 LED
MacAdam-Ellipse
3 SDCM
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LF8035.521-EN-M-700-957
Lichtverteilung: [M] Medium - 50°
Bemessungslichtstrom: 23372 lm
Bemessungsleistung: 229 W
Farbtemperatur: 5700 K CRI 90
Steuerung: On/Off, DALI
Lichtverteilung
[M] 50°
Bemessungslichtstrom
23372 lm
Bemessungsleistung
229 W
Farbtemperatur
5700 K CRI 90
Leuchteneffizienz
102 lm/W
Lampe
108 LED
MacAdam-Ellipse
4 SDCM
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000

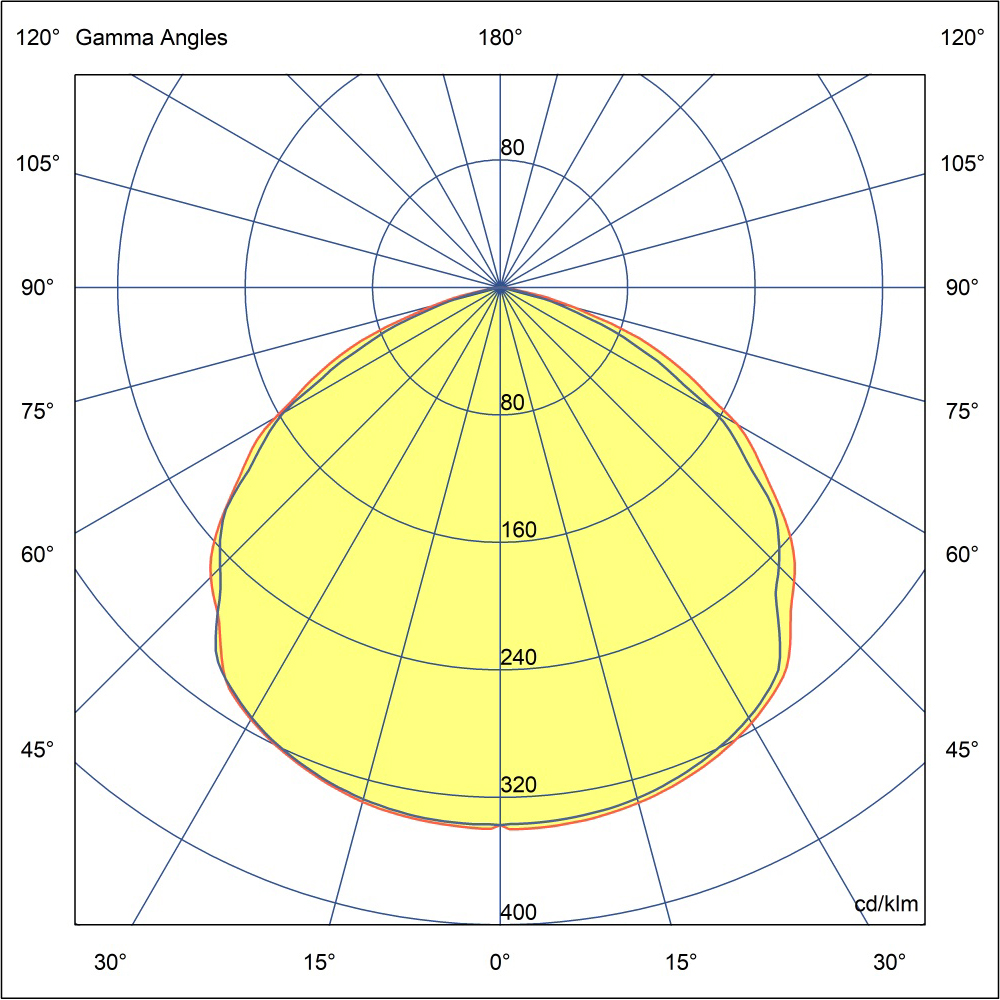

Variantencode: LF8035.521-EN-W-700-740
Lichtverteilung: [W] Breit - 111°
Bemessungslichtstrom: 29989 lm
Bemessungsleistung: 229 W
Farbtemperatur: 4000 K CRI 70
Steuerung: On/Off, DALI
LF8035.521-EN-W-700-740
Lichtverteilung
[W] 111°
Bemessungslichtstrom
29989 lm
Bemessungsleistung
229 W
Farbtemperatur
4000 K CRI 70
Leuchteneffizienz
130 lm/W
Lampe
108 LED
MacAdam-Ellipse
4 SDCM
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LF8035.521-EN-W-700-827
Lichtverteilung: [W] Breit - 111°
Bemessungslichtstrom: 25275 lm
Bemessungsleistung: 229 W
Farbtemperatur: 2700 K CRI 80
Steuerung: On/Off, DALI
LF8035.521-EN-W-700-827
Lichtverteilung
[W] 111°
Bemessungslichtstrom
25275 lm
Bemessungsleistung
229 W
Farbtemperatur
2700 K CRI 80
Leuchteneffizienz
110 lm/W
Lampe
108 LED
MacAdam-Ellipse
4 SDCM
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LF8035.521-EN-W-700-830
Lichtverteilung: [W] Breit - 111°
Bemessungslichtstrom: 25275 lm
Bemessungsleistung: 229 W
Farbtemperatur: 3000 K CRI 80
Steuerung: On/Off, DALI
LF8035.521-EN-W-700-830
Lichtverteilung
[W] 111°
Bemessungslichtstrom
25275 lm
Bemessungsleistung
229 W
Farbtemperatur
3000 K CRI 80
Leuchteneffizienz
110 lm/W
Lampe
108 LED
MacAdam-Ellipse
3 SDCM
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LF8035.521-EN-W-700-840
Lichtverteilung: [W] Breit - 111°
Bemessungslichtstrom: 25275 lm
Bemessungsleistung: 229 W
Farbtemperatur: 4000 K CRI 80
Steuerung: On/Off, DALI
Lichtverteilung
[W] 111°
Bemessungslichtstrom
25275 lm
Bemessungsleistung
229 W
Farbtemperatur
4000 K CRI 80
Leuchteneffizienz
110 lm/W
Lampe
108 LED
MacAdam-Ellipse
3 SDCM
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LF8035.521-EN-W-700-957
Lichtverteilung: [W] Breit - 111°
Bemessungslichtstrom: 25275 lm
Bemessungsleistung: 229 W
Farbtemperatur: 5700 K CRI 90
Steuerung: On/Off, DALI
LF8035.521-EN-W-700-957
Lichtverteilung
[W] 111°
Bemessungslichtstrom
25275 lm
Bemessungsleistung
229 W
Farbtemperatur
5700 K CRI 90
Leuchteneffizienz
110 lm/W
Lampe
108 LED
MacAdam-Ellipse
4 SDCM
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LF8035.521-EN-EL-700-740
Lichtverteilung: [EL] Elliptisch - 15x40°
Bemessungslichtstrom: 28539 lm
Bemessungsleistung: 229 W
Farbtemperatur: 4000 K CRI 70
Steuerung: On/Off, DALI
LF8035.521-EN-EL-700-740
Lichtverteilung
[EL] 15x40°
Bemessungslichtstrom
28539 lm
Bemessungsleistung
229 W
Farbtemperatur
4000 K CRI 70
Leuchteneffizienz
124 lm/W
Lampe
108 LED
MacAdam-Ellipse
4 SDCM
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LF8035.521-EN-EL-700-827
Lichtverteilung: [EL] Elliptisch - 15x40°
Bemessungslichtstrom: 24054 lm
Bemessungsleistung: 229 W
Farbtemperatur: 2700 K CRI 80
Steuerung: On/Off, DALI
LF8035.521-EN-EL-700-827
Lichtverteilung
[EL] 15x40°
Bemessungslichtstrom
24054 lm
Bemessungsleistung
229 W
Farbtemperatur
2700 K CRI 80
Leuchteneffizienz
105 lm/W
Lampe
108 LED
MacAdam-Ellipse
3 SDCM
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LF8035.521-EN-EL-700-830
Lichtverteilung: [EL] Elliptisch - 15x40°
Bemessungslichtstrom: 24054 lm
Bemessungsleistung: 229 W
Farbtemperatur: 3000 K CRI 80
Steuerung: On/Off, DALI
LF8035.521-EN-EL-700-830
Lichtverteilung
[EL] 15x40°
Bemessungslichtstrom
24054 lm
Bemessungsleistung
229 W
Farbtemperatur
3000 K CRI 80
Leuchteneffizienz
105 lm/W
Lampe
108 LED
MacAdam-Ellipse
3 SDCM
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LF8035.521-EN-EL-700-840
Lichtverteilung: [EL] Elliptisch - 15x40°
Bemessungslichtstrom: 24054 lm
Bemessungsleistung: 229 W
Farbtemperatur: 4000 K CRI 80
Steuerung: On/Off, DALI
LF8035.521-EN-EL-700-840
Lichtverteilung
[EL] 15x40°
Bemessungslichtstrom
24054 lm
Bemessungsleistung
229 W
Farbtemperatur
4000 K CRI 80
Leuchteneffizienz
105 lm/W
Lampe
108 LED
MacAdam-Ellipse
4 SDCM
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LF8035.521-EN-EL-700-957
Lichtverteilung: [EL] Elliptisch - 15x40°
Bemessungslichtstrom: 24054 lm
Bemessungsleistung: 229 W
Farbtemperatur: 5700 K CRI 90
Steuerung: On/Off, DALI
LF8035.521-EN-EL-700-957
Lichtverteilung
[EL] 15x40°
Bemessungslichtstrom
24054 lm
Bemessungsleistung
229 W
Farbtemperatur
5700 K CRI 90
Leuchteneffizienz
105 lm/W
Lampe
108 LED
MacAdam-Ellipse
4 SDCM
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LF8035.521-EN-N2-700-740
Lichtverteilung: [] - 26°
Bemessungslichtstrom: 31892 lm
Bemessungsleistung: 229 W
Farbtemperatur: 4000 K CRI 70
Steuerung: On/Off, DALI
Bemessungslichtstrom
31892 lm
Bemessungsleistung
229 W
Farbtemperatur
4000 K CRI 70
Leuchteneffizienz
139 lm/W
Lampe
108 LED
MacAdam-Ellipse
4 SDCM
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LF8035.521-EN-N2-700-827
Lichtverteilung: [] - 26°
Bemessungslichtstrom: 26884 lm
Bemessungsleistung: 229 W
Farbtemperatur: 2700 K CRI 80
Steuerung: On/Off, DALI
Bemessungslichtstrom
26884 lm
Bemessungsleistung
229 W
Farbtemperatur
2700 K CRI 80
Leuchteneffizienz
117 lm/W
Lampe
108 LED
MacAdam-Ellipse
4 SDCM
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LF8035.521-EN-N2-700-830
Lichtverteilung: [] - 26°
Bemessungslichtstrom: 26884 lm
Bemessungsleistung: 229 W
Farbtemperatur: 3000 K CRI 80
Steuerung: On/Off, DALI
Bemessungslichtstrom
26884 lm
Bemessungsleistung
229 W
Farbtemperatur
3000 K CRI 80
Leuchteneffizienz
117 lm/W
Lampe
108 LED
MacAdam-Ellipse
3 SDCM
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000

Sonderausstattungen


120-277V 50/60Hz

[UNI]

120-277V 50/60Hz

Bitte kontaktieren Sie uns
Doppelte elektrostatische Lackierung

[DPC]

Doppelte elektrostatische Lackierung

Leuchtenkörperoptionen

Alle Helligkeits- und Leistungswerte sind laut den entsprechenden IES, CIE und geltenden Normen abgeleitet worden.

Beschreibungen
Varianten

Lichtverteilung

Betriebsstrom


Eng
[N]

Eng

Medium, eng
[MN]

Medium, eng

Medium
[M]

Medium

Breit
[W]

Breit

Elliptisch
[EL]

Elliptisch

Betriebsstrom


700 mA
[700]

700 mA

Farbtemperatur


2700 K CRI 80
[827]

2700 K CRI 80

3000 K CRI 80
[830]

3000 K CRI 80

4000 K CRI 70
[740]

4000 K CRI 70

4000 K CRI 80
[840]

4000 K CRI 80

5700 K CRI 90
[957]

5700 K CRI 90

Optionen

Steuerung

Produktfarben


On/Off
[ONOFF]

On/Off

DALI
[DALI]

DALI

Produktfarben


Anthrazitgrau
[HM3]

Anthrazitgrau

Hellgrau
[HM4]

Hellgrau

Kundenspezifische farben (Bitte geben Sie die RAL Nummer an)
[CC]

Kundenspezifische farben (Bitte geben Sie die RAL Nummer an)
