DOMINO 3 Module
LP4034.683-EN
Varyantlar
Işık dağılımı
[T2] 130x85°
Nominal LED ışık akısı
13380 - 14400 lm
Nominal LED gücü
96 W (700 mA)
Ölçülen armatür ışık akısı
11091 - 11925 lm
Ölçülen armatür gücü
105 W
Renk sıcaklığı
3000 K CRI 80, 4000 K CRI 70
BUG derecelendirmesi
B2-U0-G2
Ömür L90B50
>60, 000
Ömür L80B50
>60, 000
Seçenekler
Kontrol
On/Off, 1-10V, AstroDIM(3-Step)
Giriş gerilimi
220-240V 50/60Hz, 120-277V 50/60Hz
Yalıtım sınıfı
Class I
Ürün renkleri
Yükseklik
3 m, 4 m, 5 m, 6 m
Ekstralar
Son kat seçenekleri
Çift kaplama
Işık çıkışı
Sabit ışık çıkışı
Technical details
Gövde
Korozyon dayanımlı alüminyum hazne
Yüzey
Elektrostatik toz boya
Bağlantı elemanları
Paslanmaz çelik (304 sınıfı)
Conta
Silikon
Lens / Reflektör
Yüksek yansıtma özellikli ve çok yüzlü alüminyum kaplama reflektör
Cam / Difüzör
Biyo bazlı, bifenol A ile güçlendirilmiş difüzör
Darbe koruması
IK08
Giriş koruması
IP66
Ağırlık
37 kg (3m), 43 kg (4m)
LED modül
Metal PCB üzerine dizgilenmiş yüksek güçlü LED çipler
Sürücü
Dahili LED Sürücü
Sürücü aşırı gerilim koruması
6/6 kV
Güç faktörü
> 0.95
Seri kablolama
Tek kablo girişi
Çalışma sıcaklığı
-40...50°C
Direk detayı
Direkler flanş plakası ile tedarik edilir. Flanş kapağı ve ankraj aksesuar olarak sipariş edilebilir. Gömülü taban seçeneği vardır
İndirilebilecekler
Varyantlar
Işık dağılımı
[T2] Tip II, Asimetrik, Kenara ışık atışı - 130x85°
Nominal LED ışık akısı
13380 lm
14400 lm
Nominal LED gücü
96 W
Renk sıcaklığı
3000 K CRI 80
4000 K CRI 70
Varyant kodu
Varyant ismi
Optik
Nominal LED ışık akısı
Varyant kodu: LP4034.683-EN-T2-700-740
Varyant ismi: MILESTONE EVO 12 - 96W - 700mA - 4000K CRI 70
Optik: [T2] Tip II, Asimetrik, Kenara ışık atışı - 130x85°
Nominal LED ışık akısı: 14400 lm
Nominal LED ışık akısı
14400 lm
Nominal LED gücü
96 W
Ölçülen armatür ışık akısı
11925 lm
Ölçülen armatür gücü
105 W
Armatür etkinliği
114 lm/W
Lamba
12 LED
Renk Sapması
3 SDCM
BUG derecelendirmesi
B2-U0-G2
Ömür L90B50
>60,000
Ömür L80B50
>60,000
Varyant kodu: LP4034.683-EN-T2-700-830
Varyant ismi: MILESTONE EVO 12 - 96W - 700mA - 3000K CRI 80
Optik: [T2] Tip II, Asimetrik, Kenara ışık atışı - 130x85°
Nominal LED ışık akısı: 13380 lm
Nominal LED ışık akısı
13380 lm
Nominal LED gücü
96 W
Ölçülen armatür ışık akısı
11091 lm
Ölçülen armatür gücü
105 W
Armatür etkinliği
106 lm/W
Lamba
12 LED
Renk Sapması
3 SDCM
BUG derecelendirmesi
B2-U0-G2
Ömür L90B50
>60,000
Ömür L80B50
>60,000

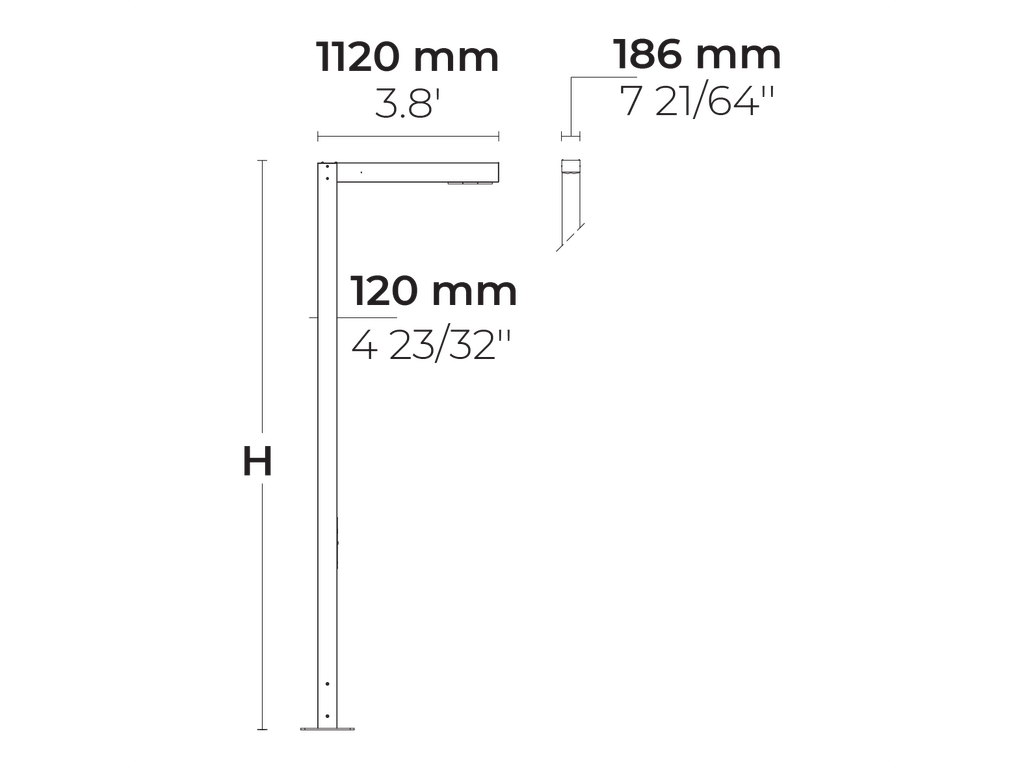

Direkler (İçinde)
Product specific poles with flange plate
Varyant kodu
Yükseklik
Çap / Boyutlar
Spigot çapı
Varyant kodu: PAFD.R01.T003-H3
Yükseklik: 3 m
Çap / Boyutlar: 180*120 mm
Spigot çapı:
Varyant kodu: PAFD.R01.T003-H4
Yükseklik: 4 m
Çap / Boyutlar: 180*120 mm
Spigot çapı:
Varyant kodu: PAFD.R01.T003-H5
Yükseklik: 5 m
Çap / Boyutlar: 180*120 mm
Spigot çapı:
Varyant kodu: PAFD.R01.T003-H6
Yükseklik: 6 m
Çap / Boyutlar: 180*120 mm
Spigot çapı:
Tanımlar
Varyantlar
Işık dağılımı
Sürme akımı
[T2]
Tip II, Asimetrik, Kenara ışık atışı
Sürme akımı
[700]
700 mA
Renk sıcaklığı
[830]
3000 K CRI 80
[740]
4000 K CRI 70
Seçenekler
Kontrol
Giriş gerilimi
[ONOFF]
On/Off
[1-10V]
1-10V
[ASTRO]
AstroDIM(3-Step)
Giriş gerilimi
[EN]
220-240V 50/60Hz
[UNI]
120-277V 50/60Hz
Yalıtım sınıfı
Ürün renkleri
[C1]
Class I
Ürün renkleri
[HM1]
Siyah (Dokulu)
[HM2]
Koyu gri (Dokulu)
[HM3]
Antrasit gri (Dokulu)
[HM4]
Açık gri (Dokulu)
[HM5]
Beyaz (Dokulu)
[HM6]
Kahverengi (Dokulu)
[CC]
Özel renk (Lütfen RAL kodunu belirtin)
Ekstralar
Son kat seçenekleri
Işık çıkışı
[DC]
Çift kaplama
Işık çıkışı
[CLO]
Sabit ışık çıkışı
