PRIFMA PT AFX 2 Module

Name: PRIFMA PT AFX 2 Module
Brand: HEPER
SKU: LP2046.862-EN
Availability: InStock

LP2046.862-EN

Загрузки

Спецификация семейства

1.01 MB PDF

Спецификация изделия

0.35 MB PDF

Изображения продуктов

2.18 MB ZIP

Файлы фотометрии (IES)

ZIP

Файлы фотометрии (LDT)

ZIP

Технический чертеж

0.06 MB PDF

Технический чертеж (изображение)

0.07 MB PNG

Файлы сертификатов

ZIP

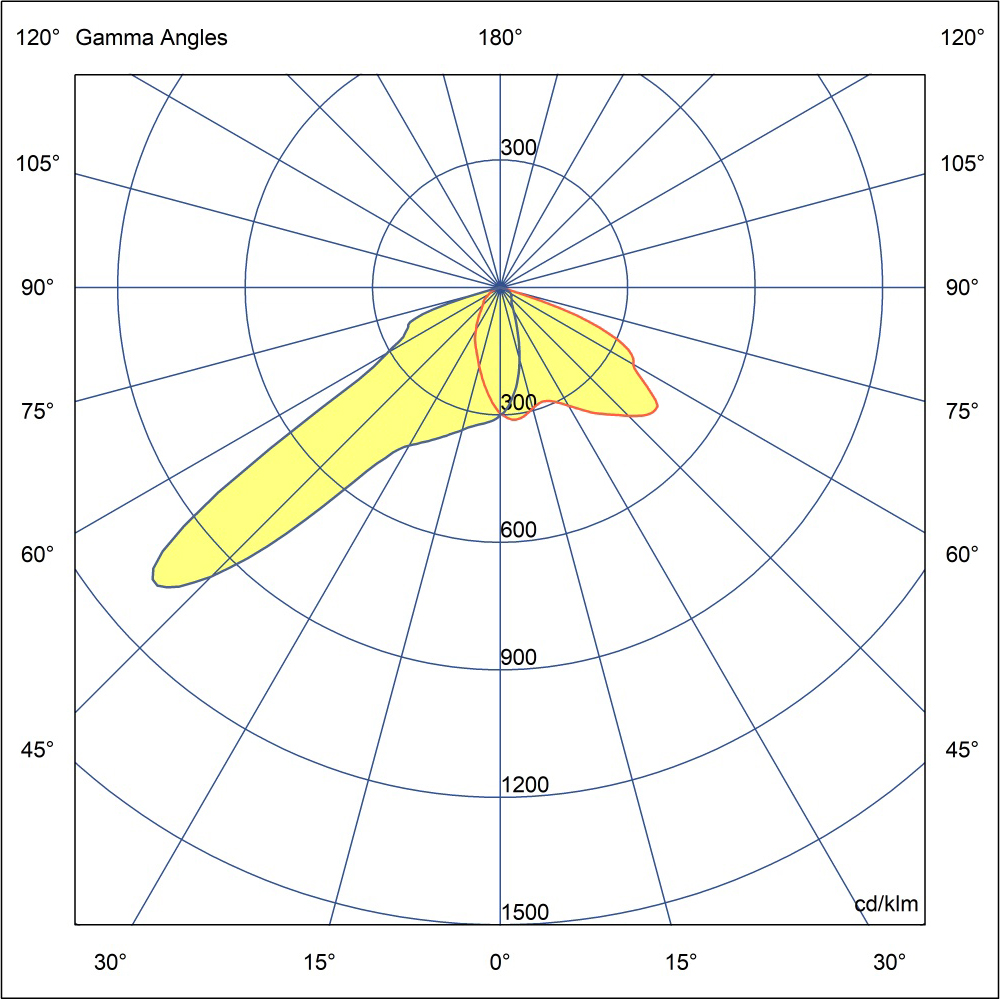

Распределение света

[P4] 20x78°, [T1] 111x48°, [T2] 133x48°, [T2-2] 149x54°, [T3] 143x63°, [T4] 117x64°, [T5] 117°

Световой поток светильника

3785 - 7645 lm

Номинальная входная мощность

34 - 67 W

CCT

2700K, 3000K, 4000K

CRI

Ra80

Контроль

On/Off, DALI

Цвета изделия

Дополнительно

Световой поток

Постоянный световой поток, Призматическое стекло

Проконсультируйтесь с заводом-изготовителем

120-277V 50/60Hz

Эффективность светильника

104 - 125 lm/W

Отклонение цвета

3 SDCM

Рейтинг ошибок

B1-U0-G1, B2-U0-G1, B2-U1-G1, B3-U0-G1, B1-U0-G0, B1-U1-G1, B2-U0-G0, B3-U0-G0

Срок службы L90B10 (час)

>102, 000

Корпус

Корпус из морского алюминия

Пускатель

Встроенный светодиодный драйвер

Входное напряжение

220-240V 50/60Hz

Примечания

Призматическое стекло повышает визуальный комфорт и изменяет распределение света, уменьшая световой поток примерно на 10%. Для получения технических характеристик призматического стекла и файлов фотометрии свяжитесь с заводом-изготовителем. Для получения спецификаций с опциями Turtle Friendly и файлов фотометрии обратитесь на завод. Данное изделие следует использовать только с цилиндрическими столбами диаметром Ø148 и высотой 6-8 м.

Конфигуратор

Название проекта

Тип

Количество

Дата

Примечание

Код заказа варианта

LP2046.862-EN-_-_-_-_-EN-C1-_-_-___

Требуются варианты

Варианты

Распределение света

[P4]
Специальное распределение пешеходных переходов - движение по правой стороне
20x78°

[T1]
Тип I, Асимметричный, Боковой
111x48°

[T2]
Тип II, Асимметричный, Боковой
133x48°

[T2-2]
Тип II, Асимметричный, Боковой
149x54°

[T3]
Тип III, Асимметричный, Боковой
143x63°

[T4]
Тип IV, Асимметричный, Передний
117x64°

[T5]
Тип V, Симметричный
117°

Номинальная входная мощность

[350]
34 W

[500]
48 W

[700]
67 W

Цветовая температура

[827]
2700 K CRI 80

[830]
3000 K CRI 80

[840]
4000 K CRI 80

Опции

Контроль

[ONOFF]
On/Off

[DALI]
DALI

Цвета изделия

[HM1]

Черный

[HM2]

Темно-серый

[HM3]

Антрацитово-серый

[HM4]

Светло-серый

[HM5]

Белый

[HM6]

Бронза

[CC]

Индивидуальный цвет (укажите код RAL)

Дополнительно

Световой поток

[CLO]
Постоянный световой поток

[PG]
Призматическое стекло

Проконсультируйтесь с заводом-изготовителем

[UNI]
120-277V 50/60Hz

Требуются варианты

Технические детали

Сертификаты

CE, UKCA, EAC, Turtle Friendly

Монтаж

Прямой монтаж на столб. Ø148 mm

Отделка

Предварительная обработка хроматом с последующим электростатическим порошковым покрытием

Крепеж

Нержавеющая сталь (марка 304)

Прокладка

Жидкий силикон

Линза / Отражатель

Линзы ПММА с высокой оптической эффективностью

Стекло / Диффузор

Закаленное безопасное стекло

Защита от ударов

IK08

Защита от проникновения

IP66

Класс изоляции

Class I

Вес

9 kg

Светодиодный модуль

Светодиоды высокой мощности на печатной плате с металлическим сердечником

Защита пускателя от перенапряжения

10/6 kV

Коэффициент мощности

> 0.95

Через проводку

Один кабельный ввод

Рабочая температура

-40...50°C

Кабель

0,5 м гибкого кабеля

Дополнительно

[CLO]

Постоянный световой поток

Световой поток

[PG]

Призматическое стекло

Световой поток

[UNI]

120-277V 50/60Hz

Проконсультируйтесь с заводом-изготовителем

Опоры (Заказывается отдельно)

Цилиндрические алюминиевые опоры с фланцевой пластиной

Код продукта

Высота

Диаметр / Размеры

Диаметр патрубка

Код продукта: PAFC.D148-EN-H06-S148

Высота: 6m

Диаметр / Размеры: Ø148mm

Диаметр патрубка: Ø148mm

Код продукта: PAFC.D148-EN-H07-S148

Высота: 7m

Диаметр / Размеры: Ø148mm

Диаметр патрубка: Ø148mm

Код продукта: PAFC.D148-EN-H08-S148

Высота: 8m

Диаметр / Размеры: Ø148mm

Диаметр патрубка: Ø148mm

Все значения потока и мощности получены в соответствии с соответствующими стандартами IES, CIE и применимыми стандартами.

Описания

Варианты

Распределение света

Ток привода

[T1]

Тип I, Асимметричный, Боковой

[T2]

Тип II, Асимметричный, Боковой

[T2-2]

Тип II, Асимметричный, Боковой

[T3]

Тип III, Асимметричный, Боковой

[T4]

Тип IV, Асимметричный, Передний

[T5]

Тип V, Симметричный

[P4]

Специальное распределение пешеходных переходов - движение по правой стороне

Ток привода

[350]

350 mA

[500]

500 mA

[700]

700 mA

Цветовая температура

[827]

2700 K CRI 80

[830]

3000 K CRI 80

[840]

4000 K CRI 80

Опции

Контроль

Цвета изделия

[ONOFF]

On/Off

[DALI]

DALI

Цвета изделия

[HM1]

Черный

[HM2]

Темно-серый

[HM3]

Антрацитово-серый

[HM4]

Светло-серый

[HM5]

Белый

[HM6]

Бронза

[CC]

Индивидуальный цвет (укажите код RAL)

PRIFMA PT AFX 2 Module

LP2046.862-EN

Загрузки

LP2046.862-EN-_-_-_-_-EN-C1-_-_-___

Технические детали

Дополнительно

[CLO]

[PG]

[UNI]

Опоры (Заказывается отдельно)

Распределение света

Ток привода

Ток привода

Цветовая температура

Контроль

Цвета изделия

Цвета изделия

Гордый представитель

HEPER Lighting Global

HEPER Aydınlatma Türkiye

HEPER Lighting USA

HEPER Beleuchtung Deutschland

Регион и язык

PRIFMA PT AFX 2 Module

LP2046.862-EN

Загрузки

LP2046.862-EN-___-___-___-___-EN-C1-___-___-___

Технические детали

Дополнительно

[CLO]

[PG]

[UNI]

Опоры (Заказывается отдельно)

Сопутствующие товары

PRIFMA

PRIFMA (-)

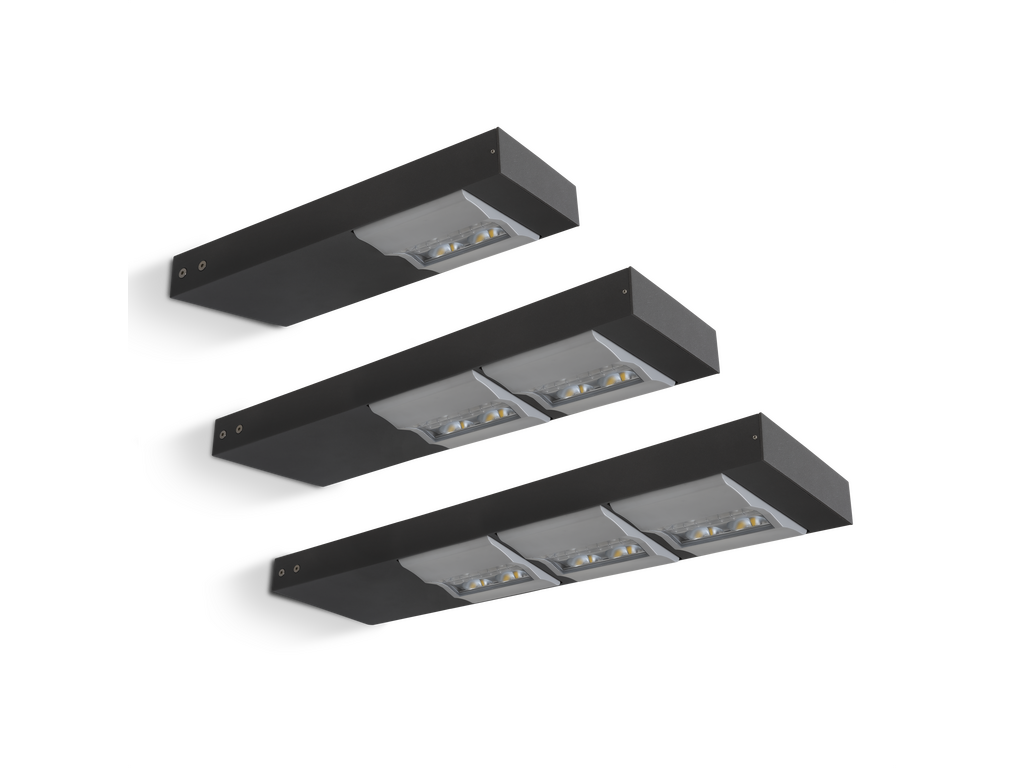

PRIFMA W
