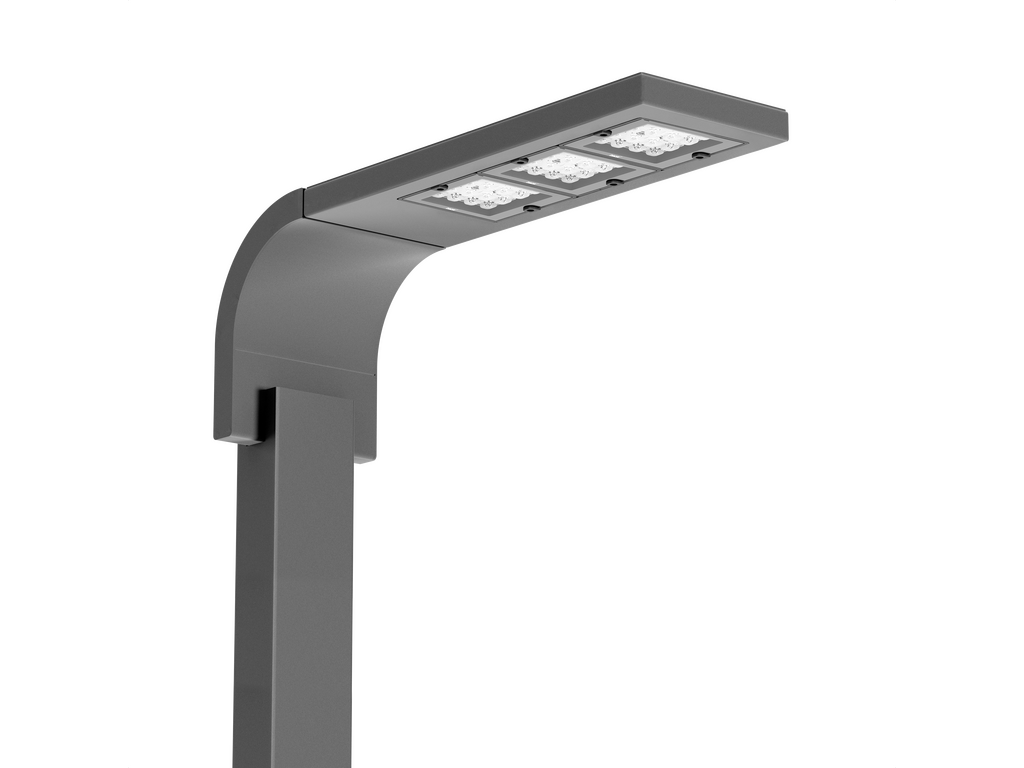

TILA S AFX 3 Module

Name: TILA S AFX 3 Module
Brand: HEPER
SKU: LL2030.863-EN
Availability: InStock

LL2030.863-EN

Загрузки

Спецификация семейства

Руководство по установке

4.06 MB PDF

Файлы фотометрии (IES)

1.93 MB ZIP

Файлы фотометрии (LDT)

1.57 MB ZIP

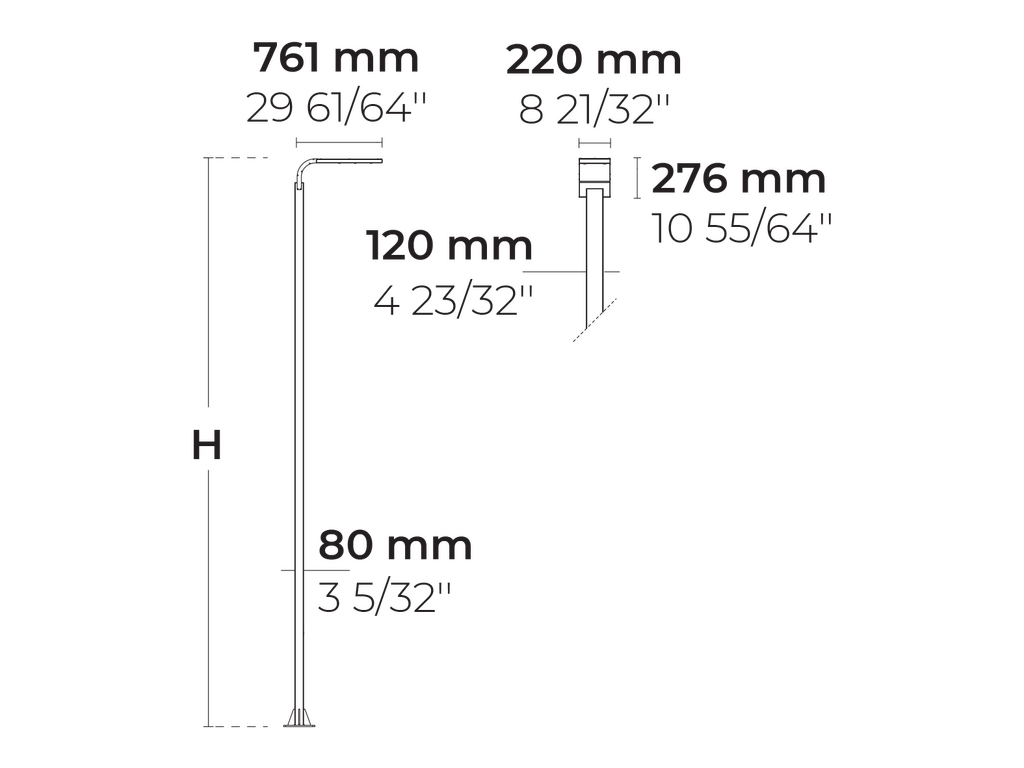

Технический чертеж

0.05 MB PDF

Технический чертеж (изображение)

Распределение света

[P4] 20x96°, [T1] 117x45°, [T2] 138x53°, [T2-2] 151x60°, [T3] 150x66°, [T4] 128x61°, [T5] 130°

Световой поток светильника

6262 - 12856 lm

Номинальная входная мощность

50 - 100 W

CCT

2700K, 3000K, 4000K

CRI

Ra80

Контроль

On/Off

Цвета изделия

Высота

3m, 4m, 5m, 6m, Нестандартная высота (пожалуйста, укажите)

Дополнительно

Световой поток

Призматическое стекло

Проконсультируйтесь с заводом-изготовителем

120-277V 50/60Hz

Варианты корпуса светильника

Двойное порошковое покрытие

Эффективность светильника

115 - 140 lm/W

Отклонение цвета

3 SDCM

Рейтинг ошибок

B2-U0-G1, B3-U1-G1, B1-U0-G1, B2-U0-G0, B2-U1-G1, B1-U1-G1, B3-U0-G0, B2-U1-G2, B3-U1-G2, B3-U0-G1

Срок службы L90B10 (час)

>102, 000

Корпус

Корпус из морского алюминия

Пускатель

Встроенный светодиодный драйвер

Входное напряжение

220-240V 50/60Hz

Примечания

Призматическое стекло повышает визуальный комфорт и изменяет распределение света, уменьшая световой поток примерно на 10%. Для получения технических характеристик призматического стекла и файлов фотометрии свяжитесь с заводом-изготовителем.

Конфигуратор

Название проекта

Тип

Количество

Дата

Примечание

Код заказа варианта

LL2030.863-EN-_-_-_-ONOFF-EN-C1-_-_-_-_-_

Варианты

Распределение света

[P4]
Специальное распределение пешеходных переходов - движение по правой стороне
20x96°

[T1]
Тип I, Асимметричный, Боковой
117x45°

[T2]
Тип II, Асимметричный, Боковой
138x53°

[T2-2]
Тип II, Асимметричный, Боковой
151x60°

[T3]
Тип III, Асимметричный, Боковой
150x66°

[T4]
Тип IV, Асимметричный, Передний
128x61°

[T5]
Тип V, Симметричный
130°

Номинальная входная мощность

[350]
50 W

[500]
72 W

[700]
100 W

Цветовая температура

[827]
2700 K CRI 80

[830]
3000 K CRI 80

[840]
4000 K CRI 80

Опции

Контроль

[ONOFF]
On/Off

Цвета изделия

[HM1]

Черный

[HM2]

Темно-серый

[HM3]

Антрацитово-серый

[HM4]

Светло-серый

[HM5]

Белый

[HM6]

Бронза

[CC]

Индивидуальный цвет (укажите код RAL)

Высота

[H03]
3m

[H04]
4m

[H05]
5m

[H06]
6m

[HC]
Нестандартная высота (пожалуйста, укажите)

Дополнительно

Световой поток

[PG]
Призматическое стекло

Проконсультируйтесь с заводом-изготовителем

[UNI]
120-277V 50/60Hz

Варианты корпуса светильника

[DPC]
Двойное порошковое покрытие

Технические детали

Сертификаты

CE, UKCA, EAC

Монтаж

Прямая опора или боковой кронштейн для установки. Патрубок: Ø60 мм x 100 мм

Отделка

Предварительная обработка хроматом с последующим электростатическим порошковым покрытием

Крепеж

Нержавеющая сталь (марка 304)

Прокладка

Жидкий силикон

Линза / Отражатель

Линзы ПММА с высокой оптической эффективностью

Стекло / Диффузор

Закаленное безопасное стекло

Защита от ударов

IK08

Защита от проникновения

IP66

Класс изоляции

Class I

Вес

27.42 kg (5 m), 30.57 kg (6 m)

Светодиодный модуль

Светодиоды высокой мощности на печатной плате с металлическим сердечником

Защита пускателя от перенапряжения

10/6 kV

Коэффициент мощности

> 0.95

Через проводку

Один кабельный ввод

Рабочая температура

-40...50°C

Кабель

0,5 м гибкого кабеля

Размеры упаковочной коробки

40*35*7 cm

Деталь опоры

Опоры поставляются с фланцевой пластиной. Фланцевую крышку и крепление можно заказать отдельно. Встроенное основание является опцией

Дополнительно

[PG]

Призматическое стекло

Световой поток

[UNI]

120-277V 50/60Hz

Проконсультируйтесь с заводом-изготовителем

[DPC]

Двойное порошковое покрытие

Варианты корпуса светильника

Опоры (Включая)

Специальные опоры для изделия с фланцевой пластиной

Код продукта

Высота

Диаметр / Размеры

Диаметр патрубка

Код продукта: PAFD.TLS-EN-H03

Высота: 3m

Диаметр / Размеры: 120*80mm

Диаметр патрубка:

Код продукта: PAFD.TLS-EN-H04

Высота: 4m

Диаметр / Размеры: 120*80mm

Диаметр патрубка:

Код продукта: PAFD.TLS-EN-H05

Высота: 5m

Диаметр / Размеры: 120*80mm

Диаметр патрубка:

Код продукта: PAFD.TLS-EN-H06

Высота: 6m

Диаметр / Размеры: 120*80mm

Диаметр патрубка:

Все значения потока и мощности получены в соответствии с соответствующими стандартами IES, CIE и применимыми стандартами.

Описания

Варианты

Распределение света

Ток привода

[T1]

Тип I, Асимметричный, Боковой

[T2]

Тип II, Асимметричный, Боковой

[T2-2]

Тип II, Асимметричный, Боковой

[T3]

Тип III, Асимметричный, Боковой

[T4]

Тип IV, Асимметричный, Передний

[T5]

Тип V, Симметричный

[P4]

Специальное распределение пешеходных переходов - движение по правой стороне

Ток привода

[350]

350 mA

[500]

500 mA

[700]

700 mA

Цветовая температура

[827]

2700 K CRI 80

[830]

3000 K CRI 80

[840]

4000 K CRI 80

Опции

Контроль

Цвета изделия

[ONOFF]

On/Off

Цвета изделия

[HM1]

Черный

[HM2]

Темно-серый

[HM3]

Антрацитово-серый

[HM4]

Светло-серый

[HM5]

Белый

[HM6]

Бронза

[CC]

Индивидуальный цвет (укажите код RAL)
