WINGS 2 Module

WINGS 2 ModuleWINGS 2 Module
WINGS 2 ModuleWINGS 2 Module

LL2012.682-EN

CEIK08IP66Class I
Varyantlar

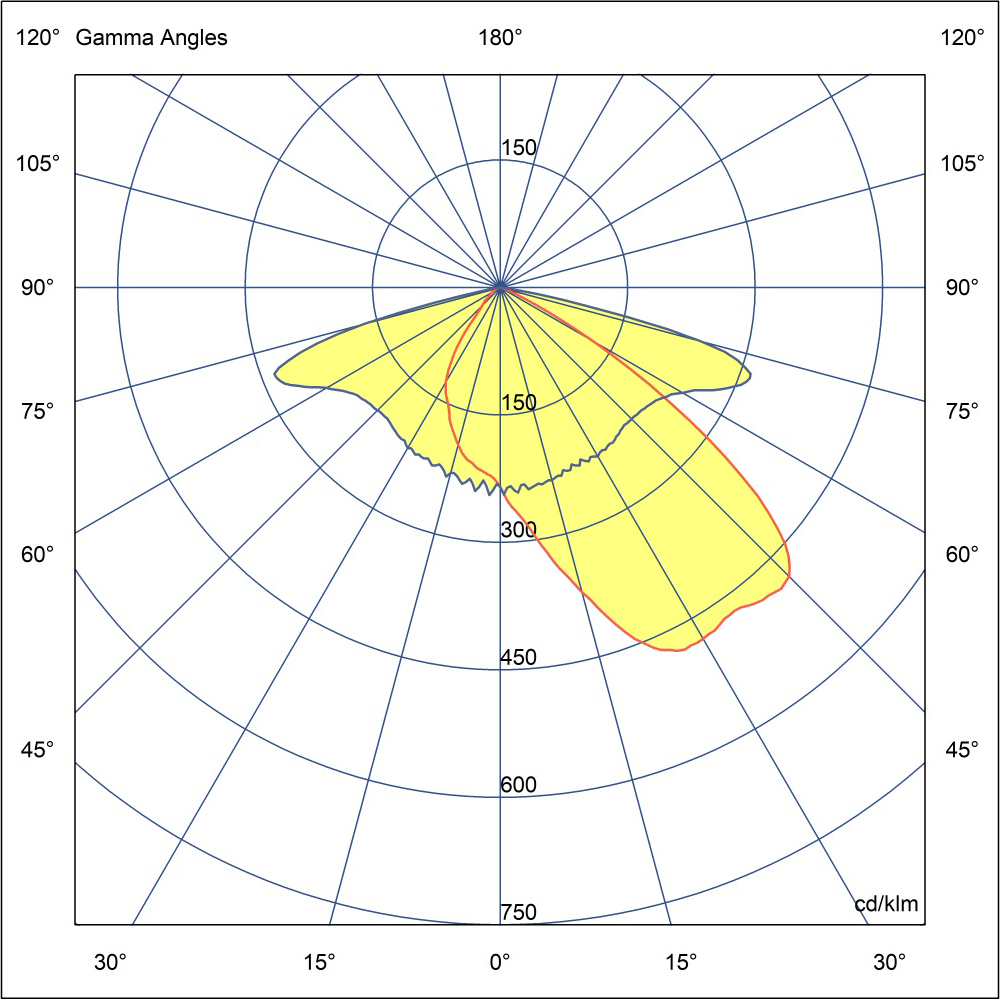

Işık dağılımı
[T2-S] 130° x 85°
Nominal LED lümen akısı
9600 lm, 8920 lm
Nominal LED gücü
64 W (700 mA)
Renk sıcaklığı
4000 K CRI 70, 3000 K CRI 80
Seçenekler
Kontrol
On/Off, 1-10V, AstroDIM
Giriş gerilimi
220-240V 50/60Hz, 120-277V 50/60Hz
Yalıtım sınıfı
Class I
Ürün renkleri
Siyah (Dokulu)Koyu gri (Dokulu)Antrasit gri (Dokulu)Koyu gri (Dokulu)Beyaz (Dokulu)Kahverengi (Dokulu)Özel renk (Lütfen RAL kodunu belirtin)
Yükseklik
4 m, 5 m, 6 m
Ekstralar
Son kat seçenekleri
Çift kaplama
Işık çıkışı
Sabit ışık çıkışı

Gövde
Korozyon dayanımlı alüminyum hazne
Yüzey
Elektrostatik toz boya
Bağlantı elemanları
Paslanmaz çelik (304 sınıfı)
Conta
Sıvı silikon
Lens / Reflektör
Yüksek yansıtma özellikli ve çok yüzlü alüminyum kaplama reflektör
Cam / Difüzör
Biyo bazlı, bifenol A ile güçlendirilmiş difüzör
Darbe koruması
IK08
Giriş koruması
IP66
Ağırlık
57.64 kg
LED modül
Metal PCB üzerine dizgilenmiş yüksek güçlü LED çipler
Sürücü
Dahili LED Sürücü
Sürücü aşırı gerilim koruması
6/6 kV
Güç faktörü
> 0.95
Seri kablolama
Tek kablo girişi

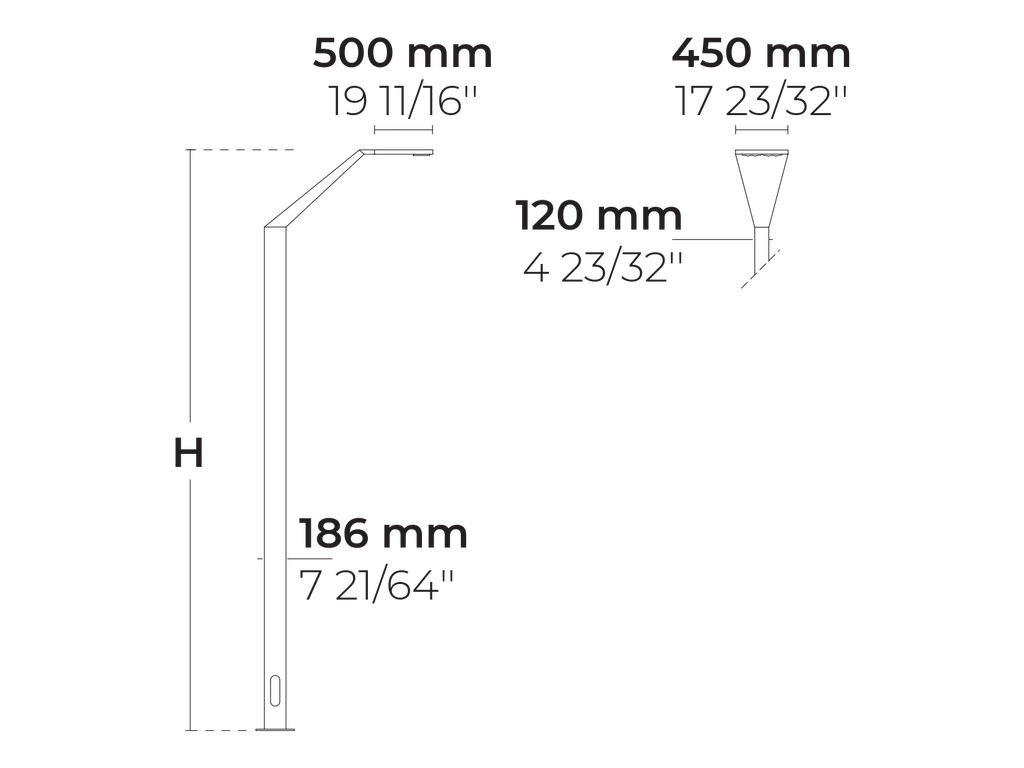

Direk detayı
Direkler flanş plakası ile tedarik edilir. Flanş kapağı ve ankraj aksesuar olarak sipariş edilebilir. Gömülü taban seçeneği vardır

İndirilebilecekler


Varyantlar


Işık dağılımı
Asimetrik, Kenara ışık atışı, Kısa
[T2-S] Asimetrik, Kenara ışık atışı, Kısa - 130° x 85°
Nominal LED lümen akısı
9600 lm
8920 lm
Nominal LED gücü
64 W
Renk sıcaklığı
4000 K CRI 70
3000 K CRI 80

Varyant kodu

Varyant ismi

Optik

Nominal LED lümen akısı


Varyant kodu: LL2012.682-EN-T2-S-700-740
Varyant ismi: MILESTONE EVO 8 - 64W - 700mA - 4000K CRI 70
Optik: [T2-S] Asimetrik, Kenara ışık atışı, Kısa - 130° x 85°
Nominal LED lümen akısı: 9600 lm
LL2012.682-EN-T2-S-700-740
Ölçülen armatür lümen akısı
7950 lm
Ölçülen armatür gücü
70 W
Armatür etkinliği
114 lm/W
Lamba
8 LED
Renk Sapması
3 SDCM
BUG derecelendirmesi
B2-U0-G1
Varyant kodu: LL2012.682-EN-T2-S-700-830
Varyant ismi: MILESTONE EVO 8 - 64W - 700mA - 3000K CRI 80
Optik: [T2-S] Asimetrik, Kenara ışık atışı, Kısa - 130° x 85°
Nominal LED lümen akısı: 8920 lm
LL2012.682-EN-T2-S-700-830
Ölçülen armatür lümen akısı
7394 lm
Ölçülen armatür gücü
70 W
Armatür etkinliği
106 lm/W
Lamba
8 LED
Renk Sapması
3 SDCM
BUG derecelendirmesi
B2-U0-G1

Tanımlar
Varyantlar

Işık dağılımı

Sürme akımı


Asimetrik, Kenara ışık atışı, Kısa
[T2-S]

Asimetrik, Kenara ışık atışı, Kısa

Sürme akımı


700 mA
[700]

700 mA

Renk sıcaklığı


3000 K CRI 80
[830]

3000 K CRI 80

4000 K CRI 70
[740]

4000 K CRI 70

Seçenekler

Kontrol

Giriş gerilimi


On/Off
[ONOFF]

On/Off

1-10V
[DIM]

1-10V

AstroDIM
[ASTRO]

AstroDIM

Giriş gerilimi


220-240V 50/60Hz
[EN]

220-240V 50/60Hz

120-277V 50/60Hz
[UNI]

120-277V 50/60Hz

Yalıtım sınıfı

Ürün renkleri


Class I
[C1]

Class I

Ürün renkleri


Siyah (Dokulu)
[HM1]

Siyah (Dokulu)

Koyu gri (Dokulu)
[HM2]

Koyu gri (Dokulu)

Antrasit gri (Dokulu)
[HM3]

Antrasit gri (Dokulu)

Koyu gri (Dokulu)
[HM4]

Koyu gri (Dokulu)

Beyaz (Dokulu)
[HM5]

Beyaz (Dokulu)

Kahverengi (Dokulu)
[HM6]

Kahverengi (Dokulu)

Özel renk (Lütfen RAL kodunu belirtin)
[CC]

Özel renk (Lütfen RAL kodunu belirtin)

Ekstralar

Son kat seçenekleri

Işık çıkışı


Çift kaplama
[DC]

Çift kaplama

Işık çıkışı


Sabit ışık çıkışı
[CLO]

Sabit ışık çıkışı
