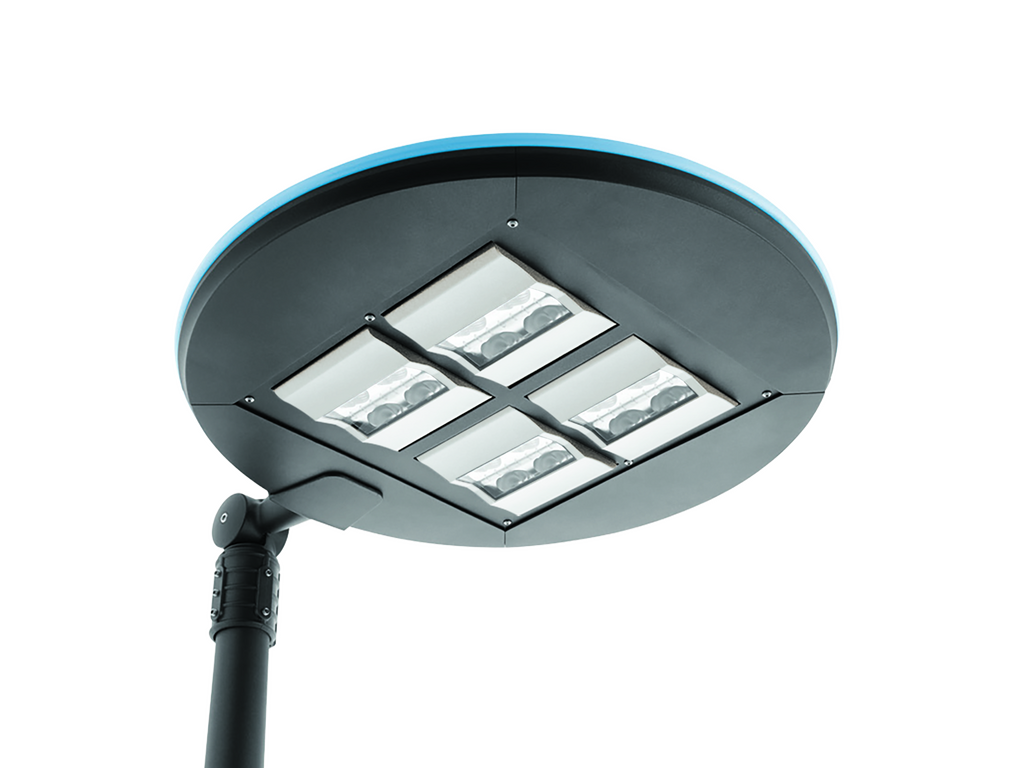

OLIVA 4 Module

OLIVA 4 ModuleOLIVA 4 ModuleOLIVA 4 ModuleOLIVA 4 ModuleOLIVA 4 ModuleOLIVA 4 Module
OLIVA 4 ModuleOLIVA 4 ModuleOLIVA 4 ModuleOLIVA 4 ModuleOLIVA 4 ModuleOLIVA 4 Module

LL2002.684-EN

CEIK08IP66Class I
Varyantlar
Işık dağılımı
[T2-S] 130° x 85°
Nominal LED ışık akısı
17840 - 19200 lm
Nominal LED gücü
128 W (700 mA)
Ölçülen armatür ışık akısı
14788 - 15900 lm
Ölçülen armatür gücü
135 W
Renk sıcaklığı
4000 K CRI 70, 3000 K CRI 80
BUG derecelendirmesi
B3-U0-G2
Ömür L90B50
>60, 000 hours
Ömür L80B50
>60, 000 hours
Seçenekler
Kontrol
On/Off, 1-10V
Giriş gerilimi
220-240V 50/60Hz, 120-277V 50/60Hz
Yalıtım sınıfı
Class I
Ürün renkleri
Siyah (Dokulu)Koyu gri (Dokulu)Antrasit gri (Dokulu)Açık gri (Dokulu)Beyaz (Dokulu)Kahverengi (Dokulu)Özel renk (Lütfen RAL kodunu belirtin)
Ekstralar
Son kat seçenekleri
Çift kaplama
Işık çıkışı
Mavi ışık renkli LED halka, Sabit ışık çıkışı, Yeşil ışık renkli LED halka

Montaj
Direk üzerine veya konsola monte edilebilir. Direk geçme aparat seçeneği Ø60 mm x 100 mm
Eğim açısı
-15°/+15°
Gövde
Korozyon dayanımlı döküm alüminyum hazne
Yüzey
Elektrostatik toz boya
Bağlantı elemanları
Paslanmaz çelik (304 sınıfı)
Conta
Sıvı silikon
Lens / Reflektör
Yüksek yansıtma özellikli ve çok yüzlü alüminyum kaplama reflektör
Cam / Difüzör
Biyo bazlı, bifenol A ile güçlendirilmiş difüzör
Darbe koruması
IK08
Giriş koruması
IP66
Rüzgar yakalama alanı (EPA)
0.42 m²
Ağırlık
17.15 kg
LED modül
Metal PCB üzerine dizgilenmiş yüksek güçlü LED çipler
Sürücü
Dahili LED Sürücü
Sürücü aşırı gerilim koruması
8/6 kV
Güç faktörü
> 0.99
Seri kablolama
Tek kablo girişi
Kablo
0.5 m elastik kablo
Notes
LED halka standart olarak Kırmızı ışık renginde (R1) teslim edilecektir. Lütfen Yeşil (G1) ve Mavi (B1) için ekstra seçenekleri kontrol edin

İndirilebilecekler


Varyantlar


Işık dağılımı
Asimetrik, Kenara ışık atışı, Kısa
[T2-S] Asimetrik, Kenara ışık atışı, Kısa - 130° x 85°
Nominal LED ışık akısı
19200 lm
17840 lm
Nominal LED gücü
128 W
Renk sıcaklığı
4000 K CRI 70
3000 K CRI 80

Varyant kodu

Varyant ismi

Optik

Nominal LED ışık akısı




Varyant kodu: LL2002.684-EN-T2-S-700-740
Varyant ismi: MILESTONE 16 - 128W - 700mA - 4000K CRI 70
Optik: [T2-S] Asimetrik, Kenara ışık atışı, Kısa - 130° x 85°
Nominal LED ışık akısı: 19200 lm
LL2002.684-EN-T2-S-700-740
Nominal LED ışık akısı
19200 lm
Nominal LED gücü
128 W
Ölçülen armatür ışık akısı
15900 lm
Ölçülen armatür gücü
135 W
Armatür etkinliği
118 lm/W
Lamba
16 LED
Renk Sapması
3 SDCM
BUG derecelendirmesi
B3-U0-G2
Ömür L90B50
>60,000 hours
Ömür L80B50
>60,000 hours
Varyant kodu: LL2002.684-EN-T2-S-700-830
Varyant ismi: MILESTONE 16 - 128W - 700mA - 3000K CRI 80
Optik: [T2-S] Asimetrik, Kenara ışık atışı, Kısa - 130° x 85°
Nominal LED ışık akısı: 17840 lm
LL2002.684-EN-T2-S-700-830
Nominal LED ışık akısı
17840 lm
Nominal LED gücü
128 W
Ölçülen armatür ışık akısı
14788 lm
Ölçülen armatür gücü
135 W
Armatür etkinliği
110 lm/W
Lamba
16 LED
Renk Sapması
3 SDCM
BUG derecelendirmesi
B3-U0-G2
Ömür L90B50
>60,000 hours
Ömür L80B50
>60,000 hours

Direkler


Tüm ışık akısı ve güç değerleri IES, CIE ve diğer uygulanabilir standardlara uygun olarak çıkarılmıştır.

Tanımlar
Varyantlar

Işık dağılımı

Sürme akımı


Asimetrik, Kenara ışık atışı, Kısa
[T2-S]

Asimetrik, Kenara ışık atışı, Kısa

Sürme akımı


700 mA
[700]

700 mA

Renk sıcaklığı


3000 K CRI 80
[830]

3000 K CRI 80

4000 K CRI 70
[740]

4000 K CRI 70

Seçenekler

Kontrol

Giriş gerilimi


On/Off
[ONOFF]

On/Off

1-10V
[1-10V]

1-10V

Giriş gerilimi


220-240V 50/60Hz
[EN]

220-240V 50/60Hz

120-277V 50/60Hz
[UNI]

120-277V 50/60Hz

Yalıtım sınıfı

Ürün renkleri


Class I
[C1]

Class I

Ürün renkleri


Siyah (Dokulu)
[HM1]

Siyah (Dokulu)

Koyu gri (Dokulu)
[HM2]

Koyu gri (Dokulu)

Antrasit gri (Dokulu)
[HM3]

Antrasit gri (Dokulu)

Açık gri (Dokulu)
[HM4]

Açık gri (Dokulu)

Beyaz (Dokulu)
[HM5]

Beyaz (Dokulu)

Kahverengi (Dokulu)
[HM6]

Kahverengi (Dokulu)

Özel renk (Lütfen RAL kodunu belirtin)
[CC]

Özel renk (Lütfen RAL kodunu belirtin)

Ekstralar

Son kat seçenekleri

Işık çıkışı


Çift kaplama
[DC]

Çift kaplama

Işık çıkışı


Mavi ışık renkli LED halka
[B1]

Mavi ışık renkli LED halka

Sabit ışık çıkışı
[CLO]

Sabit ışık çıkışı

Yeşil ışık renkli LED halka
[G1]

Yeşil ışık renkli LED halka
