PUNTO S
HIZLI SEVKIYAT
LF8017.693-EN
Varyantlar
Işık dağılımı
Işık çıkış akısı
606 - 1019 lm
Ölçülen giriş gücü
10 W
Renk sıcaklığı
2700 K CRI 80, 3000 K CRI 80, 3500 K CRI 80, 4000 K CRI 70, 4000 K CRI 80
BUG derecelendirmesi
B1-U1-G0, B1-U0-G0
Ömür L90B50 (saat)
>72, 600
Ömür L80B50 (saat)
>72, 600
Seçenekler
Kontrol
On/Off, DALI
Ürün renkleri
Ekstralar
Fabrikaya danışın
120-277V 50/60Hz
Armatür gövde seçenekleri
Çifte elektrostatik boyama
Teknik detaylar
Sertifikalar
CE, UKCA
Montaj
Bir braket (standart) veya yer kazığı (isteğe bağlı) ile yüzeye monte edilebilir
Eğim açısı
+60°/-30°
Gövde
Korozyona dayanımlı dökme denizcilik sınıfı alüminyum gövde
Yüzey
Kromat dönüşüm ön işlemi ve ardından elektrostatik toz boya
Bağlantı elemanları
Paslanmaz çelik (304 sınıfı)
Conta
Silikonlu kauçuk
Lens / Reflektör
Yüksek yansıtma özellikli alüminyum kaplama [S] [N], Yüksek optik verimli PMMA lens [MN] [M]
Cam / Difüzör
Temperli emniyet camı
Darbe koruması
IK08
Koruma sınıfı
IP65
Giriş gerilimi
220-240V 50/60Hz
Yalıtım sınıfı
Class I
Ağırlık
1.52 kg
LED modül
Metal PCB üzerine dizgilenmiş yüksek güçlü LED çipler
Sürücü
Dahili LED Sürücü
Sürücü aşırı gerilim koruması
1/1 kV
Güç faktörü
> 0.91
Seri kablolama
Tek kablo girişi
Çalışma sıcaklığı
-25...50°C
Kablo
0.4 m esnek kablo
Notes
HIZLI SEVKIYAT: Bazı varyantlar daha hızlı sevk edilecektir. On/Off, 220-240V 50/60Hz, Class I, HM3 Antrasit gri (Dokulu).
İndirilebilecekler
Varyantlar
Işık dağılımı
[S] Spot - 7°
[N] Dar - 26°
[MN] Orta dar - 42°
[M] Orta - 60°
Işık çıkış akısı
606 lm
615 lm
686 lm
690 lm
697 lm
715 lm
738 lm
782 lm
837 lm
849 lm
953 lm
1019 lm
Ölçülen giriş gücü
10 W
Renk sıcaklığı
2700 K CRI 80
3000 K CRI 80
3500 K CRI 80
4000 K CRI 70
4000 K CRI 80
Varyant kodu
Işık dağılımı
Işık çıkış akısı
Ölçülen giriş gücü
Renk sıcaklığı
Kontrol
Varyant kodu: LF8017.693-EN-S-700-740
Işık dağılımı: [S] Spot - 7°
Işık çıkış akısı: 1019 lm
Ölçülen giriş gücü: 10 W
Renk sıcaklığı: 4000 K CRI 70
Kontrol: On/Off, DALI
Işık dağılımı
[S] 7°
Işık çıkış akısı
1019 lm
Ölçülen giriş gücü
10 W
Renk sıcaklığı
4000 K CRI 70
Armatür etkinliği
101 lm/W
Lamba
1 LED
Renk Sapması
5 SDCM
BUG derecelendirmesi
B1-U1-G0
Ömür L90B50 (saat)
>72,600
Ömür L80B50 (saat)
>72,600
Varyant kodu: LF8017.693-EN-S-700-827
Işık dağılımı: [S] Spot - 7°
Işık çıkış akısı: 837 lm
Ölçülen giriş gücü: 10 W
Renk sıcaklığı: 2700 K CRI 80
Kontrol: On/Off, DALI
Işık dağılımı
[S] 7°
Işık çıkış akısı
837 lm
Ölçülen giriş gücü
10 W
Renk sıcaklığı
2700 K CRI 80
Armatür etkinliği
82 lm/W
Lamba
1 LED
Renk Sapması
5 SDCM
BUG derecelendirmesi
B1-U0-G0
Ömür L90B50 (saat)
>72,600
Ömür L80B50 (saat)
>72,600
Varyant kodu: LF8017.693-EN-S-700-830
Işık dağılımı: [S] Spot - 7°
Işık çıkış akısı: 849 lm
Ölçülen giriş gücü: 10 W
Renk sıcaklığı: 3000 K CRI 80
Kontrol: On/Off, DALI
Işık dağılımı
[S] 7°
Işık çıkış akısı
849 lm
Ölçülen giriş gücü
10 W
Renk sıcaklığı
3000 K CRI 80
Armatür etkinliği
84 lm/W
Lamba
1 LED
Renk Sapması
5 SDCM
BUG derecelendirmesi
B1-U0-G0
Ömür L90B50 (saat)
>72,600
Ömür L80B50 (saat)
>72,600
Varyant kodu: LF8017.693-EN-S-700-840
Işık dağılımı: [S] Spot - 7°
Işık çıkış akısı: 953 lm
Ölçülen giriş gücü: 10 W
Renk sıcaklığı: 4000 K CRI 80
Kontrol: On/Off, DALI
Işık dağılımı
[S] 7°
Işık çıkış akısı
953 lm
Ölçülen giriş gücü
10 W
Renk sıcaklığı
4000 K CRI 80
Armatür etkinliği
91 lm/W
Lamba
1 LED
Renk Sapması
5 SDCM
BUG derecelendirmesi
B1-U0-G0
Ömür L90B50 (saat)
>72,600
Ömür L80B50 (saat)
>72,600
Varyant kodu: LF8017.693-EN-N-700-740
Işık dağılımı: [N] Dar - 26°
Işık çıkış akısı: 1019 lm
Ölçülen giriş gücü: 10 W
Renk sıcaklığı: 4000 K CRI 70
Kontrol: On/Off, DALI
Işık dağılımı
[N] 26°
Işık çıkış akısı
1019 lm
Ölçülen giriş gücü
10 W
Renk sıcaklığı
4000 K CRI 70
Armatür etkinliği
101 lm/W
Lamba
1 LED
Renk Sapması
5 SDCM
BUG derecelendirmesi
B1-U0-G0
Ömür L90B50 (saat)
>72,600
Ömür L80B50 (saat)
>72,600

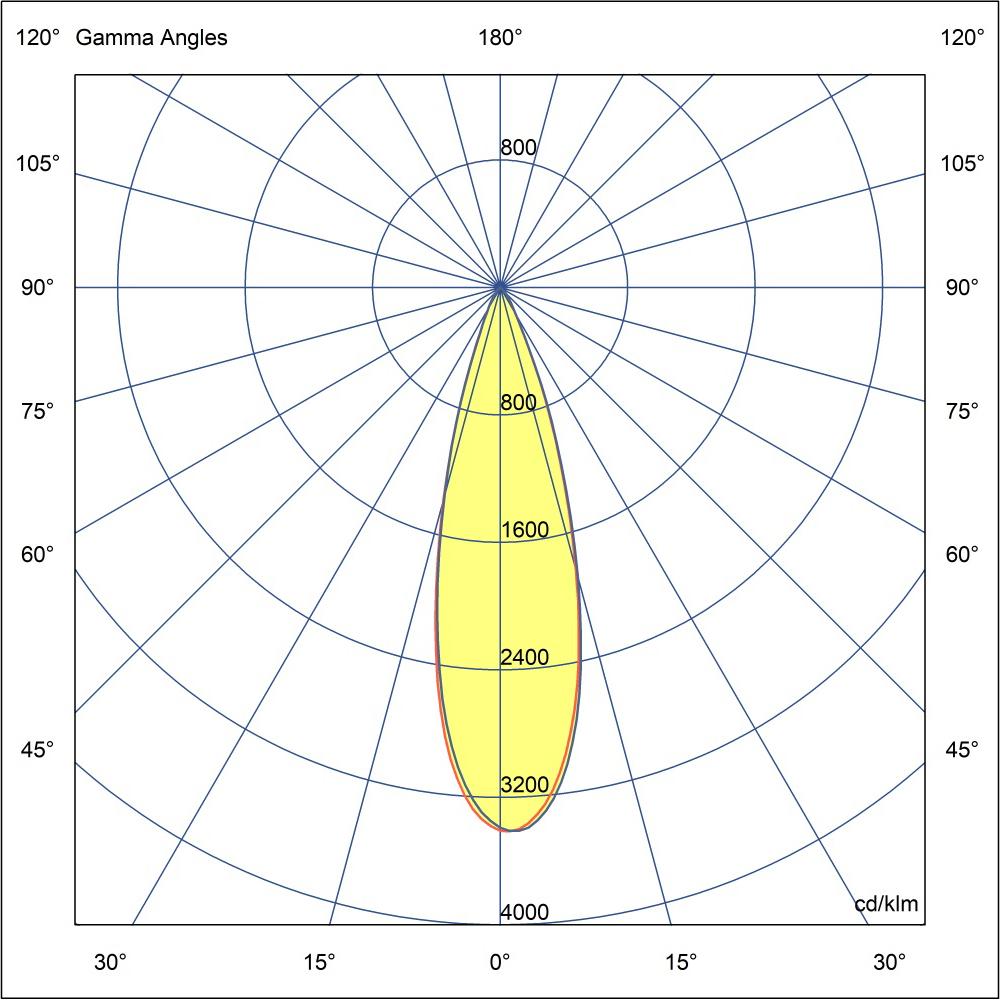

Varyant kodu: LF8017.693-EN-N-700-827
Işık dağılımı: [N] Dar - 26°
Işık çıkış akısı: 837 lm
Ölçülen giriş gücü: 10 W
Renk sıcaklığı: 2700 K CRI 80
Kontrol: On/Off, DALI
Işık dağılımı
[N] 26°
Işık çıkış akısı
837 lm
Ölçülen giriş gücü
10 W
Renk sıcaklığı
2700 K CRI 80
Armatür etkinliği
82 lm/W
Lamba
1 LED
Renk Sapması
5 SDCM
BUG derecelendirmesi
B1-U0-G0
Ömür L90B50 (saat)
>72,600
Ömür L80B50 (saat)
>72,600
Varyant kodu: LF8017.693-EN-N-700-830
Işık dağılımı: [N] Dar - 26°
Işık çıkış akısı: 849 lm
Ölçülen giriş gücü: 10 W
Renk sıcaklığı: 3000 K CRI 80
Kontrol: On/Off, DALI
Işık dağılımı
[N] 26°
Işık çıkış akısı
849 lm
Ölçülen giriş gücü
10 W
Renk sıcaklığı
3000 K CRI 80
Armatür etkinliği
84 lm/W
Lamba
1 LED
Renk Sapması
5 SDCM
BUG derecelendirmesi
B1-U0-G0
Ömür L90B50 (saat)
>72,600
Ömür L80B50 (saat)
>72,600
Varyant kodu: LF8017.693-EN-N-700-840
Işık dağılımı: [N] Dar - 26°
Işık çıkış akısı: 953 lm
Ölçülen giriş gücü: 10 W
Renk sıcaklığı: 4000 K CRI 80
Kontrol: On/Off, DALI
Işık dağılımı
[N] 26°
Işık çıkış akısı
953 lm
Ölçülen giriş gücü
10 W
Renk sıcaklığı
4000 K CRI 80
Armatür etkinliği
91 lm/W
Lamba
1 LED
Renk Sapması
5 SDCM
BUG derecelendirmesi
B1-U0-G0
Ömür L90B50 (saat)
>72,600
Ömür L80B50 (saat)
>72,600
Varyant kodu: LF8017.693-EN-MN-700-740
Işık dağılımı: [MN] Orta dar - 42°
Işık çıkış akısı: 738 lm
Ölçülen giriş gücü: 10 W
Renk sıcaklığı: 4000 K CRI 70
Kontrol: On/Off, DALI
Işık dağılımı
[MN] 42°
Işık çıkış akısı
738 lm
Ölçülen giriş gücü
10 W
Renk sıcaklığı
4000 K CRI 70
Armatür etkinliği
73 lm/W
Lamba
1 LED
Renk Sapması
5 SDCM
BUG derecelendirmesi
B1-U0-G0
Ömür L90B50 (saat)
>72,600
Ömür L80B50 (saat)
>72,600
Varyant kodu: LF8017.693-EN-MN-700-827
Işık dağılımı: [MN] Orta dar - 42°
Işık çıkış akısı: 686 lm
Ölçülen giriş gücü: 10 W
Renk sıcaklığı: 2700 K CRI 80
Kontrol: On/Off, DALI
Işık dağılımı
[MN] 42°
Işık çıkış akısı
686 lm
Ölçülen giriş gücü
10 W
Renk sıcaklığı
2700 K CRI 80
Armatür etkinliği
68 lm/W
Lamba
1 LED
Renk Sapması
5 SDCM
BUG derecelendirmesi
B1-U0-G0
Ömür L90B50 (saat)
>72,600
Ömür L80B50 (saat)
>72,600
Varyant kodu: LF8017.693-EN-MN-700-830
Işık dağılımı: [MN] Orta dar - 42°
Işık çıkış akısı: 697 lm
Ölçülen giriş gücü: 10 W
Renk sıcaklığı: 3000 K CRI 80
Kontrol: On/Off, DALI
Işık dağılımı
[MN] 42°
Işık çıkış akısı
697 lm
Ölçülen giriş gücü
10 W
Renk sıcaklığı
3000 K CRI 80
Armatür etkinliği
69 lm/W
Lamba
1 LED
Renk Sapması
5 SDCM
BUG derecelendirmesi
B1-U0-G0
Ömür L90B50 (saat)
>72,600
Ömür L80B50 (saat)
>72,600
Varyant kodu: LF8017.693-EN-MN-700-840
Işık dağılımı: [MN] Orta dar - 42°
Işık çıkış akısı: 782 lm
Ölçülen giriş gücü: 10 W
Renk sıcaklığı: 4000 K CRI 80
Kontrol: On/Off, DALI
Işık dağılımı
[MN] 42°
Işık çıkış akısı
782 lm
Ölçülen giriş gücü
10 W
Renk sıcaklığı
4000 K CRI 80
Armatür etkinliği
78 lm/W
Lamba
1 LED
Renk Sapması
5 SDCM
BUG derecelendirmesi
B1-U0-G0
Ömür L90B50 (saat)
>72,600
Ömür L80B50 (saat)
>72,600
Varyant kodu: LF8017.693-EN-M-700-740
Işık dağılımı: [M] Orta - 60°
Işık çıkış akısı: 738 lm
Ölçülen giriş gücü: 10 W
Renk sıcaklığı: 4000 K CRI 70
Kontrol: On/Off, DALI
Işık dağılımı
[M] 60°
Işık çıkış akısı
738 lm
Ölçülen giriş gücü
10 W
Renk sıcaklığı
4000 K CRI 70
Armatür etkinliği
73 lm/W
Lamba
1 LED
Renk Sapması
5 SDCM
BUG derecelendirmesi
B1-U0-G0
Ömür L90B50 (saat)
>72,600
Ömür L80B50 (saat)
>72,600
Varyant kodu: LF8017.693-EN-M-700-827
Işık dağılımı: [M] Orta - 60°
Işık çıkış akısı: 606 lm
Ölçülen giriş gücü: 10 W
Renk sıcaklığı: 2700 K CRI 80
Kontrol: On/Off, DALI
Işık dağılımı
[M] 60°
Işık çıkış akısı
606 lm
Ölçülen giriş gücü
10 W
Renk sıcaklığı
2700 K CRI 80
Armatür etkinliği
60 lm/W
Lamba
1 LED
Renk Sapması
5 SDCM
BUG derecelendirmesi
B1-U0-G0
Ömür L90B50 (saat)
>72,600
Ömür L80B50 (saat)
>72,600
Varyant kodu: LF8017.693-EN-M-700-830
Işık dağılımı: [M] Orta - 60°
Işık çıkış akısı: 615 lm
Ölçülen giriş gücü: 10 W
Renk sıcaklığı: 3000 K CRI 80
Kontrol: On/Off, DALI
Işık dağılımı
[M] 60°
Işık çıkış akısı
615 lm
Ölçülen giriş gücü
10 W
Renk sıcaklığı
3000 K CRI 80
Armatür etkinliği
61 lm/W
Lamba
1 LED
Renk Sapması
5 SDCM
BUG derecelendirmesi
B1-U0-G0
Ömür L90B50 (saat)
>72,600
Ömür L80B50 (saat)
>72,600
Varyant kodu: LF8017.693-EN-M-700-835
Işık dağılımı: [M] Orta - 60°
Işık çıkış akısı: 715 lm
Ölçülen giriş gücü: 10 W
Renk sıcaklığı: 3500 K CRI 80
Kontrol: On/Off, DALI
Işık dağılımı
[M] 60°
Işık çıkış akısı
715 lm
Ölçülen giriş gücü
10 W
Renk sıcaklığı
3500 K CRI 80
Armatür etkinliği
71 lm/W
Lamba
1 LED
Renk Sapması
5 SDCM
BUG derecelendirmesi
B1-U0-G0
Ömür L90B50 (saat)
>72,600
Ömür L80B50 (saat)
>72,600
Varyant kodu: LF8017.693-EN-M-700-840
Işık dağılımı: [M] Orta - 60°
Işık çıkış akısı: 690 lm
Ölçülen giriş gücü: 10 W
Renk sıcaklığı: 4000 K CRI 80
Kontrol: On/Off, DALI
Işık dağılımı
[M] 60°
Işık çıkış akısı
690 lm
Ölçülen giriş gücü
10 W
Renk sıcaklığı
4000 K CRI 80
Armatür etkinliği
69 lm/W
Lamba
1 LED
Renk Sapması
5 SDCM
BUG derecelendirmesi
B1-U0-G0
Ömür L90B50 (saat)
>72,600
Ömür L80B50 (saat)
>72,600
Aksesuarlar (Ayrı sipariş edilecek)
Aksesuarlar (Ayrı sipariş edilecek)
Optik aksesuarlar
PUNTO S için vizör
007502282
Tanımlar
Varyantlar
Işık dağılımı
Sürme akımı
[S]
Spot
[N]
Dar
[MN]
Orta dar
[M]
Orta
Sürme akımı
[700]
700 mA
Renk sıcaklığı
[827]
2700 K CRI 80
[830]
3000 K CRI 80
[835]
3500 K CRI 80
[740]
4000 K CRI 70
[840]
4000 K CRI 80
Seçenekler
Kontrol
Ürün renkleri
[ONOFF]
On/Off
[DALI]
DALI
Ürün renkleri
[HM1]
Siyah
[HM2]
Koyu gri
[HM3]
Antrasit gri
[HM4]
Açık gri
[HM5]
Beyaz
[HM6]
Bronz
[CC]
Özel renk (Lütfen RAL kodunu belirtin)
Ekstralar
Fabrikaya danışın
Armatür gövde seçenekleri
[UNI]
120-277V 50/60Hz
Armatür gövde seçenekleri
[DPC]
Çifte elektrostatik boyama
