SPARK ST Duo

Name: SPARK ST Duo
Brand: HEPER
SKU: LB8044.529-EN
Availability: InStock

YENİ

LB8044.529-EN

İndirilebilecekler

Aile Özellikleri Sayfası

Fotometri dosyaları (IES)

0.38 MB ZIP

Fotometri dosyaları (LDT)

0.3 MB ZIP

Teknik çizim

0.43 MB PDF

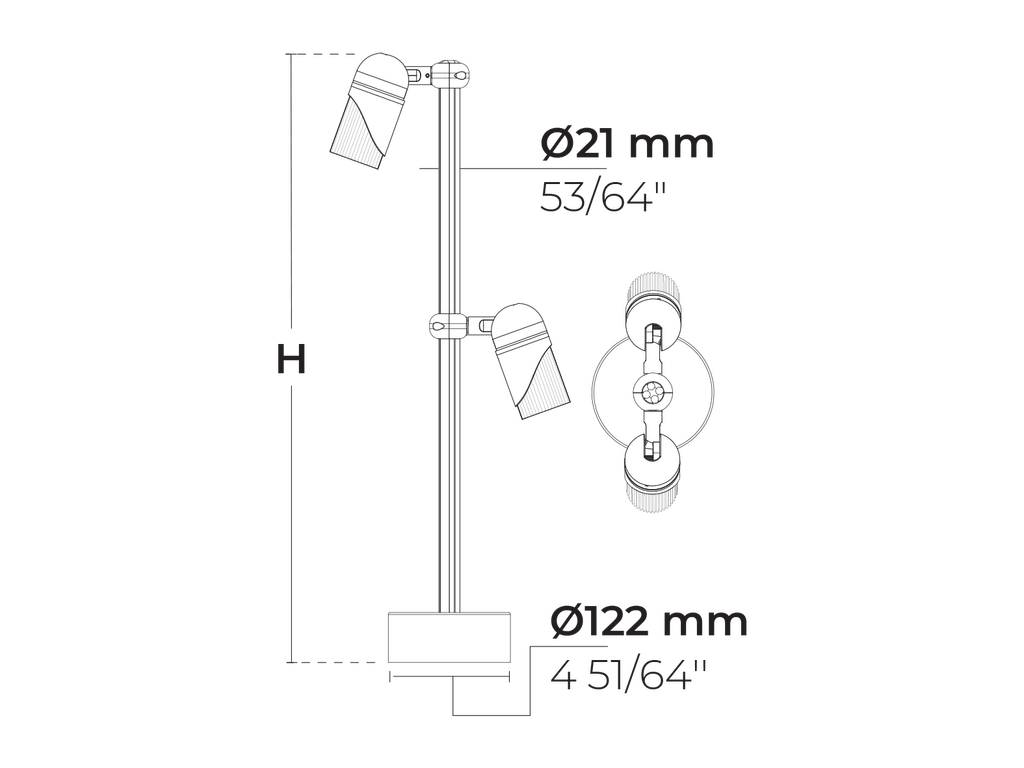

Teknik çizim (Görsel)

Işık dağılımı

[S] 8°, [VN] 18°, [N] 24°, [MN] 36°, [M] 50°

Armatür ışık akısı

736 - 1434 lm

Ölçülen giriş gücü

16 - 20 W

CCT

2700K, 3000K, 4000K

CRI

Ra90

Ürün renkleri

Yükseklik

60cm, 90cm, Özel yükseklik (Lütfen belirtiniz)

Ekstralar

Işık çıkışı

Mavi Renk Filtresi, Yeşil Renk Filtresi, Honeycomb, Turuncu Renk Filtresi, Kırmızı Renk Filtresi, Sarı Renk Filtresi

Armatür gövde seçenekleri

Çifte elektrostatik boyama

Armatür etkinliği

46 - 72 lm/W

Renk sapması

3 SDCM

Ömür L90B50 (saat)

>50000

Gövde

Deniz sınıfı alüminyum gövde

Sürücü

Harici LED sürücüsü

Giriş gerilimi

36VDC (Max) 500mA

Notlar

Farklı ışık dağılımı kombinasyonları için lütfen fabrikaya danışınız. Fotometri klasörü, her biri aydınlatma armatürünün bir tarafını temsil eden iki ayrı dosya içerir. Çift başlı bir yerleşimde aydınlatma özelliklerini doğru bir şekilde elde etmek için, her iki dosya da tasarım yazılımına aktarılmal 50°, 36°, 24°, 18° ışık açıları için 500mA; 8° için 1000mA (US için 1050mA) varyantı seçilmelidir.

Konfigüratör

Proje ismi

Tip

Miktar

Tarih

Not

Varyant sipariş kodu

LB8044.529-EN-_-_-_-_-CC-36V-500-C3-_-_-_-_

Gerekli varyantlar

Varyantlar

Işık dağılımı

[S]
Spot
8°

[VN]
Çok dar
18°

[N]
Dar
24°

[MN]
Orta dar
36°

[M]
Orta
50°

Ölçülen giriş gücü

[1000]
16 W

[500]
20 W

Renk sıcaklığı

[927]
2700 K CRI 90

[930]
3000 K CRI 90

[940]
4000 K CRI 90

Seçenekler

Kontrol

Ürün renkleri

[HM1]

Siyah

[HM2]

Koyu gri

[HM3]

Antrasit gri

[HM4]

Açık gri

[HM5]

Beyaz

[HM6]

Bronz

[CC]

Özel renk (Lütfen RAL kodunu belirtin)

Yükseklik

[H00.60]
60cm

[H00.90]
90cm

[HC]
Özel yükseklik (Lütfen belirtiniz)

Ekstralar

Işık çıkışı

[BCF]
Mavi Renk Filtresi

[GCF]
Yeşil Renk Filtresi

[HNY]
Honeycomb

[OCF]
Turuncu Renk Filtresi

[RCF]
Kırmızı Renk Filtresi

[YCF]
Sarı Renk Filtresi

Armatür gövde seçenekleri

[DPC]
Çifte elektrostatik boyama

Gerekli varyantlar

Teknik detaylar

Sertifikalar

CE, UKCA

Montaj

Yüzeye monte edilebilir

Eğim açısı

+90°/0°

Dönüş açısı

0°/+355°

Yüzey

Tırtıklı yüzey siyah eloksallı alüminyum ve gövde kromat kaplama sonrası elektrostatik toz boya işlemli

Bağlantı elemanları

Paslanmaz çelik (AISI 316L)

Conta

EPDM conta (Sertlik değeri A 25-30)

Lens / Reflektör

Yüksek optik verimli PMMA lens

Cam / Difüzör

Temperli emniyet camı

Darbe koruması

IK07

Koruma sınıfı

IP66

Yalıtım sınıfı

Class III

Ağırlık

1.8 kg

LED modül

Uzun süreli güvenilirliğe sahip yüksek verimli COB LED

Seri kablolama

Tek kablo girişi

Çalışma sıcaklığı

-40...50°C

Kablo

0.4 m esnek kablo

Aksesuarlar (Ayrı sipariş edilecek)

Optik aksesuarlar

SPARK için vizör

101652204

Teknik çizim

0.17 MB PDF

Optik aksesuarlar

SPARK için snoot

101652202

Teknik çizim

0.16 MB PDF

Montaj aksesuarları

SPARK Duo için DALI ve On/Off sürücü içeren IP67 kutu

007502122

Teknik çizim

0.05 MB PDF

Ankrajlar

628I004

Teknik çizim

0.06 MB PDF

Ekstralar

[BCF]

Mavi Renk Filtresi

Işık çıkışı

[GCF]

Yeşil Renk Filtresi

Işık çıkışı

[HNY]

Honeycomb

Işık çıkışı

[OCF]

Turuncu Renk Filtresi

Işık çıkışı

[RCF]

Kırmızı Renk Filtresi

Işık çıkışı

[YCF]

Sarı Renk Filtresi

Işık çıkışı

[DPC]

Çifte elektrostatik boyama

Armatür gövde seçenekleri

Tüm ışık akısı ve güç değerleri IES, CIE ve diğer uygulanabilir standardlara uygun olarak çıkarılmıştır.

Tanımlar

Varyantlar

Işık dağılımı

Sürme akımı

[S]

Spot

[VN]

Çok dar

[N]

Dar

[MN]

Orta dar

[M]

Orta

Sürme akımı

[500]

500 mA

[1000]

1000 mA

Renk sıcaklığı

[927]

2700 K CRI 90

[930]

3000 K CRI 90

[940]

4000 K CRI 90

Seçenekler

Kontrol

Ürün renkleri

[HM1]

Siyah

[HM2]

Koyu gri

[HM3]

Antrasit gri

[HM4]

Açık gri

[HM5]

Beyaz

[HM6]

Bronz

[CC]

Özel renk (Lütfen RAL kodunu belirtin)
