DOMINI AFX MIDI 1 Module Duo

Name: DOMINI AFX MIDI 1 Module Duo
Brand: HEPER
SKU: LB6047.872-EN
Availability: InStock

LB6047.872-EN

İndirilebilecekler

Aile Özellikleri Sayfası

Fotometri dosyaları (IES)

1.61 MB ZIP

Fotometri dosyaları (LDT)

1.44 MB ZIP

Teknik çizim

0.04 MB PDF

Teknik çizim (Görsel)

Işık dağılımı

[T1] 110x45°, [T2-2] 134x52°, [T3] 131x60°, [T4] 114x65°, [T5] 115°

Armatür ışık akısı

1887 - 2961 lm

Ölçülen giriş gücü

20 - 27 W

CCT

2700K, 3000K, 4000K

CRI

Ra80

Kontrol

On/Off

Ürün renkleri

Yükseklik

1m, Özel yükseklik (Lütfen belirtiniz)

Ekstralar

Işık çıkışı

Backlight Shield

Fabrikaya danışın

120-277V 50/60Hz

Armatür gövde seçenekleri

Çifte elektrostatik boyama

Armatür etkinliği

94 - 110 lm/W

Renk sapması

3 SDCM

BUG derecelendirmesi

B1-U0-G0, B0-U0-G0

Ömür L90B10 (saat)

>102, 000

Gövde

Deniz sınıfı alüminyum gövde

Sürücü

Dahili LED sürücüsü

Giriş gerilimi

220-240V 50/60Hz

Notlar

International Dark-Sky Association sertifikası için 3000K veya daha sıcak CCT seçilmelidir. Fotometri klasörü, her biri aydınlatma armatürünün bir tarafını temsil eden iki ayrı dosya içerir. Çift başlı bir yerleşimde aydınlatma özelliklerini doğru bir şekilde elde etmek için, her iki dosya da tasarım yazılımına aktarılmal Kaplumbağa Dostu seçenekleri ve fotometri dosyalarıyla ilgili özellikler için lütfen fabrikayla iletişime geçin.

Konfigüratör

Proje ismi

Tip

Miktar

Tarih

Not

Varyant sipariş kodu

LB6047.872-EN-_-_-_-ONOFF-EN-C1-_-_-_-_-_

Gerekli varyantlar

Varyantlar

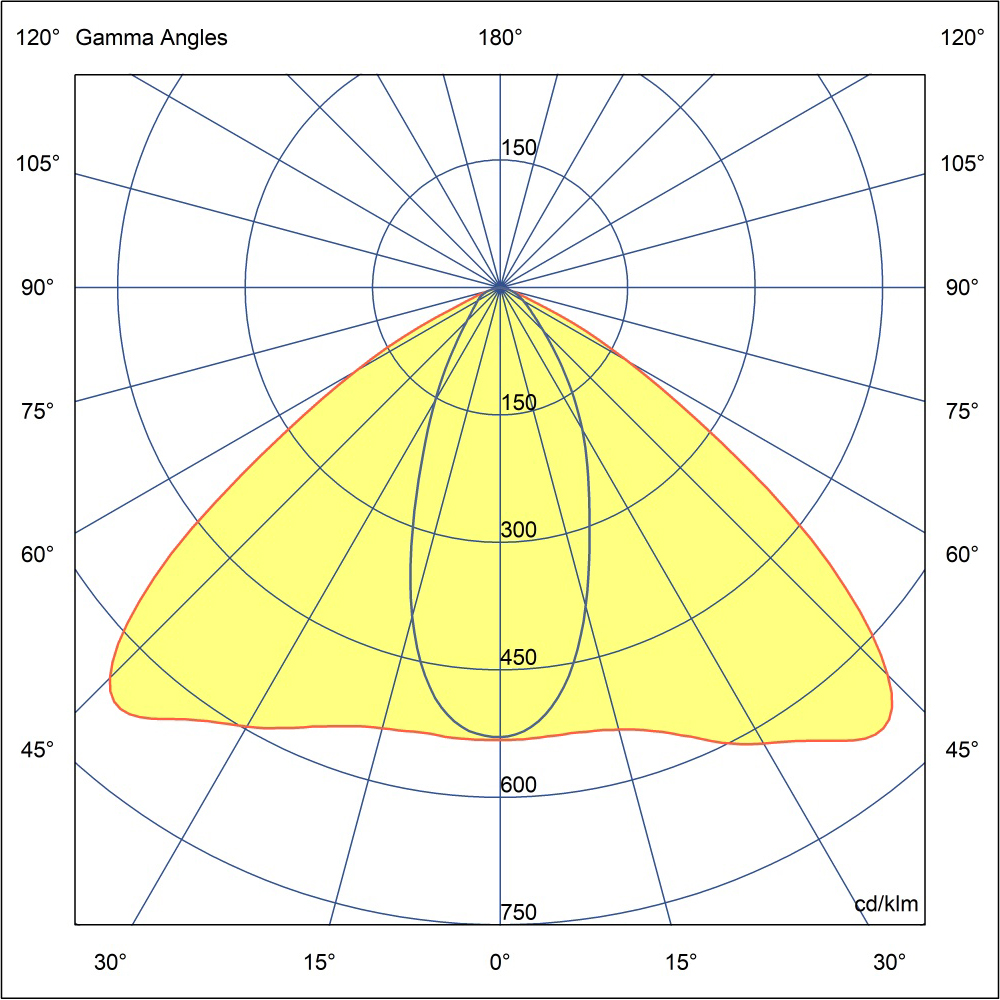

Işık dağılımı

[T1]
Tip I, Asimetrik, Kenara ışık atışı
110x45°

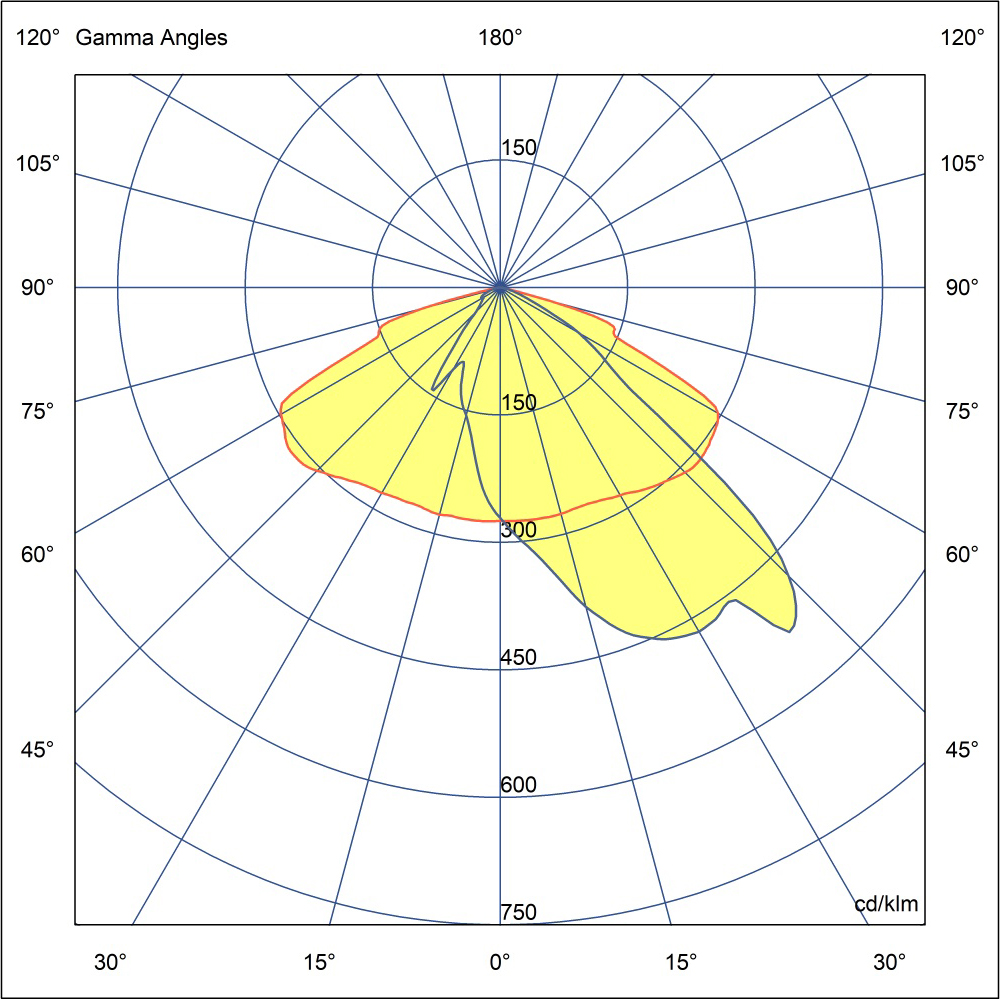

[T2-2]
Tip II, Asimetrik, Kenara ışık atışı
134x52°

[T3]
Tip III, Asimetrik, Kenara ışık atışı
131x60°

[T4]
Tip IV, Asimetrik, İleri ışık atışı
114x65°

[T5]
Tip V, Simetrik
115°

Ölçülen giriş gücü

[350]
20 W

[500]
27 W

Renk sıcaklığı

[827]
2700 K CRI 80

[830]
3000 K CRI 80

[840]
4000 K CRI 80

Seçenekler

Kontrol

[ONOFF]
On/Off

Ürün renkleri

[HM1]

Siyah

[HM2]

Koyu gri

[HM3]

Antrasit gri

[HM4]

Açık gri

[HM5]

Beyaz

[HM6]

Bronz

[CC]

Özel renk (Lütfen RAL kodunu belirtin)

Yükseklik

[H01]
1m

[HC]
Özel yükseklik (Lütfen belirtiniz)

Ekstralar

Işık çıkışı

[BS]
Backlight Shield

Fabrikaya danışın

[UNI]
120-277V 50/60Hz

Armatür gövde seçenekleri

[DPC]
Çifte elektrostatik boyama

Gerekli varyantlar

Teknik detaylar

Sertifikalar

CE, UKCA, DarkSky Approved, Turtle Friendly

Montaj

Yüzeye monte edilebilir

Yüzey

Kromat dönüşüm ön işlemi ve ardından elektrostatik toz boya

Bağlantı elemanları

Paslanmaz çelik (304 sınıfı)

Conta

Sıvı silikon

Lens / Reflektör

Yüksek optik verimli PMMA lens

Cam / Difüzör

Temperli emniyet camı

Darbe koruması

IK08

Koruma sınıfı

IP66

Yalıtım sınıfı

Class I

Ağırlık

7.43 kg

LED modül

PCB üzerine entegre edilmiş yüksek güçlü LEDler

Sürücü aşırı gerilim koruması

6/6 kV

Güç faktörü

> 0.95

Seri kablolama

Tek kablo girişi

Çalışma sıcaklığı

-40...50°C

Kablo

0.5 m elastik kablo

Aksesuarlar (Ayrı sipariş edilecek)

Ankrajlar

90AJ001

Teknik çizim

0.09 MB PDF

Flanş kapakları

C6A2A

Ekstralar

[BS]

Backlight Shield

Işık çıkışı

[UNI]

120-277V 50/60Hz

Fabrikaya danışın

[DPC]

Çifte elektrostatik boyama

Armatür gövde seçenekleri

Tüm ışık akısı ve güç değerleri IES, CIE ve diğer uygulanabilir standardlara uygun olarak çıkarılmıştır.

Tanımlar

Varyantlar

Işık dağılımı

Sürme akımı

[T1]

Tip I, Asimetrik, Kenara ışık atışı

[T2-2]

Tip II, Asimetrik, Kenara ışık atışı

[T3]

Tip III, Asimetrik, Kenara ışık atışı

[T4]

Tip IV, Asimetrik, İleri ışık atışı

[T5]

Tip V, Simetrik

Sürme akımı

[350]

350 mA

[500]

500 mA

Renk sıcaklığı

[827]

2700 K CRI 80

[830]

3000 K CRI 80

[840]

4000 K CRI 80

Seçenekler

Kontrol

Ürün renkleri

[ONOFF]

On/Off

Ürün renkleri

[HM1]

Siyah

[HM2]

Koyu gri

[HM3]

Antrasit gri

[HM4]

Açık gri

[HM5]

Beyaz

[HM6]

Bronz

[CC]

Özel renk (Lütfen RAL kodunu belirtin)
