DOMINO AFX 3 Module Duo

Name: DOMINO AFX 3 Module Duo
Brand: HEPER
SKU: LP4091.863-EN
Availability: InStock

LP4091.863-EN

Загрузки

Спецификация семейства

1.26 MB PDF

Спецификация изделия

0.38 MB PDF

Изображения продуктов

0.91 MB ZIP

Файлы фотометрии (IES)

4.04 MB ZIP

Файлы фотометрии (LDT)

3.1 MB ZIP

Технический чертеж

0.12 MB PDF

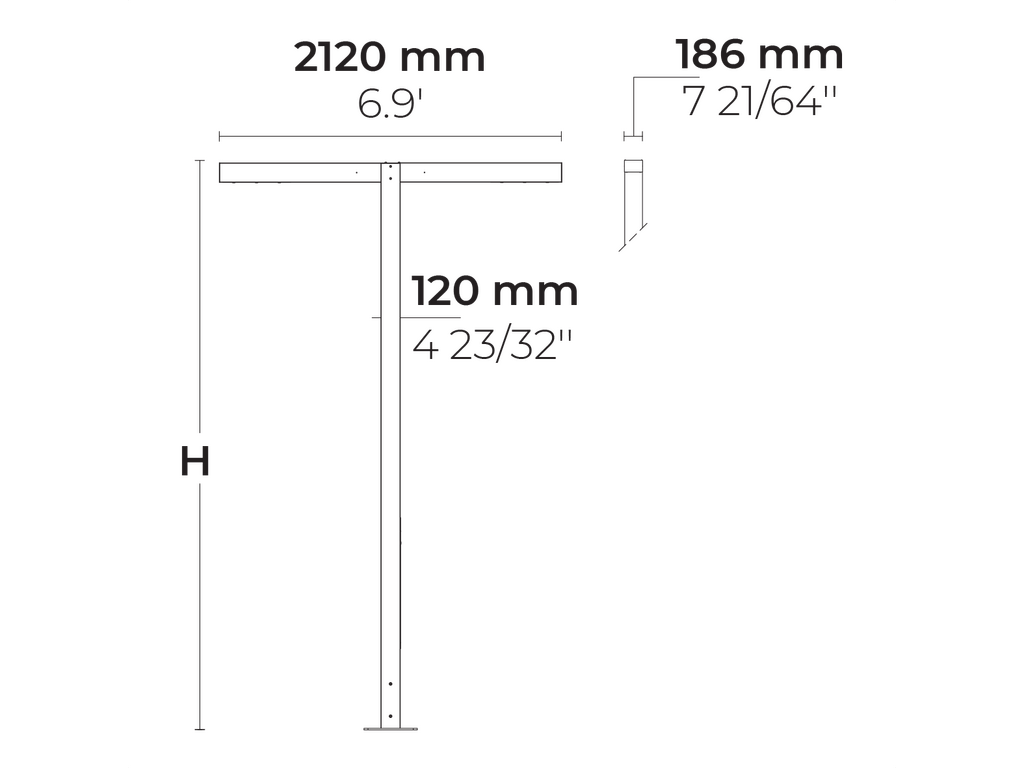

Технический чертеж (изображение)

Распределение света

[P4] 20x96°, [T1] 117x45°, [T2] 138x53°, [T2-2] 151x60°, [T3] 150x66°, [T4] 128x61°, [T5] 130°

Световой поток светильника

12525 - 25710 lm

Номинальная входная мощность

101 - 200 W

CCT

2700K, 3000K, 4000K

CRI

Ra80

Контроль

On/Off, DALI, AutoDIM, StepDIM

Цвета изделия

Высота

3m, 4m, 5m, 6m, Нестандартная высота (пожалуйста, укажите)

Дополнительно

Световой поток

Backlight Shield, Постоянный световой поток, Призматическое стекло, Turtle Friendly

Проконсультируйтесь с заводом-изготовителем

120-277V 50/60Hz

Cut-out

Распределительная коробка с вырезом на опоре (IP44)

Варианты корпуса светильника

Двойное порошковое покрытие

Эффективность светильника

115 - 139 lm/W

Отклонение цвета

3 SDCM

Рейтинг ошибок

B3-U1-G1, B2-U0-G1, B2-U0-G0, B2-U1-G1, B3-U0-G0, B3-U1-G2, B2-U1-G2, B3-U0-G1

Срок службы L90B10 (час)

>102, 000

Корпус

Корпус из морского алюминия

Пускатель

Встроенный светодиодный драйвер

Входное напряжение

220-240V 50/60Hz

Примечания

Для сертификации Международной ассоциации темного неба необходимо выбрать температурную температуру 3000K или выше. Призматическое стекло повышает визуальный комфорт и изменяет распределение света, уменьшая световой поток примерно на 10%. Для получения технических характеристик призматического стекла и файлов фотометрии свяжитесь с заводом-изготовителем. Загрузка фотометрии содержит два отдельных файла, каждый из которых представляет одну сторону осветительного прибора. Чтобы точно получить характеристики освещения для двухголовой компоновки, оба файла должны быть импортированы в программное обеспечение для проектирования. Для получения спецификаций с опциями Turtle Friendly и файлов фотометрии обратитесь на завод.

Конфигуратор

Название проекта

Тип

Количество

Дата

Примечание

Код заказа варианта

LP4091.863-EN-_-_-_-_-EN-C1-_-_-_-_-_-_

Варианты

Распределение света

[P4]
Специальное распределение пешеходных переходов - движение по правой стороне
20x96°

[T1]
Тип I, Асимметричный, Боковой
117x45°

[T2]
Тип II, Асимметричный, Боковой
138x53°

[T2-2]
Тип II, Асимметричный, Боковой
151x60°

[T3]
Тип III, Асимметричный, Боковой
150x66°

[T4]
Тип IV, Асимметричный, Передний
128x61°

[T5]
Тип V, Симметричный
130°

Номинальная входная мощность

[350]
101 W

[500]
143 W

[700]
200 W

Цветовая температура

[827]
2700 K CRI 80

[830]
3000 K CRI 80

[840]
4000 K CRI 80

Опции

Контроль

[ONOFF]
On/Off

[DALI]
DALI

[AUTO]
AutoDIM

[STEP]
StepDIM

Цвета изделия

[HM1]

Черный

[HM2]

Темно-серый

[HM3]

Антрацитово-серый

[HM4]

Светло-серый

[HM5]

Белый

[HM6]

Бронза

[CC]

Индивидуальный цвет (укажите код RAL)

Высота

[H03]
3m

[H04]
4m

[H05]
5m

[H06]
6m

[HC]
Нестандартная высота (пожалуйста, укажите)

Дополнительно

Световой поток

[BS]
Backlight Shield

[CLO]
Постоянный световой поток

[PG]
Призматическое стекло

[TF]
Turtle Friendly

Проконсультируйтесь с заводом-изготовителем

[UNI]
120-277V 50/60Hz

Cut-out

[PMCJ]
Распределительная коробка с вырезом на опоре (IP44)

Варианты корпуса светильника

[DPC]
Двойное порошковое покрытие

Технические детали

Сертификаты

CE, UKCA, EAC, DarkSky Approved, Turtle Friendly

Монтаж

Монтируется на поверхности

Отделка

Предварительная обработка хроматом с последующим электростатическим порошковым покрытием

Крепеж

Нержавеющая сталь (марка 304)

Прокладка

Жидкий силикон

Линза / Отражатель

Линзы ПММА с высокой оптической эффективностью

Стекло / Диффузор

Закаленное безопасное стекло

Защита от ударов

IK08

Защита от проникновения

IP66

Класс изоляции

Class I

Вес

82.99 kg (4 m), 88.09 kg (5 m), 93.19 kg (6 m)

Светодиодный модуль

Светодиоды высокой мощности на печатной плате с металлическим сердечником

Защита пускателя от перенапряжения

10/6 kV

Коэффициент мощности

> 0.95

Через проводку

Один кабельный ввод

Рабочая температура

-40...50°C

Кабель

0,5 м гибкого кабеля

Деталь опоры

Опоры поставляются с фланцевой пластиной. Фланцевую крышку и крепление можно заказать отдельно. Встроенное основание является опцией

Дополнительно

[BS]

Backlight Shield

Световой поток

[CLO]

Постоянный световой поток

Световой поток

[PG]

Призматическое стекло

Световой поток

[TF]

Turtle Friendly

Световой поток

[UNI]

120-277V 50/60Hz

Проконсультируйтесь с заводом-изготовителем

[PMCJ]

Распределительная коробка с вырезом на опоре (IP44)

Cut-out

[DPC]

Двойное порошковое покрытие

Варианты корпуса светильника

Опоры (Включая)

Специальные опоры для изделия с фланцевой пластиной

Код продукта

Высота

Диаметр / Размеры

Диаметр патрубка

Код продукта: PAFD.DMN-EN-H03

Высота: 3m

Диаметр / Размеры: 186*120mm

Диаметр патрубка:

Код продукта: PAFD.DMN-EN-H04

Высота: 4m

Диаметр / Размеры: 186*120mm

Диаметр патрубка:

Код продукта: PAFD.DMN-EN-H05

Высота: 5m

Диаметр / Размеры: 186*120mm

Диаметр патрубка:

Код продукта: PAFD.DMN-EN-H06

Высота: 6m

Диаметр / Размеры: 186*120mm

Диаметр патрубка:

Все значения потока и мощности получены в соответствии с соответствующими стандартами IES, CIE и применимыми стандартами.

Описания

Варианты

Распределение света

Ток привода

[T1]

Тип I, Асимметричный, Боковой

[T2]

Тип II, Асимметричный, Боковой

[T2-2]

Тип II, Асимметричный, Боковой

[T3]

Тип III, Асимметричный, Боковой

[T4]

Тип IV, Асимметричный, Передний

[T5]

Тип V, Симметричный

[P4]

Специальное распределение пешеходных переходов - движение по правой стороне

Ток привода

[350]

350 mA

[500]

500 mA

[700]

700 mA

Цветовая температура

[827]

2700 K CRI 80

[830]

3000 K CRI 80

[840]

4000 K CRI 80

Опции

Контроль

Цвета изделия

[ONOFF]

On/Off

[DALI]

DALI

[AUTO]

AutoDIM

[STEP]

StepDIM

Цвета изделия

[HM1]

Черный

[HM2]

Темно-серый

[HM3]

Антрацитово-серый

[HM4]

Светло-серый

[HM5]

Белый

[HM6]

Бронза

[CC]

Индивидуальный цвет (укажите код RAL)
