REXA AFX Midi 3 Module Duo

Name: REXA AFX Midi 3 Module Duo
Brand: HEPER
SKU: LL2047.873-EN
Availability: InStock

BEVORSTEHENDE

LL2047.873-EN

Downloads

Photometriedateien (IES)

2.87 MB ZIP

Photometriedateien (LDT)

1.84 MB ZIP

Technische Zeichnung

0.05 MB ZIP

Technische Zeichnung (Abbildung)

Lichtverteilung

[T1] 119x46°, [T2] 136x52°, [T2-2] 143x58°, [T3] 130x67°, [T4] 120x67°, [T5] 127°

Leuchtenlichtstrom

8880 - 20394 lm

Bemessungsleistung

96 - 158 W

CCT

2700K, 3000K, 4000K

CRI

Ra80

Steuerung

On/Off, DALI

Produktfarben

Kundenspezifische farben (Bitte geben Sie die RAL Nummer an)

Höhe

06m - 04m, 06m - 06m

Leuchteneffizienz

84 - 129 lm/W

Farbabweichung

3 SDCM

Gehäuse

Marine-Aluminiumgehäuse

Treiber

Integrierter LED-Treiber

Eingangsspannung

220-240V 50/60Hz

Konfigurator

Projektname

Art

Menge

Datum

Anmerkung

Variante Bestellnummer

LL2047.873-EN-_-_-_-_-EN-C1-_-_

Varianten

Lichtverteilung

[T1]
Typ I, Asymmetrisch, Seitenwurf
119x46°

[T2]
Typ II, Asymmetrisch, Seitenwurf
136x52°

[T2-2]
Typ II, Asymmetrisch, Seitenwurf
143x58°

[T3]
Typ III, Asymmetrisch, Seitenwurf
130x67°

[T4]
Typ IV, Asymmetrisch, Vorwärtswurf
120x67°

[T5]
Typ V, Symmetrisch
127°

Bemessungsleistung

[620]
96 W

[700]
108 W

[1050]
158 W

Farbtemperatur

[827]
2700 K CRI 80

[830]
3000 K CRI 80

[840]
4000 K CRI 80

Optionen

Steuerung

[ONOFF]
On/Off

[DALI]
DALI

Produktfarben

[HM1]

Schwarz

[CC]

Kundenspezifische farben (Bitte geben Sie die RAL Nummer an)

[7035]

Lichtgrau (RAL 7035)

Höhe

[H0604]
06m - 04m

[H0606]
06m - 06m

Technische details

Zertifikate

CE, UKCA

Montage

Direkte Mastmontage

Beschichtung

Vorbehandlung zur Chromatumwandlung mit anschließender elektrostatischer Pulverbeschichtung

Verbindungselemente

Rostfreier Edelstahl (Qualität 304)

Dichtung

Flüssiges Silikon

Linse/Reflektor

PMMA Linse mit hoher optischer Effizienz

Glas/Diffuser

Getempertes Sicherheitsglas

IK-Schutzart

IK08

IP-Schutzart

IP66

Isolationsklasse

Class I

LED Modul

Hochleistungs LEDs auf Metallkern-PCB

Mastdetails

Lichtmaste werden mit Flanschplatte geliefert. Flanschdeckel und -verankerung können separat bestellt werden. Eingelassene Befestigung ist optional.

Zubehör (Bitte separat bestellen)

Verankerungen

90DJ008

Technische Zeichnung

0.15 MB PDF

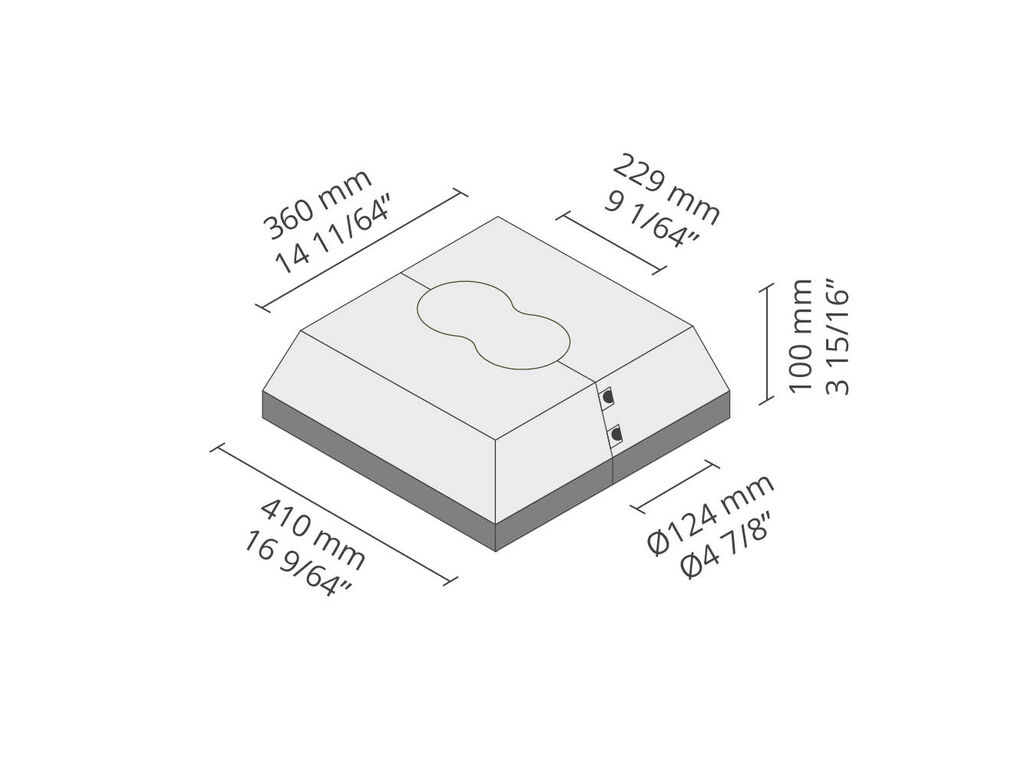

Flanschabdeckungen

C1G2E

Technische Zeichnung

0.05 MB PDF

Alle Helligkeits- und Leistungswerte sind laut den entsprechenden IES, CIE und geltenden Normen abgeleitet worden.

Beschreibungen

Varianten

Lichtverteilung

Betriebsstrom

[T1]

Typ I, Asymmetrisch, Seitenwurf

[T2]

Typ II, Asymmetrisch, Seitenwurf

[T2-2]

Typ II, Asymmetrisch, Seitenwurf

[T3]

Typ III, Asymmetrisch, Seitenwurf

[T4]

Typ IV, Asymmetrisch, Vorwärtswurf

[T5]

Typ V, Symmetrisch

Betriebsstrom

[700]

700 mA

[1050]

1050 mA

Farbtemperatur

[827]

2700 K CRI 80

[830]

3000 K CRI 80

[840]

4000 K CRI 80

Optionen

Steuerung

Produktfarben

[ONOFF]

On/Off

[DALI]

DALI

Produktfarben

[HM1]

Schwarz

[CC]

Kundenspezifische farben (Bitte geben Sie die RAL Nummer an)

[7035]

Lichtgrau (RAL 7035)
