TURA 4x12 LED

TURA 4x12 LEDTURA 4x12 LED
TURA 4x12 LEDTURA 4x12 LED

LL2036.754-EN

CEENECUKCAIK08IP66Class I
Varianten
Lichtverteilung
[P4] 22x77°, [T1] 113x48°, [T2] 137x52°, [T2] 150x60°, [T2BL] , [T3] 143x68°, [T3] 158x59°, [T3BL] , [T4] 121x70°, [T4BL] 111x38°
Bemessungslichtstrom
9744 - 13744 lm
Bemessungsleistung
105 W
Farbtemperatur
3000 K CRI 70, 3000 K CRI 80, 4000 K CRI 70
BUG-Bewertung
B3-U0-G3, B3-U0-G2, B2-U0-G1, B3-U1-G3
Lebensdauer L90B50 (Stunde)
>102, 000
Lebensdauer L80B50 (Stunde)
>102, 000
Optionen
Steuerung
On/Off, DALI, AutoDIM, StepDIM
Produktfarben
AnthrazitgrauHellgrauKundenspezifische farben (Bitte geben Sie die RAL Nummer an)
Sonderausstattungen
Externer Überspannungsschutz
10 kV
Konnektivität
NEMA-Buchse - 7-polig
Lichtleistung
Konstante Lichtleistung
Bitte kontaktieren Sie uns
Class II, 120-277V 50/60Hz
Leuchtenkörperoptionen
Doppelte elektrostatische Lackierung

Technische details



Zertifikate
CE, ENEC, UKCA
Montage
Gerade Mast oder Seitenhalterung montierbar. Gewinde: Ø60 mm x 100 mm
Klappwinkel
+15°/-15°
Gehäuse
Lorrosionsbeständiges Aluminium-Druckguß-Gehäuse
Beschichtung
Vorbehandlung zur Chromatumwandlung mit anschließender elektrostatischer Pulverbeschichtung
Verbindungselemente
Rostfreier Edelstahl (Qualität 304)
Dichtung
EPDM Dichtung (Shore A 20-25)
Linse/Reflektor
PMMA Linse mit hoher optischer Effizienz
Glas/Diffuser
Getempertes Sicherheitsglas
IK-Schutzart
IK08
IP-Schutzart
IP66
Eingangsspannung
220-240V 50/60Hz
Isolationsklasse
Class I
Bereiche mit Windbelastung (EPA)
0.25 m²
Gewicht
10 kg
LED Modul
Hochleistungs LEDs auf Metallkern-PCB
Treiber
Eingebauter LED Treiber
Überspannungsschutz
8/6 kV
Leistungsfaktor
> 0.95
Durchgangsverdrahtung
Einführung für 1 Kabel
Betriebstemperatur
-40...50°C
Notes
Dieses Produkt kann auf Anfrage mit Isolationsklasse (Klasse II) geliefert werden. Bitte wenden Sie sich an das Werk.

Downloads


Varianten


Lichtverteilung
Typ I, Asymmetrisch, Seitenwurf
[T1] Typ I, Asymmetrisch, Seitenwurf - 113x48°
Typ II, Asymmetrisch, Seitenwurf
[T2] Typ II, Asymmetrisch, Seitenwurf - 137x52°
Typ II, Asymmetrisch, Seitenwurf
[T2] Typ II, Asymmetrisch, Seitenwurf - 150x60°
Typ II, Asymmetrisch, Seitenwurf mit Hintergrundbeleuchtungsschild
[T2BL] Typ II, Asymmetrisch, Seitenwurf mit Hintergrundbeleuchtungsschild
Typ III, Asymmetrisch, Seitenwurf
[T3] Typ III, Asymmetrisch, Seitenwurf - 143x68°
Typ III, Asymmetrisch, Seitenwurf
[T3] Typ III, Asymmetrisch, Seitenwurf - 158x59°
Typ III, Asymmetrisch, Seitenwurf mit Hintergrundbeleuchtungsschild
[T3BL] Typ III, Asymmetrisch, Seitenwurf mit Hintergrundbeleuchtungsschild
Typ IV, Asymmetrisch, Vorwärtswurf
[T4] Typ IV, Asymmetrisch, Vorwärtswurf - 121x70°
Typ IV, Asymmetrisch, Vorwärtswurf mit Hintergrundbeleuchtungsschild
[T4BL] Typ IV, Asymmetrisch, Vorwärtswurf mit Hintergrundbeleuchtungsschild - 111x38°

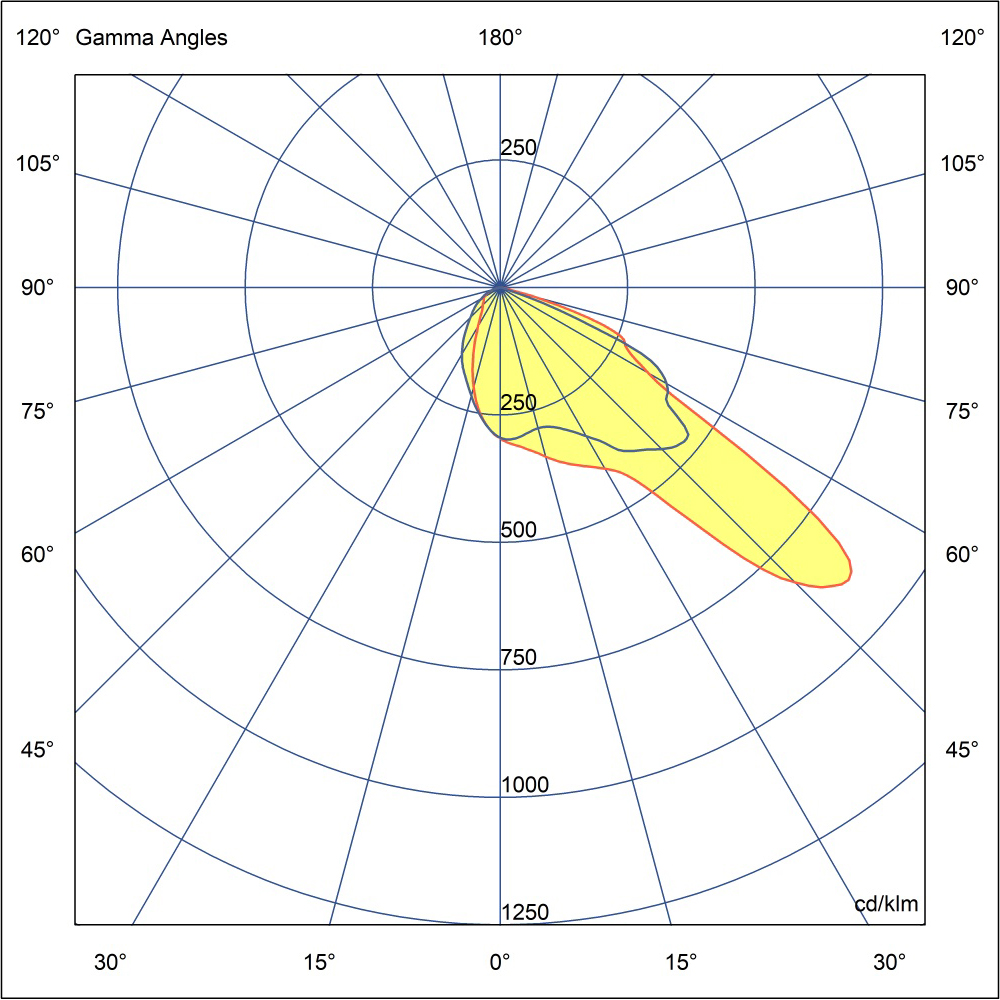

Spezielle Fussgängerüberweg Verteilung, rechte Verkehrsseite
[P4] Spezielle Fussgängerüberweg Verteilung, rechte Verkehrsseite - 22x77°
Bemessungslichtstrom
9744 lm
9786 lm
10092 lm
10301 lm
10329 lm
10379 lm
10565 lm
10752 lm
10798 lm
10858 lm
10955 lm
11136 lm
11366 lm
11397 lm
11452 lm
11561 lm
11584 lm
11610 lm
11658 lm
11973 lm
11981 lm
12088 lm
12221 lm
12254 lm
12314 lm
12535 lm
12783 lm
12882 lm
12997 lm
13744 lm
Bemessungsleistung
105 W
Farbtemperatur
3000 K CRI 70
3000 K CRI 80
4000 K CRI 70

Variantencode

Lichtverteilung

Bemessungslichtstrom

Bemessungsleistung

Farbtemperatur

Steuerung


Variantencode: LL2036.754-EN-T1-700-730
Lichtverteilung: [T1] Typ I, Asymmetrisch, Seitenwurf - 113x48°
Bemessungslichtstrom: 12088 lm
Bemessungsleistung: 105 W
Farbtemperatur: 3000 K CRI 70
Steuerung: On/Off, DALI, AutoDIM, StepDIM
LL2036.754-EN-T1-700-730
Lichtverteilung
[T1] 113x48°
Bemessungslichtstrom
12088 lm
Bemessungsleistung
105 W
Farbtemperatur
3000 K CRI 70
Leuchteneffizienz
115 lm/W
Lampe
48 LED
MacAdam-Ellipse
3 SDCM
BUG-Bewertung
B3-U0-G2
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.754-EN-T1-700-740
Lichtverteilung: [T1] Typ I, Asymmetrisch, Seitenwurf - 113x48°
Bemessungslichtstrom: 12997 lm
Bemessungsleistung: 105 W
Farbtemperatur: 4000 K CRI 70
Steuerung: On/Off, DALI, AutoDIM, StepDIM
LL2036.754-EN-T1-700-740
Lichtverteilung
[T1] 113x48°
Bemessungslichtstrom
12997 lm
Bemessungsleistung
105 W
Farbtemperatur
4000 K CRI 70
Leuchteneffizienz
123 lm/W
Lampe
48 LED
MacAdam-Ellipse
4 SDCM
BUG-Bewertung
B3-U0-G2
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.754-EN-T1-700-830
Lichtverteilung: [T1] Typ I, Asymmetrisch, Seitenwurf - 113x48°
Bemessungslichtstrom: 10955 lm
Bemessungsleistung: 105 W
Farbtemperatur: 3000 K CRI 80
Steuerung: On/Off, DALI, AutoDIM, StepDIM
LL2036.754-EN-T1-700-830
Lichtverteilung
[T1] 113x48°
Bemessungslichtstrom
10955 lm
Bemessungsleistung
105 W
Farbtemperatur
3000 K CRI 80
Leuchteneffizienz
104 lm/W
Lampe
48 LED
MacAdam-Ellipse
3 SDCM
BUG-Bewertung
B3-U0-G2
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.754-EN-T2-700-730
Lichtverteilung: [T2] Typ II, Asymmetrisch, Seitenwurf - 137x52°
Bemessungslichtstrom: 11397 lm
Bemessungsleistung: 105 W
Farbtemperatur: 3000 K CRI 70
Steuerung: On/Off, DALI, AutoDIM, StepDIM
LL2036.754-EN-T2-700-730
Lichtverteilung
[T2] 137x52°
Bemessungslichtstrom
11397 lm
Bemessungsleistung
105 W
Farbtemperatur
3000 K CRI 70
Leuchteneffizienz
108 lm/W
Lampe
48 LED
MacAdam-Ellipse
3 SDCM
BUG-Bewertung
B3-U0-G3
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.754-EN-T2-700-740
Lichtverteilung: [T2] Typ II, Asymmetrisch, Seitenwurf - 137x52°
Bemessungslichtstrom: 12254 lm
Bemessungsleistung: 105 W
Farbtemperatur: 4000 K CRI 70
Steuerung: On/Off, DALI, AutoDIM, StepDIM
LL2036.754-EN-T2-700-740
Lichtverteilung
[T2] 137x52°
Bemessungslichtstrom
12254 lm
Bemessungsleistung
105 W
Farbtemperatur
4000 K CRI 70
Leuchteneffizienz
116 lm/W
Lampe
48 LED
MacAdam-Ellipse
4 SDCM
BUG-Bewertung
B3-U0-G3
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.754-EN-T2-700-830
Lichtverteilung: [T2] Typ II, Asymmetrisch, Seitenwurf - 137x52°
Bemessungslichtstrom: 10329 lm
Bemessungsleistung: 105 W
Farbtemperatur: 3000 K CRI 80
Steuerung: On/Off, DALI, AutoDIM, StepDIM
LL2036.754-EN-T2-700-830
Lichtverteilung
[T2] 137x52°
Bemessungslichtstrom
10329 lm
Bemessungsleistung
105 W
Farbtemperatur
3000 K CRI 80
Leuchteneffizienz
98 lm/W
Lampe
48 LED
MacAdam-Ellipse
3 SDCM
BUG-Bewertung
B3-U0-G2
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.754-EN-T2-2-700-730
Lichtverteilung: [T2] Typ II, Asymmetrisch, Seitenwurf - 150x60°
Bemessungslichtstrom: 11658 lm
Bemessungsleistung: 105 W
Farbtemperatur: 3000 K CRI 70
Steuerung: On/Off, DALI, AutoDIM, StepDIM
LL2036.754-EN-T2-2-700-730
Lichtverteilung
[T2] 150x60°
Bemessungslichtstrom
11658 lm
Bemessungsleistung
105 W
Farbtemperatur
3000 K CRI 70
Leuchteneffizienz
111 lm/W
Lampe
48 LED
MacAdam-Ellipse
3 SDCM
BUG-Bewertung
B3-U0-G3
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.754-EN-T2-2-700-740
Lichtverteilung: [T2] Typ II, Asymmetrisch, Seitenwurf - 150x60°
Bemessungslichtstrom: 12535 lm
Bemessungsleistung: 105 W
Farbtemperatur: 4000 K CRI 70
Steuerung: On/Off, DALI, AutoDIM, StepDIM
LL2036.754-EN-T2-2-700-740
Lichtverteilung
[T2] 150x60°
Bemessungslichtstrom
12535 lm
Bemessungsleistung
105 W
Farbtemperatur
4000 K CRI 70
Leuchteneffizienz
119 lm/W
Lampe
48 LED
MacAdam-Ellipse
4 SDCM
BUG-Bewertung
B3-U0-G3
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.754-EN-T2-2-700-830
Lichtverteilung: [T2] Typ II, Asymmetrisch, Seitenwurf - 150x60°
Bemessungslichtstrom: 10565 lm
Bemessungsleistung: 105 W
Farbtemperatur: 3000 K CRI 80
Steuerung: On/Off, DALI, AutoDIM, StepDIM
LL2036.754-EN-T2-2-700-830
Lichtverteilung
[T2] 150x60°
Bemessungslichtstrom
10565 lm
Bemessungsleistung
105 W
Farbtemperatur
3000 K CRI 80
Leuchteneffizienz
100 lm/W
Lampe
48 LED
MacAdam-Ellipse
3 SDCM
BUG-Bewertung
B3-U0-G3
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.754-EN-T2BL-700-730
Lichtverteilung: [T2BL] Typ II, Asymmetrisch, Seitenwurf mit Hintergrundbeleuchtungsschild
Bemessungslichtstrom: 10752 lm
Bemessungsleistung: 105 W
Farbtemperatur: 3000 K CRI 70
Steuerung: On/Off, DALI, AutoDIM, StepDIM
LL2036.754-EN-T2BL-700-730
Lichtverteilung
[T2BL]
Bemessungslichtstrom
10752 lm
Bemessungsleistung
105 W
Farbtemperatur
3000 K CRI 70
Leuchteneffizienz
102 lm/W
Lampe
48 LED
MacAdam-Ellipse
3 SDCM
BUG-Bewertung
B3-U1-G3
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.754-EN-T2BL-700-740
Lichtverteilung: [T2BL] Typ II, Asymmetrisch, Seitenwurf mit Hintergrundbeleuchtungsschild
Bemessungslichtstrom: 11561 lm
Bemessungsleistung: 105 W
Farbtemperatur: 4000 K CRI 70
Steuerung: On/Off, DALI, AutoDIM, StepDIM
LL2036.754-EN-T2BL-700-740
Lichtverteilung
[T2BL]
Bemessungslichtstrom
11561 lm
Bemessungsleistung
105 W
Farbtemperatur
4000 K CRI 70
Leuchteneffizienz
110 lm/W
Lampe
48 LED
MacAdam-Ellipse
4 SDCM
BUG-Bewertung
B3-U1-G3
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.754-EN-T2BL-700-830
Lichtverteilung: [T2BL] Typ II, Asymmetrisch, Seitenwurf mit Hintergrundbeleuchtungsschild
Bemessungslichtstrom: 9744 lm
Bemessungsleistung: 105 W
Farbtemperatur: 3000 K CRI 80
Steuerung: On/Off, DALI, AutoDIM, StepDIM
LL2036.754-EN-T2BL-700-830
Lichtverteilung
[T2BL]
Bemessungslichtstrom
9744 lm
Bemessungsleistung
105 W
Farbtemperatur
3000 K CRI 80
Leuchteneffizienz
93 lm/W
Lampe
48 LED
MacAdam-Ellipse
3 SDCM
BUG-Bewertung
B3-U1-G3
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.754-EN-T3-700-730
Lichtverteilung: [T3] Typ III, Asymmetrisch, Seitenwurf - 143x68°
Bemessungslichtstrom: 11452 lm
Bemessungsleistung: 105 W
Farbtemperatur: 3000 K CRI 70
Steuerung: On/Off, DALI, AutoDIM, StepDIM
LL2036.754-EN-T3-700-730
Lichtverteilung
[T3] 143x68°
Bemessungslichtstrom
11452 lm
Bemessungsleistung
105 W
Farbtemperatur
3000 K CRI 70
Leuchteneffizienz
109 lm/W
Lampe
48 LED
MacAdam-Ellipse
3 SDCM
BUG-Bewertung
B3-U0-G3
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.754-EN-T3-700-740
Lichtverteilung: [T3] Typ III, Asymmetrisch, Seitenwurf - 143x68°
Bemessungslichtstrom: 12314 lm
Bemessungsleistung: 105 W
Farbtemperatur: 4000 K CRI 70
Steuerung: On/Off, DALI, AutoDIM, StepDIM
LL2036.754-EN-T3-700-740
Lichtverteilung
[T3] 143x68°
Bemessungslichtstrom
12314 lm
Bemessungsleistung
105 W
Farbtemperatur
4000 K CRI 70
Leuchteneffizienz
117 lm/W
Lampe
48 LED
MacAdam-Ellipse
4 SDCM
BUG-Bewertung
B3-U0-G3
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.754-EN-T3-700-830
Lichtverteilung: [T3] Typ III, Asymmetrisch, Seitenwurf - 143x68°
Bemessungslichtstrom: 10379 lm
Bemessungsleistung: 105 W
Farbtemperatur: 3000 K CRI 80
Steuerung: On/Off, DALI, AutoDIM, StepDIM
LL2036.754-EN-T3-700-830
Lichtverteilung
[T3] 143x68°
Bemessungslichtstrom
10379 lm
Bemessungsleistung
105 W
Farbtemperatur
3000 K CRI 80
Leuchteneffizienz
98 lm/W
Lampe
48 LED
MacAdam-Ellipse
3 SDCM
BUG-Bewertung
B3-U0-G3
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.754-EN-T3-2-700-730
Lichtverteilung: [T3] Typ III, Asymmetrisch, Seitenwurf - 158x59°
Bemessungslichtstrom: 12783 lm
Bemessungsleistung: 105 W
Farbtemperatur: 3000 K CRI 70
Steuerung: On/Off, DALI, AutoDIM, StepDIM
LL2036.754-EN-T3-2-700-730
Lichtverteilung
[T3] 158x59°
Bemessungslichtstrom
12783 lm
Bemessungsleistung
105 W
Farbtemperatur
3000 K CRI 70
Leuchteneffizienz
121 lm/W
Lampe
48 LED
MacAdam-Ellipse
3 SDCM
BUG-Bewertung
B3-U1-G3
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.754-EN-T3-2-700-740
Lichtverteilung: [T3] Typ III, Asymmetrisch, Seitenwurf - 158x59°
Bemessungslichtstrom: 13744 lm
Bemessungsleistung: 105 W
Farbtemperatur: 4000 K CRI 70
Steuerung: On/Off, DALI, AutoDIM, StepDIM
LL2036.754-EN-T3-2-700-740
Lichtverteilung
[T3] 158x59°
Bemessungslichtstrom
13744 lm
Bemessungsleistung
105 W
Farbtemperatur
4000 K CRI 70
Leuchteneffizienz
130 lm/W
Lampe
48 LED
MacAdam-Ellipse
4 SDCM
BUG-Bewertung
B3-U1-G3
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.754-EN-T3-2-700-830
Lichtverteilung: [T3] Typ III, Asymmetrisch, Seitenwurf - 158x59°
Bemessungslichtstrom: 11584 lm
Bemessungsleistung: 105 W
Farbtemperatur: 3000 K CRI 80
Steuerung: On/Off, DALI, AutoDIM, StepDIM
LL2036.754-EN-T3-2-700-830
Lichtverteilung
[T3] 158x59°
Bemessungslichtstrom
11584 lm
Bemessungsleistung
105 W
Farbtemperatur
3000 K CRI 80
Leuchteneffizienz
110 lm/W
Lampe
48 LED
MacAdam-Ellipse
3 SDCM
BUG-Bewertung
B3-U1-G3
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.754-EN-T3BL-700-730
Lichtverteilung: [T3BL] Typ III, Asymmetrisch, Seitenwurf mit Hintergrundbeleuchtungsschild
Bemessungslichtstrom: 10798 lm
Bemessungsleistung: 105 W
Farbtemperatur: 3000 K CRI 70
Steuerung: On/Off, DALI, AutoDIM, StepDIM
LL2036.754-EN-T3BL-700-730
Lichtverteilung
[T3BL]
Bemessungslichtstrom
10798 lm
Bemessungsleistung
105 W
Farbtemperatur
3000 K CRI 70
Leuchteneffizienz
102 lm/W
Lampe
48 LED
MacAdam-Ellipse
3 SDCM
BUG-Bewertung
B3-U1-G3
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.754-EN-T3BL-700-740
Lichtverteilung: [T3BL] Typ III, Asymmetrisch, Seitenwurf mit Hintergrundbeleuchtungsschild
Bemessungslichtstrom: 11610 lm
Bemessungsleistung: 105 W
Farbtemperatur: 4000 K CRI 70
Steuerung: On/Off, DALI, AutoDIM, StepDIM
LL2036.754-EN-T3BL-700-740
Lichtverteilung
[T3BL]
Bemessungslichtstrom
11610 lm
Bemessungsleistung
105 W
Farbtemperatur
4000 K CRI 70
Leuchteneffizienz
110 lm/W
Lampe
48 LED
MacAdam-Ellipse
4 SDCM
BUG-Bewertung
B3-U1-G3
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.754-EN-T3BL-700-830
Lichtverteilung: [T3BL] Typ III, Asymmetrisch, Seitenwurf mit Hintergrundbeleuchtungsschild
Bemessungslichtstrom: 9786 lm
Bemessungsleistung: 105 W
Farbtemperatur: 3000 K CRI 80
Steuerung: On/Off, DALI, AutoDIM, StepDIM
LL2036.754-EN-T3BL-700-830
Lichtverteilung
[T3BL]
Bemessungslichtstrom
9786 lm
Bemessungsleistung
105 W
Farbtemperatur
3000 K CRI 80
Leuchteneffizienz
93 lm/W
Lampe
48 LED
MacAdam-Ellipse
3 SDCM
BUG-Bewertung
B3-U1-G3
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.754-EN-T4-700-730
Lichtverteilung: [T4] Typ IV, Asymmetrisch, Vorwärtswurf - 121x70°
Bemessungslichtstrom: 11366 lm
Bemessungsleistung: 105 W
Farbtemperatur: 3000 K CRI 70
Steuerung: On/Off, DALI, AutoDIM, StepDIM
LL2036.754-EN-T4-700-730
Lichtverteilung
[T4] 121x70°
Bemessungslichtstrom
11366 lm
Bemessungsleistung
105 W
Farbtemperatur
3000 K CRI 70
Leuchteneffizienz
108 lm/W
Lampe
48 LED
MacAdam-Ellipse
3 SDCM
BUG-Bewertung
B3-U0-G3
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.754-EN-T4-700-740
Lichtverteilung: [T4] Typ IV, Asymmetrisch, Vorwärtswurf - 121x70°
Bemessungslichtstrom: 12221 lm
Bemessungsleistung: 105 W
Farbtemperatur: 4000 K CRI 70
Steuerung: On/Off, DALI, AutoDIM, StepDIM
LL2036.754-EN-T4-700-740
Lichtverteilung
[T4] 121x70°
Bemessungslichtstrom
12221 lm
Bemessungsleistung
105 W
Farbtemperatur
4000 K CRI 70
Leuchteneffizienz
116 lm/W
Lampe
48 LED
MacAdam-Ellipse
4 SDCM
BUG-Bewertung
B3-U0-G3
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.754-EN-T4-700-830
Lichtverteilung: [T4] Typ IV, Asymmetrisch, Vorwärtswurf - 121x70°
Bemessungslichtstrom: 10301 lm
Bemessungsleistung: 105 W
Farbtemperatur: 3000 K CRI 80
Steuerung: On/Off, DALI, AutoDIM, StepDIM
LL2036.754-EN-T4-700-830
Lichtverteilung
[T4] 121x70°
Bemessungslichtstrom
10301 lm
Bemessungsleistung
105 W
Farbtemperatur
3000 K CRI 80
Leuchteneffizienz
98 lm/W
Lampe
48 LED
MacAdam-Ellipse
3 SDCM
BUG-Bewertung
B3-U0-G3
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.754-EN-T4BL-700-730
Lichtverteilung: [T4BL] Typ IV, Asymmetrisch, Vorwärtswurf mit Hintergrundbeleuchtungsschild - 111x38°
Bemessungslichtstrom: 11136 lm
Bemessungsleistung: 105 W
Farbtemperatur: 3000 K CRI 70
Steuerung: On/Off, DALI, AutoDIM, StepDIM
LL2036.754-EN-T4BL-700-730
Lichtverteilung
[T4BL] 111x38°
Bemessungslichtstrom
11136 lm
Bemessungsleistung
105 W
Farbtemperatur
3000 K CRI 70
Leuchteneffizienz
106 lm/W
Lampe
48 LED
MacAdam-Ellipse
3 SDCM
BUG-Bewertung
B3-U1-G3
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.754-EN-T4BL-700-740
Lichtverteilung: [T4BL] Typ IV, Asymmetrisch, Vorwärtswurf mit Hintergrundbeleuchtungsschild - 111x38°
Bemessungslichtstrom: 11973 lm
Bemessungsleistung: 105 W
Farbtemperatur: 4000 K CRI 70
Steuerung: On/Off, DALI, AutoDIM, StepDIM
LL2036.754-EN-T4BL-700-740
Lichtverteilung
[T4BL] 111x38°
Bemessungslichtstrom
11973 lm
Bemessungsleistung
105 W
Farbtemperatur
4000 K CRI 70
Leuchteneffizienz
114 lm/W
Lampe
48 LED
MacAdam-Ellipse
4 SDCM
BUG-Bewertung
B3-U1-G3
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.754-EN-T4BL-700-830
Lichtverteilung: [T4BL] Typ IV, Asymmetrisch, Vorwärtswurf mit Hintergrundbeleuchtungsschild - 111x38°
Bemessungslichtstrom: 10092 lm
Bemessungsleistung: 105 W
Farbtemperatur: 3000 K CRI 80
Steuerung: On/Off, DALI, AutoDIM, StepDIM
LL2036.754-EN-T4BL-700-830
Lichtverteilung
[T4BL] 111x38°
Bemessungslichtstrom
10092 lm
Bemessungsleistung
105 W
Farbtemperatur
3000 K CRI 80
Leuchteneffizienz
96 lm/W
Lampe
48 LED
MacAdam-Ellipse
3 SDCM
BUG-Bewertung
B3-U1-G3
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.754-EN-P4-700-730
Lichtverteilung: [P4] Spezielle Fussgängerüberweg Verteilung, rechte Verkehrsseite - 22x77°
Bemessungslichtstrom: 11981 lm
Bemessungsleistung: 105 W
Farbtemperatur: 3000 K CRI 70
Steuerung: On/Off, DALI, AutoDIM, StepDIM
LL2036.754-EN-P4-700-730
Lichtverteilung
[P4] 22x77°
Bemessungslichtstrom
11981 lm
Bemessungsleistung
105 W
Farbtemperatur
3000 K CRI 70
Leuchteneffizienz
114 lm/W
Lampe
48 LED
MacAdam-Ellipse
3 SDCM
BUG-Bewertung
B2-U0-G1
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.754-EN-P4-700-740
Lichtverteilung: [P4] Spezielle Fussgängerüberweg Verteilung, rechte Verkehrsseite - 22x77°
Bemessungslichtstrom: 12882 lm
Bemessungsleistung: 105 W
Farbtemperatur: 4000 K CRI 70
Steuerung: On/Off, DALI, AutoDIM, StepDIM
LL2036.754-EN-P4-700-740
Lichtverteilung
[P4] 22x77°
Bemessungslichtstrom
12882 lm
Bemessungsleistung
105 W
Farbtemperatur
4000 K CRI 70
Leuchteneffizienz
122 lm/W
Lampe
48 LED
MacAdam-Ellipse
4 SDCM
BUG-Bewertung
B3-U0-G2
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000
Variantencode: LL2036.754-EN-P4-700-830
Lichtverteilung: [P4] Spezielle Fussgängerüberweg Verteilung, rechte Verkehrsseite - 22x77°
Bemessungslichtstrom: 10858 lm
Bemessungsleistung: 105 W
Farbtemperatur: 3000 K CRI 80
Steuerung: On/Off, DALI, AutoDIM, StepDIM
LL2036.754-EN-P4-700-830
Lichtverteilung
[P4] 22x77°
Bemessungslichtstrom
10858 lm
Bemessungsleistung
105 W
Farbtemperatur
3000 K CRI 80
Leuchteneffizienz
103 lm/W
Lampe
48 LED
MacAdam-Ellipse
3 SDCM
BUG-Bewertung
B2-U0-G1
Lebensdauer L90B50 (Stunde)
>102,000
Lebensdauer L80B50 (Stunde)
>102,000

Lichtsäulen (Bitte separat bestellen)


Alle Helligkeits- und Leistungswerte sind laut den entsprechenden IES, CIE und geltenden Normen abgeleitet worden.

Beschreibungen
Varianten

Lichtverteilung

Betriebsstrom


Typ I, Asymmetrisch, Seitenwurf
[T1]

Typ I, Asymmetrisch, Seitenwurf

Typ II, Asymmetrisch, Seitenwurf
[T2]

Typ II, Asymmetrisch, Seitenwurf

Typ II, Asymmetrisch, Seitenwurf mit Hintergrundbeleuchtungsschild
[T2BL]

Typ II, Asymmetrisch, Seitenwurf mit Hintergrundbeleuchtungsschild

Typ III, Asymmetrisch, Seitenwurf
[T3]

Typ III, Asymmetrisch, Seitenwurf

Typ III, Asymmetrisch, Seitenwurf mit Hintergrundbeleuchtungsschild
[T3BL]

Typ III, Asymmetrisch, Seitenwurf mit Hintergrundbeleuchtungsschild

Typ IV, Asymmetrisch, Vorwärtswurf
[T4]

Typ IV, Asymmetrisch, Vorwärtswurf

Typ IV, Asymmetrisch, Vorwärtswurf mit Hintergrundbeleuchtungsschild
[T4BL]

Typ IV, Asymmetrisch, Vorwärtswurf mit Hintergrundbeleuchtungsschild

Spezielle Fussgängerüberweg Verteilung, rechte Verkehrsseite
[P4]

Spezielle Fussgängerüberweg Verteilung, rechte Verkehrsseite

Betriebsstrom


700 mA
[700]

700 mA

Farbtemperatur


3000 K CRI 70
[730]

3000 K CRI 70

3000 K CRI 80
[830]

3000 K CRI 80

4000 K CRI 70
[740]

4000 K CRI 70

Optionen

Steuerung

Produktfarben


On/Off
[ONOFF]

On/Off

DALI
[DALI]

DALI

AutoDIM
[AUTO]

AutoDIM

StepDIM
[STEP]

StepDIM

Produktfarben


Anthrazitgrau
[HM3]

Anthrazitgrau

Hellgrau
[HM4]

Hellgrau

Kundenspezifische farben (Bitte geben Sie die RAL Nummer an)
[CC]

Kundenspezifische farben (Bitte geben Sie die RAL Nummer an)

Sonderausstattungen

Externer Überspannungsschutz

Konnektivität


10 kV
[SP10]

10 kV

Konnektivität


NEMA-Buchse - 7-polig
[NM7]

NEMA-Buchse - 7-polig

Lichtleistung

Bitte kontaktieren Sie uns


Konstante Lichtleistung
[CLO]

Konstante Lichtleistung

Bitte kontaktieren Sie uns


Class II
[C2]

Class II

120-277V 50/60Hz
[UNI]

120-277V 50/60Hz

Leuchtenkörperoptionen


Doppelte elektrostatische Lackierung
[DPC]

Doppelte elektrostatische Lackierung
